Λεπτομέρειες:
|
Κλειδιά: | 210, 5 ιντσών βιομηχανική οθόνη TFT | Απόφαση: | 1920*1080 εικονοκύτταρα |
---|---|---|---|
Μέγεθος οθόνης LCD: | 4950,6 x 292,2 x 10,57 (π/ο άγγιγμα) | LCD με αφής: | 526 x 324 x 15,16 (με αφής) |
Ενεργός χώρος: | 476.064 ((H) x 267.786 ((V) | Διεπαφή LCD: | Επενδύσεις |
Διεπαφή CTP: | USB | Εικόνα αφής: | CTP |
Φωτεινότητα επιφάνειας: | 1000 cd/m2 | Εργασιακή θερμοκρασία.: | -0°C έως +50°C |
Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
** Κατεβάστε το δελτίο δεδομένων **
SFTO2150SM-7048A3CT Προδιαγραφή.pdf

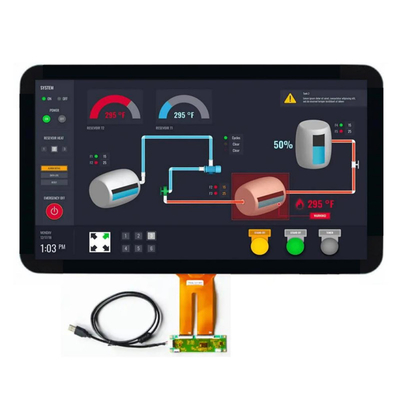

Παρουσίαση της οθόνης LCD TFT 21,5 ιντσών με οθόνη αφής USB
Ανυψώστε την οπτική εμπειρία σας με την πιο σύγχρονη οθόνη LCD TFT 21,5 ιντσών, σχεδιασμένη ειδικά για βιομηχανικές εφαρμογές.Αυτή η προηγμένη οθόνη έχει σχεδιαστεί για να προσφέρει εξαιρετική σαφήνεια και ορατότητα ακόμη και στα πιο φωτεινά περιβάλλοντα, καθιστώντας την την ιδανική επιλογή για εξωτερικές εφαρμογές, περίπτερα και πίνακες ελέγχου.
Βασικά χαρακτηριστικά:
Διαγνωστικότητα από το φως του ήλιου:Η προηγμένη τεχνολογία φώτων LED διασφαλίζει ότι η οθόνη παραμένει καθαρή και ζωντανή κάτω από το άμεσο ηλιακό φως, επιτρέποντας την απρόσκοπτη λειτουργία σε οποιαδήποτε κατάσταση φωτισμού.
Λειτουργία αφής:Η ενσωματωμένη οθόνη αφής USB παρέχει μια ευαίσθητη και διαισθητική διεπαφή, επιτρέποντας εύκολη αλληλεπίδραση με τις εφαρμογές σας και βελτιώνοντας την εμπειρία του χρήστη.
Δυνατό σχέδιο:Κατασκευασμένη με βιομηχανικά υλικά, η οθόνη αυτή είναι κατασκευασμένη για να αντέχει σε δύσκολες συνθήκες, εξασφαλίζοντας μακροζωία και αξιοπιστία για τα έργα σας.
Υψηλή ανάλυση:Με ανάλυση FHD 1920*1080 που προσφέρει καθαρές εικόνες και ζωντανά χρώματα, η οθόνη αυτή είναι ιδανική για λεπτομερή γραφικά και απεικόνιση δεδομένων.
Πολυδιάστατη σύνδεση:Εξοπλισμένη με πολλαπλές επιλογές εισόδου, συμπεριλαμβανομένου του HDMI, η οθόνη είναι συμβατή με ένα ευρύ φάσμα συσκευών και συστημάτων.
Εφαρμογές:

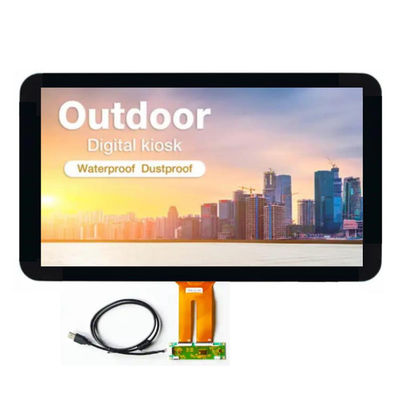

Ιδανική για εξωτερικά περίπτερα, βιομηχανική αυτοματοποίηση, συστήματα μεταφοράς και περιβάλλοντα λιανικής πώλησης, η οθόνη LCD TFT που διαβάζεται από το φως του ήλιου ανοίγει την πόρτα σε ατελείωτες δυνατότητες σε διάφορους τομείς.
Χαρακτηριστικά:
* Τύπος αποθεματικού
* Διασύνδεση LVDS
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC45% (NTSC72% είναι επίσης διαθέσιμο)
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα
Κλειδιά: | 21.5 ίντσες PCAP TFT οθόνη |
Ψήφισμα: | 1920*1080 Pixels |
Διασύνδεση LCD: | Επενδύσεις |
Μέγεθος οθόνης LCD: | 495.6 X 292.2 X 10,57 mm (χωρίς άγγιγμα) |
LCD με άγγιγμα: | 526 X 324 X 15,16 χιλιοστά (με αφής) |
Ενεργός χώρος: | 476.064 ((H) X 267.786 ((V) Μμ |
Διασύνδεση CTP: | USB |
Φωτεινότητα επιφάνειας: | 1000 Cd/m2 |
Εικόνα αφής: | CTP (προωθητική χωρητική οθόνη αφής) |
Εργασιακή θερμοκρασία: | -10°C έως +60°C |
Θερμοκρασία αποθήκευσης | -20°C έως +60°C |
Τύπος οθόνης: | IPS Πλήρης γωνίες θέασης |
Αντιδιαστολή: | 1000 |
Διάρκεια ζωής LED: | 30,000 ώρες |
Επεξεργασία επιφάνειας: | Ομίχλη 25%, 3H |
Χρώμα εμφάνισης: | 16.7 M |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |

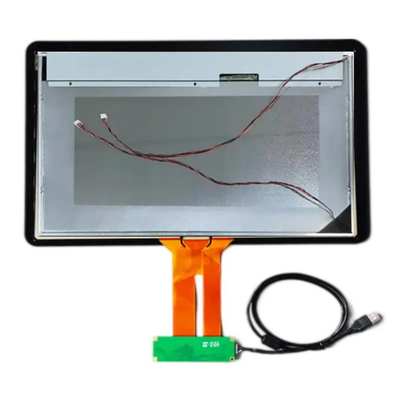

Πσημείο Ιμαγεία
Μηχανικό σχέδιο
Ορισμός καρφίτσης οθόνης
1 RxO0- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
2 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO0+ (Data Odd)
3 RxO1- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
4 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO1+ (Data Odd)
5 RxO2- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
6 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO2+ (Data Odd)
7 GND Ground
8 RxOCLK- αρνητική είσοδος διαφορικού ρολογιού LVDS (απομονωμένο ρολόι)
9 RxOCLK+ θετική είσοδος διαφορικού ρολογιού LVDS (απομονωμένο ρολόι)
10 RxO3- Αρνητική είσοδος δεδομένων διαφορικού LVDS (Data Odd)
11 Εισαγωγή θετικών δεδομένων διαφορικού LVDS RxO3+ (Data Odd)
12 RxE0- αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
13 RxE0+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
14 GND Ground
15 RxE1- Αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
16 RxE1+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
17 GND Ground
18 RxE2- Αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
19 RxE2+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
20 RxECLK- αρνητική είσοδος διαφορικού ρολογιού LVDS (ομοιόμορφο ρολόι)
21 RxECLK+ Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο)
22 RxE3- Αρνητική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
23 RxE3+ θετική είσοδος δεδομένων διαφορικού LVDS (ακόμη δεδομένα)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Καμία σύνδεση
28 Η τάση εισόδου τροφοδοσίας ηλεκτρικής ενέργειας VDD
29 Η τάση εισόδου τροφοδοσίας ηλεκτρικής ενέργειας VDD
30 Ηλεκτρική τροφοδοσία VDD
Ορισμός PCAB USB Pin
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική επαφή (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
