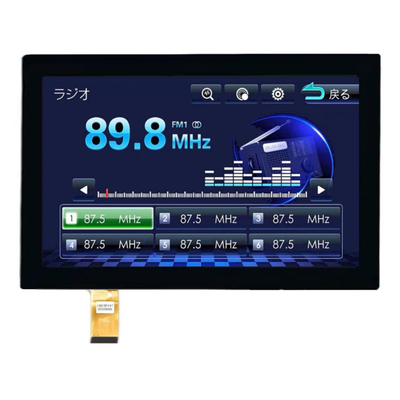

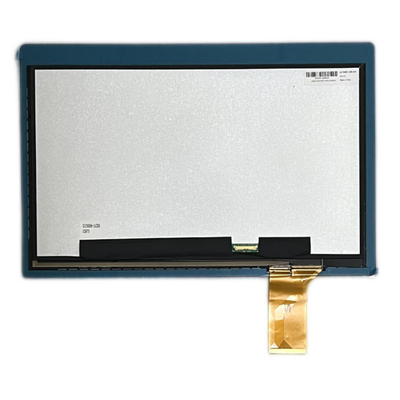

Κίνα Βιομηχανική οθόνη TFT 13,3 ιντσών, 13,3 ιντσών FHD ανάλυση Βιομηχανική χωρητική οθόνη LCD αφής

Κίνα Βιομηχανική οθόνη TFT 13,3 ιντσών, 13,3 ιντσών FHD ανάλυση Βιομηχανική χωρητική οθόνη LCD αφής

Η οθόνη SFTO1330JD-7057A-CT TFT LCD είναι ένα 13,3 ιντσών μοντέλο TFT LCD ενεργού χρώματος που χρησιμοποιεί αμορφά TFT ̇s από πυρίτιο (Τρανζιστόρες λεπτού φιλμ) ως ενεργητικές συσκευές μετάδοσης.Το μοντέλο οθόνης LCD TFT SFTO1330JD-7057A-CT διαθέτει 13.3 ίντσες διαγώνια μετρούμενη ενεργή περιοχή με ανάλυση Full-HD (1920 οριζόντια με 1080 κατακόρυφη συστοιχία pixel).ΚΑΛΕΙΟΣ κουκίδες που είναι διατεταγμένες σε κάθετη λωρίδα και η ενότητα αυτή μπορεί να εμφανίσει 16.7M ((Στρογγυλοποιημένο) ((6bit+2FRC) χρώματα και χρωματική γκάμα 72%.

Η οθόνη LCD SFTO1330JD-7057A-CT TFT παρουσιάζει γραφικά και κείμενα σε ένα 1920×3×1080 dotpanel με 16,7M χρώματα χρησιμοποιώντας το eDP (Embedded Display Port) Ver1.2 interface και παρέχοντας +3.Τροφοδοτική τάση 3VDC για οδήγηση πίνακα TFT-LCD.Σε αυτή την οθόνη οθόνης SFTO1330JD-7057A-CT TFT LCD, έχουν ενσωματωθεί φίλτρα χρώματος για εξαιρετική χρωματική απόδοση για να πραγματοποιηθούν φωτεινότερες και σαφέστερες εικόνες,κάνοντας αυτή την οθόνη βέλτιστη για χρήση σε εφαρμογές πολυμέσων.Οπταμικές προβολές είναι σε όλες τις κατευθύνσεις.Χωρίς LED ελεγκτή που οδηγεί το φως του φόντου.Προδιαγραφή του ρυθμού μεταφοράς EDP: 2.7Gbps / 2 λωρίδες 8bit.

* Τύπος αποθεματικού
* Διασύνδεση eDP
* Ανταπόκριση υψηλής ταχύτητας
* 6-bit (Hi-FRC) βάθος χρώματος, εμφάνιση 16.7M χρώματα
* Ενσωματωμένος τύπος οροφής (LED)
* Συμβατό με RGB98% και NTSC72%
* Υψηλή αναλογία φωτεινότητας και αντίθεσης, χαμηλή αντανάκλαση και ευρεία γωνία θέασης
* DE (ενεργοποίηση δεδομένων) μόνο
* Χωρίς Rohs και Halogen
* TEO 6.0, ES6.0 Συμμόρφωση
* Διόρθωση γάμμα

Χαρακτηριστικά:

Κίνα Βιομηχανική οθόνη TFT 13,3 ίντσες, 13,3 ίντσες FHD Ανάλυση Βιομηχανική χωρητική οθόνη LCD με άγγιγμα

Ορισμός καρφίτσης οθόνης

1 NC Καμία σύνδεση

2 H-GND Γη

3 LAN1_N Συμπληρωματική σύνδεση σήματος _Lane1

4 LAN1_P Αληθινή σύνδεση σήματος _Lane1

5 H-GND Γη

6 LAN0_N Συμπληρωματική σύνδεση σήματος _Lane0

7 LAN0_P Αληθινή σύνδεση σήματος _Lane0

8 H-GND Γη με υψηλές ταχύτητες

9 AUXP Αληθινή σύνδεση σήματος _Βοηθητικό κανάλι

10 AUXN Συμπληρωματικός σύνδεσμος σήματος _Βοηθητικό κανάλι

11 H-GND Ground

12 Ηλεκτρική τροφοδοσία LCD_VCC, 3,3V (τυπικό)

13 Ηλεκτρική τροφοδοσία LCD_VCC, 3,3V (τυπικό)

14 Ενεργοποίηση αυτοεξέτασης BIST Panel

15 H-GND Γη

16 H-GND Γη

17 HPD HPD ((Hot Plug Detect) Σημαντική καρφίτσα

18 BL_GND Γη υψηλών ταχυτήτων

19 BL_GND Γη υψηλών ταχυτήτων

20 BL_GND Γη υψηλής ταχύτητας

21 BL_GND Γη υψηλών ταχυτήτων

22 BL_EN Πίσω φωτισμός ενεργοποιημένος/αποσβημένος

23 BL_PWM Πίσω φωτισμός

24 NC Καμία σύνδεση

25 NC Καμία σύνδεση

26 Δύναμη φώτισης πίσω BL_PWR

27 Δύναμη φώτισης πίσω BL_PWR

28 Δύναμη φώτισης πίσω BL_PWR

29 Δύναμη φώτισης πίσω BL_PWR

30 NC Καμία σύνδεση

Ορισμός PCAB USB Pin

1 VCC

Δύο USB-

3 USB+

4 GND

Κίνα Βιομηχανική οθόνη TFT 13,3 ιντσών, 13,3 ιντσών FHD ανάλυση Βιομηχανική χωρητική οθόνη LCD επαφής

Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά

Προβλεπόμενη χωρητική επαφή (PCAP)

Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.

Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.

Κάλυψη γυαλιού:

1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, θραυσμένο γυαλί, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF

Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία+αινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix και ούτω καθεξής
4Διασύνδεση: I2C, USB, RS232

Εισήγηση οθόνης αφής OCA

Με την ανάπτυξη της τεχνολογίας, όλο και περισσότερες ηλεκτρονικές συσκευές, ειδικά η ανάπτυξη των οθονών αφής,γίνονται όλο και υψηλότερα για τα οπτικά υλικά για τη δομή της οπτικής σύνδεσης, τα οποία απαιτείται να έχουν αχρωτή διαφάνεια, διαπερατότητα φωτός άνω του 98%, καλή αντοχή σύνδεσης, μπορούν να στερεωθούν σε θερμοκρασία δωματίου ή μεσαίας θερμοκρασίας,και έχουν τα χαρακτηριστικά της μικρής συρρίκνωσηςΟι οπτικές κόλλες είναι κατασκευασμένες από διάφορα υλικά, όπως σιλικόνη, ακρυλική ρητίνη, ακόρεστο πολυεστέρα, πολυουρεθάνιο, επωξική ρητίνη κλπ.

1. Τι είναι το OCA

Ο OCA (Optically Clear Adhesive) είναι διπλής όψης αυτοκόλλητη ταινία χωρίς υλικό μήτρας, που λαμβάνεται με την παραγωγή οπτικής ακρυλικής κόλλας σε υλικό χωρίς υπόστρωμα,και στη συνέχεια, στρώση με στρώμα φιλμ αποδέσμευσης στα άνω και κάτω στρώματα.

2. Πλεονεκτήματα του OCA

Υψηλή καθαριότητα, υψηλή διαπερατότητα φωτός, χαμηλή ομίχλη. Το πάχος του στρώματος πρόσδεσης είναι ομοιόμορφο και η επίπεδης είναι υψηλή. Υψηλή προσκόλληση και υψηλή αντοχή σύνδεσης μετά την επικάλυψη.από μαλακό σε σκληρό, μπορεί να τοποθετηθεί από σκληρό σε σκληρό και το κατάλληλο υλικό έχει ευρεία εφαρμοσιμότητα.

3Η εταιρεία παραγωγής OCA

Η 3M και η tesa είναι οι κύριες, ενώ η παραγωγική ικανότητα της 3M καταλαμβάνεται κυρίως από τους παραδοσιακούς κατασκευαστές LCD για μεγάλο χρονικό διάστημα και καταλαμβάνει βασικά την αγορά υψηλού επιπέδου.Η Mitsubishi και ο Nitto Denko από την Ιαπωνία, η Νότια Κορέα είναι η LG Chem και η SKC από τη Νότια Κορέα.

4Τι είναι το OCR;

Η OCR (Optical Clear Resin) είναι ένα είδος οπτικής κόλλας, επειδή η κόλλα είναι σε υγρή κατάσταση, είναι επίσης γνωστή ως υγρή οπτική κόλλα, οπτική υδατική κόλλα ή LOCA.η κόλλα είναι άχρωμη και διαφανής, με διαπερατότητα φωτός άνω του 98%, και έχει τα χαρακτηριστικά της μικρής συρρίκνωσης και της αντοχής σε κίτρινο χρώμα.Το OCR έχει μοναδικά πλεονεκτήματα σε μεγάλο μέγεθος, καμπύλες επιφάνειες, σκληρά περιβάλλοντα και άλλα πεδία.

5- Πλεονεκτήματα του OCR/LOCA

1) Ισχυρή εφαρμοσιμότητα, μία κόλλα μπορεί να αντιστοιχεί σε μια ποικιλία προϊόντων στρώσης·

2) Η υγρή κόλλα έχει ισχυρή ρευστότητα, δεν είναι ευαίσθητη στο πάχος του μελάνου και έχει καλή συμπλήρωση κενών.

3) Είναι κατάλληλο για μεγάλης κλίμακας στρώση και δεν υπάρχει περιορισμός στο μέγεθος του προϊόντος στρώσης·

4) Είναι κατάλληλο για την επικάλυψη επιφάνειας ή την επικάλυψη σύνθετων δομών.

5) Υψηλή απόδοση στρώσης και καλή απόδοση επεξεργασίας·

6) Χημική σύνδεση, η σύνδεση επηρεάζεται λιγότερο από τη θερμοκρασία και η σταθερότητα της σύνδεσης είναι ισχυρή.

6. εταιρείες παραγωγής OCR/LOCAείναι: Wacker, Henkel, Momentive, DuPont·

Η SAEF Technology δεσμεύεται να παρέχει ολοκληρωμένες λύσεις για λειτουργικά υλικά για τις έξυπνες και αφαιρετικές βιομηχανίες,και έχει αναπτύξει προϊόντα OCR σε σιλικόνη υψηλής ευαισθησίας για οθόνες αφής που χρησιμοποιούνται στη διαδικασία οπτικής επικάλυψης συστατικών οθόνης, όπως το γυαλί κάλυψηςΟ συνδυασμός του OCR σε σιλικόνη και του γυαλιού A/R λύνει τέλεια το πρόβλημα της απώλειας φωτός στο στρώμα αέρα μεταξύ της οθόνης αφής και του οθόνου οθόνης.που μπορεί να αυξήσει την αντίθεση κατά 400% στο ηλιακό φως και να βελτιώσει την ορατότητα της οθόνης αφής μέσα και έξωΤο OCR από σιλικόνη για τα πάνελ αφής υψηλής ευαισθησίας μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα στο εύρος των -50-200 °C,που βελτιώνει την αξιόπιστη απόδοση της οθόνης και, ως εκ τούτου, παρατείνει τη διάρκεια ζωής του προϊόντος οθόνηςΣε σύγκριση με τα εξαρτήματα που τοποθετούνται στο πλαίσιο, το OCR/LOCA από σιλικόνη για οθόνες αφής υψηλής ευαισθησίας μπορεί επίσης να μειώσει την επίδραση των εξωτερικών επιπτώσεων, να βελτιώσει την αντοχή στην πρόσκρουση και την αντοχή στην κάμψη.και να αυξήσει την αξιοπιστία των οθονών αφήςΤο OCR υγρής σιλικόνης επιτρέπει ένα ευρύ φάσμα πάχους προσκόλλησης προϊόντων, καλύπτει καλύτερα τα κενά μεταξύ μελάνων και επίστρωσης και επιτρέπει λεπτότερα σχέδια.
