Υπερ χαμηλό κόστος Υψόμετρο φωτεινότητα 3,5 ιντσών PCAP TFT οθόνη MCU και SPI Διασύνδεση 12 O'Clock LCD οθόνη εισαγωγή προϊόντος
Η οθόνη SAEF Technology SFTO350PY-7118A-CT PCAP TFT είναι μια οθόνη 3,5 ιντσών τύπου TN (12 ωρών) με εικόνα κατεύθυνσης προβολής με ανάλυση HVGA 320x480 pixels.Αυτή η μονάδα οθόνης LCD PCAP TFT είναι ενσωματωμένη με ελεγκτή ILI9488 ή ισοδύναμο ICΗ υψηλής φωτεινότητας οθόνη LCD PCAP TFT είναι 2,8V (τυπική τιμή) για την τάση λειτουργίας.
Το SFTO350PY-7118A-CT είναι σχεδιασμένο με χωρητικό πάνελ αφής, με ένα άγγιγμα και πολλαπλό άγγιγμα προαιρετικά.Αν θέλετε να το χρησιμοποιήσετε ως κατάσταση τοπίου ή να αυξήσετε τη φωτεινότητα, επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.
Το TFT touch LCD SFTO350PY-7118A-CT Χρησιμοποιείται ευρέως σε μετρητές και όργανα, συσκευή GPS, τερματικό POS, αναγνώστης ταμειακών ταμείων, σαρωτή, οικιακό σύστημα, τηλέφωνο συνεδριάσεων, αναλυτές, οικιακή συσκευή,Οικιακή αυτοματοποίηση, σύστημα ασφαλείας κλπ.
| Άρθρο |
Προδιαγραφές |
Μονάδα |
| Μέγεθος οθόνης |
3.5 ίντσες |
Διαγώνια |
| Αριθμός pixel |
320RGB ((H) x 480 ((V) |
Πιξέλες |
| Περιοχή εμφάνισης |
48.96 ((H) x73.44 ((V) |
μμ |
| Πίτσα των pixel |
0.153 ((H) x0.153 ((V) |
μμ |
| Διάσταση του σχεδίου |
54.48x84.71x3.40 |
μμ |
| Διατάξη των pixel |
Βόρεια λωρίδα RGB |
―― |
| Τρόπος εμφάνισης |
Κανονικά λευκό |
―― |
| Κατεύθυνση θέασης |
12 0' Clock |
―― |
| Κατεύθυνση αντιστροφής γκρι |
- Δεν ξέρω. |
|
| Εμφάνιση χρώματος |
262 χλμ. |
―― |
| Φωτεινότητα ((cd/m2) |
300 |
νιτ |
| Αντιδιαστολή |
500:1 |
―― |
| Επεξεργασία επιφάνειας |
―― |
―― |
| Διασύνδεση |
MCU 8/ 16BIT SPI 3/4 καλώδιο |
|
| Πίσω φωτισμός |
Τύπος πλευρικού φωτισμού LED |
―― |
| ΔΕΣ ΜΕΔ |
ΙΛΙ9488 |
|
| ΚΤΠ IC |
FT6336U |
|
| Θερμοκρασία λειτουργίας |
-20~70 |
°C |
| Θέρμανση αποθήκευσης |
-30~80 |
°C |
| Βάρος |
―― |
g |
Υπερ χαμηλό κόστος Υψόμετρο φωτεινότητα 3,5 ιντσών PCAP TFT οθόνη MCU και SPI Διασύνδεση 12 Οκ.
Οπτική προδιαγραφή
| Άρθρο |
Σύμβολο |
Υπόθεση |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
| Λευκή φωτεινότητα (κέντρο) |
Επτά |
Θ=0
Κανονικό
Παρακολούθηση
Γωνία
ΙΒΛ= 120mA
|
- Δεν ξέρω. |
300 |
- Δεν ξέρω. |
cd/m2 |
| Χρόνος απόκρισης |
Tr+Tf |
|
- Δεν ξέρω. |
20 |
40 |
ms |
| Αναλογία αντίθεσης |
Επενδύσεις |
|
- Δεν ξέρω. |
500 |
- Δεν ξέρω. |
- Δεν ξέρω. |
|
Χρώμα
Χρωματικότητα (CIE1931)
|
λευκό |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Ο Γουάι |
|
0.312 |
0.327 |
0.342 |
|
|
Γωνία θέασης
|
Χορ
|
ΘL |
CR≥10
|
- Δεν ξέρω. |
70 |
- Δεν ξέρω. |
|
| |
|
ΘR |
|
- Δεν ξέρω. |
70 |
- Δεν ξέρω. |
|
| |
Βε
|
ΘU |
|
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
|
| |
|
ΘD |
|
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
|
| Ομοιότητα φωτεινότητας |
Μέσος όρος |
Θ=0 |
80 |
90 |
- Δεν ξέρω. |
% |
| Χρωματική διάσταση |
NTSC |
Θ=0 |
57 |
60 |
- Δεν ξέρω. |
% |
| Οπτιμική κατεύθυνση θέασης |
12 0' Clock |
Κατάσταση μέτρησης
> Περιοχή μέτρησης: σκοτεινό δωμάτιο
> LED ρεύμα IL: 120mA
> θερμοκρασία περιβάλλοντος: 25±2°C
> 15 λεπτά χρόνος προθέρμανσης
Ηλεκτρικά χαρακτηριστικά
| Άρθρο |
Σύμβολο |
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
| Αναλογική τάση τροφοδότησης |
ΔΕΔ |
2.4 |
2.8 |
3.3 |
V |
| Ψηφιακή τάση τροφοδοσίας |
ΔΕΔΔ |
1.65 |
1.8 |
3.3 |
|
| Σημείο εισόδου |
ΧΙΒ |
0.7VDDI |
- |
ΔΕΔΔ |
V |
| |
VIL |
Εθνική Τράπεζα |
- |
0.3VDDI |
V |
Χαρακτηριστικά μονάδας οπίσθιου φωτισμού
| Άρθρο |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
| ρεύμα LED |
ΙΙ |
- |
90 |
120 |
mA |
| Ηλεκτρική τάση |
Επικεφαλής |
- |
2.8 |
3.2 |
V |
| Διάρκεια ζωής λειτουργίας LED |
Ηρ |
30000 |
40000 |
- |
Η ώρα |
Ορισμός πινών διεπαφής LCM
|
Πινάκια
- Όχι, όχι, όχι.
|
Σύμβολο |
Λειτουργία |
| 1 |
XL |
Αγγίξτε την αριστερή γραμμή. |
| 2 |
ΕΥ |
Αγγίξτε το επάνω κύκλωμα |
| 3 |
XR |
Αγγίξτε τη δεξιά γραμμή. |
| 4 |
YD |
Αγγίξτε την κάτω γραμμή. |
| 5 |
Εθνική Τράπεζα |
Γη |
| 6 |
ΔΕΔΔΚ |
Ηλεκτρική τροφοδοσία 1.8V |
| 7 |
ΚΑΚ |
Ηλεκτρική τροφοδοσία 2.8V |
| 8 |
ΕΜΑΡΚΑ |
Σήμα συγχρονισμού καρέ |
| 9 |
ΚΑ |
Τσιπ επιλέξτε πιν εισόδου (ενεργό χαμηλό) |
| 10 |
RS |
Παράλληλη εμφάνιση δεδομένων/πιν επιλογής εντολών |
| 11 |
WR/SPI_SCL |
Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU 8080 / πιν SCL ως Serial Clock |
| 12 |
ΕΠ και ΕΤ |
Διάβασμα ενεργοποιημένο σε παράλληλη διεπαφή MCU 8080. |
| 13 |
SPI_SDA |
Δίπλωμα εισόδου/εξόδου σειριακών δεδομένων με αμφίδρομο τρόπο |
| 14 |
SPI_SDO |
Έκδοση σειριακών δεδομένων |
| 15 |
Επαναφορά |
Εξωτερική είσοδος επαναφοράς. |
| 16 |
Εθνική Τράπεζα |
Γη |
| 17-32 |
DB0-DB15 |
MCU παράλληλη διεπαφή λεωφορείου δεδομένων. |
| 33 |
LEDA |
Πίσω φως LED ((Ανόδος) |
| 34-36 |
LEDK |
Πίσω φως LED (Καθοδίου) |
| 37 |
Εθνική Τράπεζα |
Γη |
| 38 |
Δελτίο ΕΕ |
Επιλέξτε τη λειτουργία διεπαφής |
| 39 |
Δελτίο ΕΕ |
Επιλέξτε τη λειτουργία διεπαφής |
| 40 |
IM2 |
Επιλέξτε τη λειτουργία διεπαφής |
Ορισμός πινών FPC με άγγιγμα
| 1 |
CTP_RST |
Επαναφορά της οθόνης αφής |
| 2 |
CTP_INT |
Σήμα διακοπής οθόνης αφής |
| 3 |
CTP_SDA |
Σήμα δεδομένων οθόνης αφής |
| 4 |
CTP_SCL |
Σήμα ρολογιού οθόνης αφής |
| 5 |
Εθνική Τράπεζα |
Γη |
| 6 |
ΔΕΔ |
Ηλεκτρική τροφοδοσία |

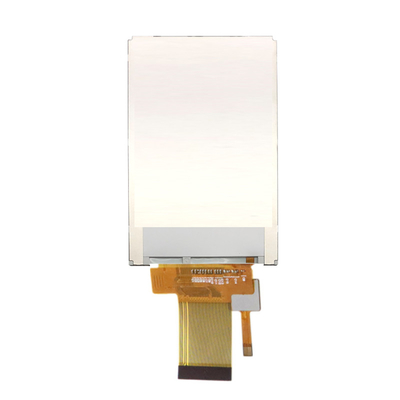

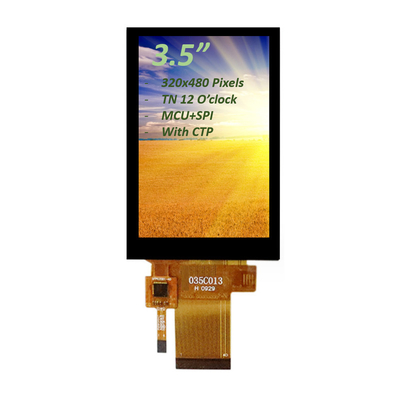

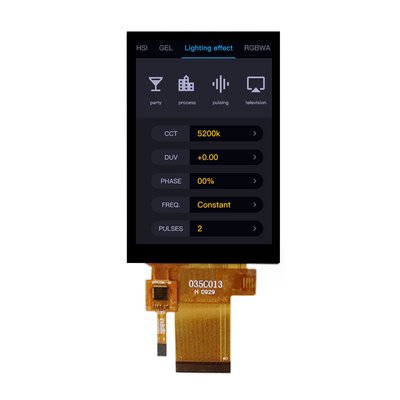

Υπερ χαμηλού κόστους Υψόμετρο φωτεινότητα 3,5 ιντσών PCAP TFT οθόνη MCU και SPI Διασύνδεση 12 Οκτώ LCD οθόνη Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.Η προωθημένη χωρητική οθόνη αφής από την Saef Technology έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.Μπορούμε επίσης να συνδυάσουμε PCAP οθόνες αφής με οθόνες υγρών κρυστάλλων (LCDs), η οποία είναι μια ολοκληρωμένη ενσωματωμένη λύση που συμβάλλει στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
