Λεπτομέρειες:
|
| Προϊόν: | 7 ιντσών TFT LCD οθόνη | Εργασιακή θερμοκρασία: | -30°C έως +75°C |
|---|---|---|---|
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) | Απόφαση: | 1024 RGB x 600 |
| Διασύνδεση: | RGB | Αριθμός πιν: | 50 πινάκια |
| Κατεύθυνση θέασης: | IPS, Όλες οι οπτικές γωνίες (85/85/85/85) | Σχεδιασμός Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Ενεργός χώρος: | 154.21 ((H) x85.92 ((V) (mm) | οθόνη αφής: | Δικαιούχος |
| Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) | Εμφάνιση χρωμάτων: | 16.7 Μ |
| Σύνδεση: | Συμπλέκτης | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 7 ιντσών PCAP TFT οθόνη,1000nits PCAP TFT οθόνη |
||
7 ιντσών PCAP TFT οθόνη 1024x600 1000nits RGB Wide λειτουργική θερμοκρασία εισαγωγή προϊόντος
Η οθόνη SFTO700XC-7026AN TFT LCD είναι οθόνη πλήρους γωνίας θέασης τύπου IPS 7 ιντσών με ανάλυση 1024x600 pixels.αυτή η οθόνη TFT SFTO700XC-7026AN λειτουργεί σε 3.3V (η τάση ισχύος), η Vdd είναι από 3,0V έως 3,6V.
Το SFTO700XC-7026AN είναι σχεδιασμένο με χωρητικό πάνελ αφής, προαιρετικά IIC και διεπαφή USB.Το TFT LCD SFTO700XC-7026AN είναι σε καλή ποιότηταΩς οθόνη βιομηχανικού επιπέδου, το προϊόν αυτό χρησιμοποιείται ευρέως σε βιομηχανικές και ιατρικές εφαρμογές, τραπεζικό τερματικό POS, HMI, οικιακή αυτοματοποίηση, σύστημα ασφαλείας κλπ.
| Προϊόν: | 7 ιντσών TFT LCD οθόνη |
| Φωτεινότητα επιφάνειας: | 1000 Cd/m2 (νίτσες) |
| Εργασιακή θερμοκρασία: | -30°C έως +75°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Αριθμός πιν: | 50 πινάκια |
| Ψήφισμα: | 1024 RGB X 600 |
| Διασύνδεση: | RGB |
| Κατεύθυνση θέασης: | IPS, Όλη η γωνία θέασης (85/85/85/85) |
| Ενεργός χώρος: | 154.21 ((H) x85.92 ((V) (mm) |
| Σχεδιασμός Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Εικόνα αφής: | Δικαιούχος |
| Χρώματα εμφάνισης: | 16.7 M |
| Επεξεργασία επιφάνειας: | Σκληρή επικάλυψη ((3H) |
| Σύνδεση: | Συμπλέκτης |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Χαρακτηριστικά
Αυτό το TFT LCD 7 ιντσών είναι ένα TFT LCD ενεργού χρώματος που χρησιμοποιεί TFT αμόρφου πυριτίου (ThinFilm Transistors) ως ενεργές συσκευές μετάδοσης.
Αυτή η οθόνη PCAP TFT LCD 7 ιντσών είναι σχεδιασμένη με χωρητική οθόνη αφής, το γυαλί του κάλυψης μπορεί να προσαρμοστεί ως απαίτηση του πελάτη.
Αυτή η οθόνη TFT 7 ιντσών είναι με χρωματική φάση τύπου 50% Min.45%.
Ο χρόνος απόκρισης αυτού του 12,1 ιντσών LCD TFT είναι Typ. 30ms, Max. 35ms.
Αυτή η οθόνη 7 ιντσών 1024x600 TFT έχει αναλογία αντίθεσης Typ:1000 Min:800.
Αυτό το 7 ιντσών RGB TFT λειτουργεί σε ευρεία θερμοκρασία που κυμαίνεται από -30 βαθμούς έως +75 βαθμούς.
Αυτή η οθόνη TFT 7 ιντσών είναι μια τυπική οθόνη LCD 50 πιν RGB.
7 ιντσών TFT LCD οθόνη ευρεία θερμοκρασία λειτουργία 1024x600 HMI οθόνη RGB 50pins Σχέδιο προϊόντος
Ηλεκτρικές προδιαγραφές μονάδας LCD
Ορισμός πιν
I: εισροή, O: έξοδος, P: ισχύς
Σημείωση 1: Επιλέξτε τη λειτουργία DE/SYNC. Κανονικά τραβήξτε ψηλά. Όταν επιλέξετε τη λειτουργία DE, MODE= 1 , τα VS και HS πρέπει να τραβήξουν ψηλά. Όταν επιλέξετε τη λειτουργία SYNC, MODE= 0 , η λειτουργία DE πρέπει να είναι γειωμένη.
Σημείωση 2: Όταν εισάγονται δεδομένα RGB 18 bit, τα δύο χαμηλά bits των δεδομένων R, G και B πρέπει να είναι εδαφισμένα.
Σημείωση 3: Τα δεδομένα πρέπει να είναι κλειδωμένα στην άκρη πτώσης του DCLK.

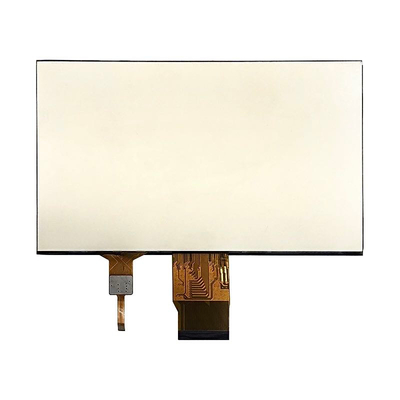

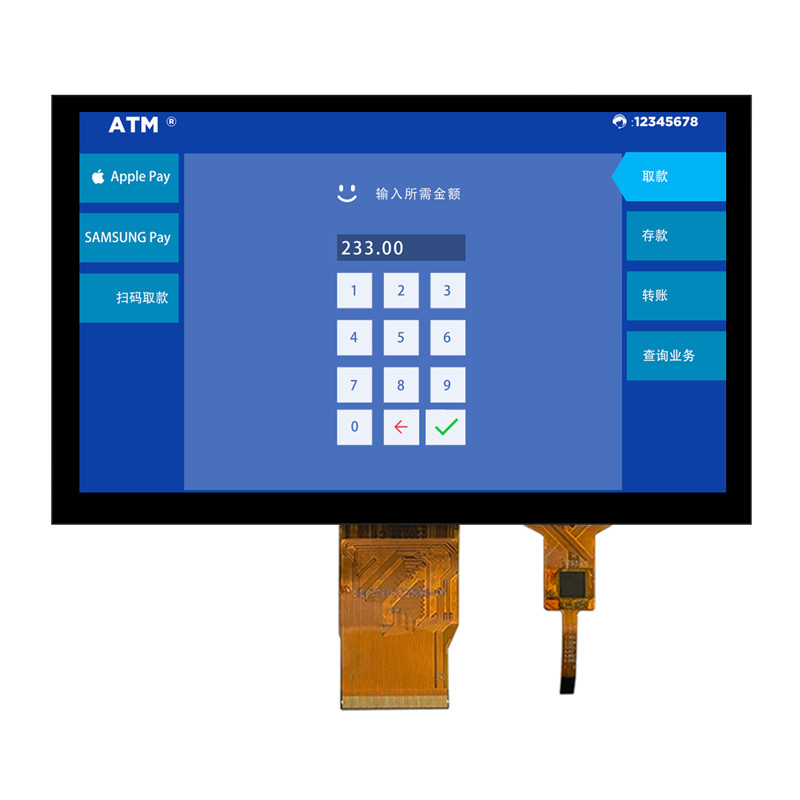

7 ιντσών PCAP TFT οθόνη 1024x600 1000nits RGB Wide λειτουργική θερμοκρασία Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία Projected Capacitive Touch (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.Η προγραμματισμένη χωρητική οθόνη αφής της Saef Technology έχει σχεδιαστεί για αυστηρές βιομηχανικέςΜπορούμε επίσης να συνδυάσουμε PCAP οθόνες αφής με οθόνες υγρών κρυστάλλων (LCDs),που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, θραυσμένο γυαλί, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία+αινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix και ούτω καθεξής
4Διασύνδεση: I2C, USB, RS232
