Λεπτομέρειες:
|
| Προϊόν: | 16x2 χαρακτήρες COG LCD οθόνη | Χαρακτήρες / στήλες: | 16 χαρακτήρες X 2 γραμμές |
|---|---|---|---|
| Τύπος οθόνης LCD: | FSTN, αρνητικό, μεταδοτικό | Οπτική: | 12 η ώρα. |
| Σχεδιασμός Dim.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | Πεδίο παρακολούθησης: | 36 ((H) x 10 ((V) (mm) |
| Μέγεθος κουκκίδας: | 0.365 ((H) x 0,375 ((V) (mm) | Πίσσα σημείων: | 0.385(H) x 0,395(V) (mm) |
| Μέθοδος οδήγησης: | 1/16 Δραστηριώδης κύκλος, 1/5 Προορισμός | Εργασιακή θερμοκρασία: | -10°C έως +60°C |
| Temp αποθήκευσης: | -20°C έως +70°C | Αριθμός πιν: | 11 καρφίτσες |
| Ελεγκτής: | ST7032 ή ισοδύναμο | Διασύνδεση: | Διασύνδεση MPU IIC |
| Συνδετήρας: | ZIF FPC | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 16x2 χαρακτήρες COG LCD οθόνη,Εικονική οθόνη LCD 3,3V |
||

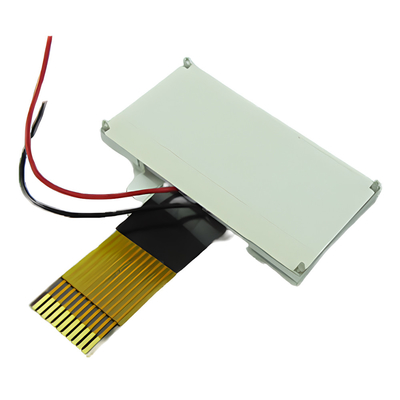

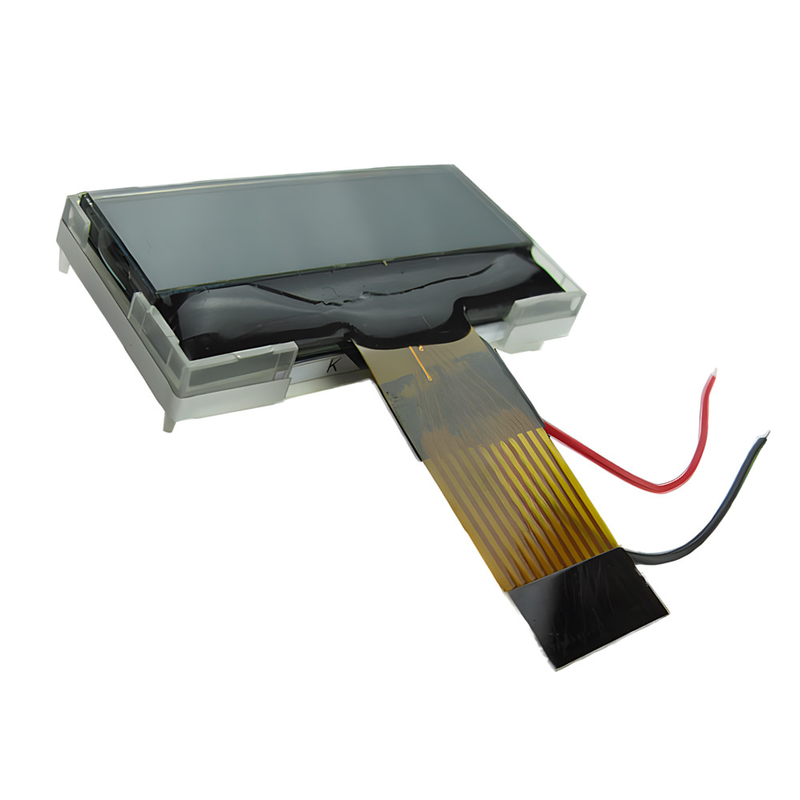

1602 COG Μονάδα οθόνης LCD χαρακτήρων, οθόνη οθόνης χαρακτήρων LCD 16x2 εισαγωγή προϊόντος
Η SAEF Technology SF1602JR-269 είναι μια μονοχρωματική μονάδα οθόνης LCD 16X2 χαρακτήρα COG. Είναι εξοπλισμένη με έναν ελεγκτή ST7032 ή ισοδύναμο IC και υποστηρίζει διεπαφές I2C και MPU.Η τάση ισχύος της μονάδας οθόνης χαρακτήρων SF1602JR-269 LCD 1602 είναι 3.3V (τυπική τιμή). Έχει λευκό φως LED, μπλε και κίτρινο πράσινο φως LED. SF1602JR-269 είναι η αρνητική λειτουργία μετάδοσης FSTN.Μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -10 °C έως +60 °CΗ περιοχή θερμοκρασίας αποθήκευσης του είναι -20 °C έως +70 °C. Αυτή η μονάδα LCD αρχικά δεν είχε αφής, αλλά ο πίνακας αφής είναι προσαρμόσιμος.αναγνώστες καρτών, αισθητήρες, τερματικά POS, αναγνώστες μετρητών, φορητές συσκευές, ιατρικούς αναλυτές, και πολλά άλλα.
Χαρακτηριστικά:
1Οι εξωτερικές διαστάσεις αυτής της οθόνης LCD 16x2 χαρακτήρων είναι 40,9x20,9x5,3 mm, με 16 χαρακτήρες x 2 γραμμές.
2Αυτή η οθόνη μονοχρώματος 16x2 COG LCD υποστηρίζει διεπαφές IIC και MPU. Η τυπική τάση για τη μονάδα είναι 3,3V και μπορεί να λειτουργεί μεταξύ 2,7V και 4,5V.
3Το ρεύμα ισχύος αυτού του 1602 COG LCD είναι 160uA (μέγιστο 230uA).
4Η μονάδα χαρακτήρων 16x2 λειτουργεί καλά στην κατεύθυνση 12 ωρών.
5Αυτό το COG 1602 LCD είναι μια οικονομικά αποδοτική έκδοση, χαμηλής τιμής και υψηλής απόδοσης οθόνης.
6. Αυτό το 1602 χαρακτήρα COG LCD έρχεται με διάφορες επιλογές χρώματος φως, συμπεριλαμβανομένου του λευκού, κίτρινου πράσινου, κίτρινου, μπλε, και πολλά άλλα.
7Αυτή η οθόνη LCD 16x2 έχει μέθοδο σύνδεσης ZIF FPC και το μήκος του FPC μπορεί να προσαρμοστεί, καθιστώντας εύκολο το σχεδιασμό και την εγκατάσταση.
Πληροφορίες παραγωγής:
| Προϊόν: | 16x2 COG χαρακτήρες LCD οθόνη |
| Τύπος οθόνης LCD: | FSTN, αρνητικό, μεταδοτικό |
| Χαρακτήρες / στήλες: | 16 χαρακτήρες X 2 γραμμές |
| Οπτική: | 12 η ώρα. |
| Σχεδιασμός Dim.: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Περιοχή παρακολούθησης: | 36 ((H) X 10 ((V) (mm) |
| Πύργος: | 0.385(H) X 0.395(V) (mm) |
| Μέγεθος σημείων: | 0.365(H) X 0,375(V) (mm) |
| Μέθοδος οδήγησης: | Επικεφαλής της Επιστημονικής Εκπαίδευσης, 1/16 |
| Εργασιακή θερμοκρασία: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης: | -20°C έως +70°C |
| Ελεγκτής: | ST7032 Ή ισοδύναμο |
| Συνδετήρας: | ZIF FPC |
| Αριθμός πιν: | 11 πινές |
| Διασύνδεση: | Διασύνδεση MPU IIC |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
1602 COG Μονάδα οθόνης LCD χαρακτήρα, οθόνη LCD 16x2 Οθόνη χαρακτήρα Σχέδιο προϊόντος
Ορισμός πιν:
Pin1 CAP1N για κυκλώματα ενισχυτών τάσης (VDD-VSS), εξωτερικός πυκνωτής περίπου 0,1u ~ 4,7uf
Pin2 CAP1P για κυκλώματα ενισχυτών τάσης (VDD-VSS), εξωτερικός πυκνωτής περίπου 0,1u ~ 4,7uf
Πίνακας 3 Μετατροπέας τάσης VLCD DC/DC. Συνδέστε έναν πυκνωτή μεταξύ του θερμοκηπίου και του VIN όταν χρησιμοποιείται ο ενσωματωμένος ενισχυτής.Διορθωτική αντίθεση
Πίνακας 4 VIN-VDD VDD: 2,7V έως 5,5V
Πίνακας 5 VIN-VDD VDD: 2,7V έως 5,5V
Πιν6 SHLS Σήμα σημάτων κατεύθυνση επιλέξτε:
0: Seg1~80 Διεύθυνση στήλης 79~0 (αντίστροφη)
1: Seg1~80 Διεύθυνση στήλης 0~79 ((Normal)
Πιν7 SHLC Σημεία κοινής σημασίας καθορισμός της κατεύθυνσης:
0: COM1~16 Διεύθυνση γραμμής 15~0 (αντιστρέφεται)
1: Com1~16 Διεύθυνση γραμμής 0~15 ((Normal)
Πίνακας 8 VSS Ground (0V)
Pin9 SDA Στην διεπαφή I2C το DB7 (SDA) είναι εισροή δεδομένων και το DB6 (SCL) είναι εισροή ρολογιού.
Στον I2C διασύνδεση DB7 (SDA) είναι η είσοδος δεδομένων και DB6 (SCL) είναι η είσοδος ρολογιού.
Pin11 XRESET Εξωτερική καρφίτσα επαναφοράς. Μόνο αν χρησιμοποιείται η ισχύς επαναφοράς, η καρφίτσα XRESET πρέπει να είναι στερεωμένη στο VDD. Χαμηλή ενεργητική.
1602 COG μοντέλο οθόνης LCD χαρακτήρα, οθόνη LCD 16x2 οθόνης χαρακτήρα Εικόνα προϊόντος
