Λεπτομέρειες:
|
| Προϊόν: | 5 επίδειξη ίντσας TFT LCD | Απόφαση: | 720x1280 κουκκίδες |
|---|---|---|---|
| Διασύνδεση: | Μίπι | οθόνη αφής: | Pcap |
| Κατεύθυνση θέασης: | IPS Όλες οι οπτικές γωνίες ((85/85/85/85) | Δομή PCAP: | ΓΓΠ |
| Ελεγκτής LCD: | ΙΛΙ9881C | Ελεγκτής CTP: | GT5688 |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Αριθμός πιν: | 25 πινάκια |
| Σύνδεση: | ZIF FPC | Φωτεινότητα επιφάνειας: | 300 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Χωρητική επίδειξη TFT LCD,Διασύνδεση MIPI 5 ιντσών οθόνη LCD,720*1280 Pixels TFT LCD οθόνη |
||
5 ιντσών χωρητική οθόνη LCD TFT, PCAP TFT 5 ιντσών 720*1280 Pixels οθόνη εισαγωγή προϊόντος
Η Saef Technology SF-TC500I-8725B-CT3 είναι μια μονάδα TFT LCD με διαγώνιο 5 ιντσών και ανάλυση 720x1280 pixels.Αυτή η 5 ιντσών μονάδα οθόνης LCD είναι εξοπλισμένη με ένα ILI9881C ολοκληρωμένο κύκλωμαΤο εύρος τάσης τροφοδοσίας (Vdd) αυτής της οθόνης LCD 5 ιντσών κυμαίνεται από 2,6V έως 3,3V (τυπική τιμή 2,8V).Η κατεύθυνση προβολής αυτής της 5 ιντσών μονάδα είναι τύπος IPS, με πλήρη γωνία θέασης (85/85/85/85 μέγιστη).
Η μονάδα οθόνης LCD TFT SF-TC500I-8725B-CT3 εμφανίζεται σε λειτουργία πορτρέτου με φωτεινότητα 300 νιτ και μπορεί να προσαρμοστεί σε 1000 νιτ σύμφωνα με τις απαιτήσεις του πελάτη.Αυτή η οθόνη 5 ιντσών TFT είναι εξοπλισμένη με ένα PCAP (προβολή χωρητική) οθόνη αφής, με GT5688 IC, διεπαφή I2C και τεχνολογία αφής 5 σημείων, παρέχοντας μια ευαίσθητη και φιλική προς το χρήστη εμπειρία.Αυτή η οθόνη οθόνης PCAP TFT 5 ιντσών μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °CΗ θερμοκρασία αποθήκευσης του είναι μεταξύ -30 °C και +80 °C. Είτε χρησιμοποιείται σε εσωτερικούς είτε σε εξωτερικούς χώρους, αυτή η οθόνη LCD TFT 5 ιντσών μπορεί να ανταποκριθεί σε διάφορες απαιτήσεις οθόνης.Είναι μια πολυλειτουργική και υψηλής απόδοσης λύση κατάλληλη για βιομηχανικούς εξοπλισμούς, σαρωτές, οικιακή αυτοματοποίηση, συστήματα ελέγχου πρόσβασης, εξοπλισμός παρακολούθησης, αναλυτές, συστήματα ασφαλείας, συστήματα άρδευσης κήπων και ένα ευρύ φάσμα εφαρμογών.
Γενικές πληροφορίες
| Προϊόν: | 5 ιντσών TFT LCD οθόνη |
| Ψήφισμα: | 720x1280 σημεία |
| Διασύνδεση: | ΜΙΠΙ |
| Κατεύθυνση θέασης: | IPS Όλη η γωνία θέασης ((85/85/85/85) |
| Εικόνα αφής: | PCAP |
| Δομή PCAP: | ΓΓΠ |
| Ελεγκτής CTP: | GT5688 |
| Ελεγκτής LCD: | ΙΛΙ9881C |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Σύνδεση: | ZIF FPC |
| Αριθμός πιν: | 25 πινάκια |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (νίτσες) |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
5 ιντσών χωρητική οθόνη LCD TFT, PCAP TFT 5 ιντσών 720*1280 εικονοστοιχίες οθόνης Σχέδιο προϊόντος
Χαρακτηριστικά DC
Σημείωση: Η τάση μεγαλύτερη από το ανωτέρω μπορεί να βλάψει τη μονάδα.
Ηλεκτρικά-οπτικά χαρακτηριστικά
1Ομοιομορφία = Min/Max * 100%
2Ο χρόνος ζωής του LED ορίζεται ως εξής:Η τελική φωτεινότητα είναι 70% της αρχικής φωτεινότητας.Μεθοδος μέτρησης: (X*Y: περιοχή φωτός)
Οπτικά χαρακτηριστικά
Προϋποθέσεις μέτρησης:1- Μέτρηση περιβάλλοντος: σκοτεινό δωμάτιο, - θερμοκρασία περιβάλλοντος: 25±2°C, - χρόνο προθέρμανσης 30 λεπτών.
Ορισμός πινών TFT LCD
Πιν1, LEDA LED άνοδος
Pin2, LEDK LED Καθοδική
Πιν3, τροφοδοσία VCC 2.8V
Πιν4, IOVCC Στήριξη 1.8V/2.8V Πρόταση
Πιν 5, GND Power Ground.
Πιν6, σήματα ρολογιού CLKP DSI-CLK+
Πιν7, CLKN DSI-CLK- σήματα ρολογιού
Πιν 8, GND Power Ground.
Πίνακα 9, D0N DSI-D0- σήματα δεδομένων
Πίνακα 10, σήματα δεδομένων D0P DSI-D0+
Πιν11, GND Power Ground
Σημεία δεδομένων Pin12, D1N DSI-D1
Πίνακα 13, σήματα δεδομένων D1P DSI-D1+
Πιν14, GND Power Ground
Σημεία δεδομένων Pin15, D2N NC DSI-D2
Πίνακας 16, D2P NC DSI-D2+ σήματα δεδομένων
Πιν17, GND Power Ground
Πίνακας 18, D3N NC DSI-D2- σήματα δεδομένων
Πίνακας 19, D3P NC DSI-D2+
Πιν20, GND Power Ground.
Pin21, TE Ηλεκτρική τροφοδοσία 2.8V
Πίνακας 22 (Pin22, LCD_ID)
Πιν23, ΕΠΙΣΤΑΣΗ Εγγραφή επιλέξτε πιν
Πιν24, GND Power Ground
Πιν25, GND Power Ground
Ορισμός CTP Pin
Πιν 1, GND
Πιν 2, SDA - 2,8V
Pin3, SCL - 2,8V
Πιν4, VDD - 3,3V
Πιν5, INT
Πιν 6, RST.

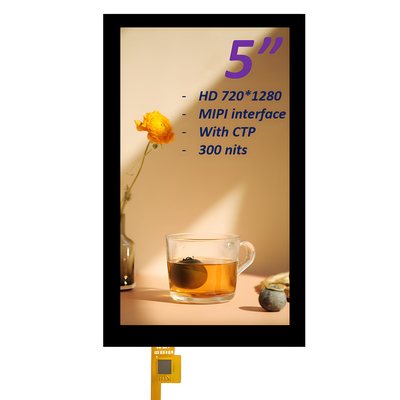

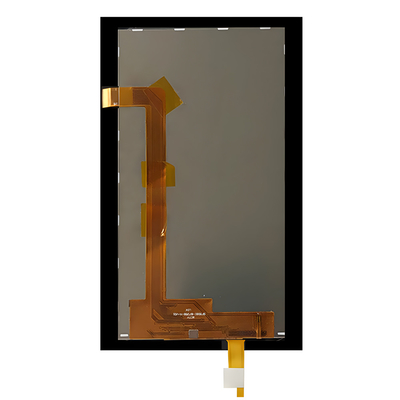

5 ιντσών χωρητική οθόνη LCD TFT, PCAP TFT 5 ιντσών 720*1280 Pixels Εικόνα προϊόντος
