Λεπτομέρειες:
|
| Προϊόν: | 3.2" IPS TFT LCD | Απόφαση: | 480x800 εικονοκύτταρα |
|---|---|---|---|
| Διασύνδεση: | RGB ΔΙΕΠΑΦΗ | Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| οθόνη αφής: | χωρίς οθόνη αφής | Αριθμός πιν: | 39 πινάκια |
| Σύνδεση: | ZIF FPC | Φωτεινότητα επιφάνειας: | 350 cd/m2 |
| Κύκλος ελέγχου οδηγού: | ΧΧ8369 | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3.2 ίντσες IPS TFT LCD,480x800 Pixels IPS TFT LCD,Εικονική οθόνη IPS 3 |
||
3.2 ιντσών IPS TFT LCD 480x800 Pixels, 3,2 ιντσών LCD Screen RGB Interface Εισαγωγή προϊόντος
Το SF-TC320S-9951H-N είναι μια μονάδα οθόνης TFT LCD 3,2 ιντσών, με λειτουργία πορτρέτου 480x800.Η τάση τροφοδοσίας (VCC) για την κίνηση του πίνακα LCD είναι 2.6V έως 3.3V.Αυτό το 3,2 ιντσών TFT τύπου IPS-LCD μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C. Η θερμοκρασία αποθήκευσης του είναι μεταξύ -30 °C και +80 °C.
Η οθόνη TFT LCD 3,2 ιντσών είναι μια μικρή μονάδα οθόνης κατάλληλη για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων
Συσκευές Διαδικτύου των Πραγμάτων (IoT): Κατάλληλες για ενσωμάτωση σε συσκευές Διαδικτύου των Πραγμάτων, όπως συστήματα έξυπνου σπιτιού και βιομηχανικά συστήματα ελέγχου.
Ιατρικές συσκευές: Ιδανικές για χρήση σε φορητούς απινιδωτήρες, αντλίες ινσουλίνης και άλλες ιατρικές συσκευές παρακολούθησης και διάγνωσης.
Βιομηχανική αυτοματοποίηση: Ιδανική για χρήση σε συστήματα ελέγχου μηχανών, συστήματα ελέγχου διαδικασιών και συστήματα παρακολούθησης στο πλαίσιο της βιομηχανικής αυτοματοποίησης.
Παιχνίδια: Κατάλληλο για ενσωμάτωση σε εφαρμογές παιχνιδιών, όπως φορητές κονσόλες παιχνιδιών.
Αυτές οι εφαρμογές αποτελούν μόνο μερικά παραδείγματα των ποικίλων πιθανών χρήσεων για μια οθόνη TFT 3,2 ιντσών.Η συγκεκριμένη χρήση εξαρτάται από τις απαιτήσεις του προϊόντος και τα επιθυμητά χαρακτηριστικά και τις επιδόσεις της οθόνης.
Χαρακτηριστικά
Πληροφορίες για το προϊόν
| Προϊόν: | 3.2" IPS TFT LCD |
| Ψήφισμα: | 480x800 Pixels |
| Διασύνδεση: | Διασύνδεση RGB |
| Εικόνα αφής: | Χωρίς οθόνη αφής |
| Σύνδεση: | ZIF FPC |
| Διοικητικός παράγοντας | ΧΧ8369 |
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Αριθμός πιν: | 39 πινάκια |
| Φωτεινότητα επιφάνειας: | 350 Cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
3.2 ιντσών IPS TFT LCD 480x800 Pixels, 3,2 ιντσών LCD Screen RGB Interface Σχέδιο προϊόντος
Ορισμός πιν
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 3 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 4 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 5 | ΣΚΛ | Εγώ... | Σήμα ρολογιού SPI |
| 6 | ΣΔΑ | Εισαγωγή/Εξόδου | Πίνακας πρόσβασης/έξόδου SPI |
| 7 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 8 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 9 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 10 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 11 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 12-17 | Β0-Β5 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 18-23 | Γ0-Γ5 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 24-29 | Ρ0-Ρ5 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 30 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 31 | LED-K | Ο | Καθοδικός LED |
| 32 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 33 | LED-A | Ο | Άνωση LED |
| 34 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 35 | XL | Εγώ... | Πιν του πίνακα αφής |
| 36 | XR | Εγώ... | Πιν του πίνακα αφής |
| 37 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 38 | YD | Εγώ... | Πιν του πίνακα αφής |
| 39 | Εθνική Τράπεζα | Εγώ... | Γη |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 0.3~4.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 με 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 19.2 | V | Αν= 20 mA | - | ||
| Τρόπος τροφοδοσίας | Αν | - | 15 | 20 | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
280 | 350 | - | Cd/m2 | Αν= 20 mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν= 20 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 25 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 6.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
400 | 500 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις |
|
80 | - | Σημείο | - |
| θL | 80 | - | |||||||
| Βερ. | Θ+ | 80 | - | ||||||
| Θ- | 80 | - | |||||||

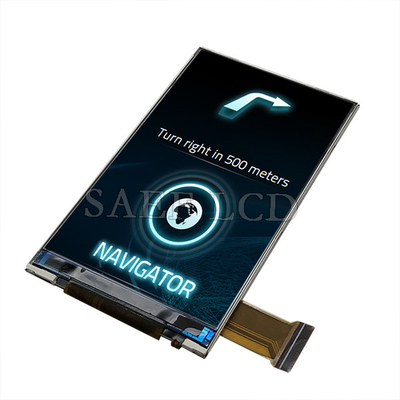

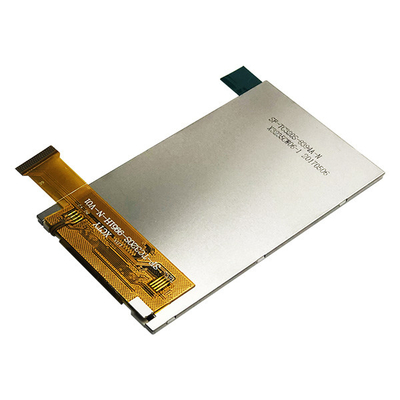

3.2 ιντσών IPS TFT LCD 480x800 Pixels, 3,2 ιντσών LCD Screen RGB Interface Εικόνα προϊόντος
Κλειστή λέξη αναζήτησης: tft 3.2", 3.2 tft lcd, 3.2" tft lcd, 3.2 ιντσών tft lcd, tft lcd 3.2, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες, 3,2 ίντσες,3,2 ιντσών οθόνη LCD, 480x800 IPS TFT, 3,2 ιντσών IPS, 3,2 ιντσών 800x480
