Λεπτομέρειες:
|
| Προϊόν: | 7.6 ιντσών Square LCD οθόνη | Απόφαση: | 800*800 σημεία |
|---|---|---|---|
| Διασύνδεση: | ΜΙΠΙ | Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) |
| Κατεύθυνση θέασης: | IPS, κάθε γωνία θέασης | οθόνη αφής: | Προσαρμόσιμη |
| Ελεγκτής LCD: | ΙΛΙ9881C | Κάλυψη γυαλιού: | Προσαρμόσιμη |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -25°C έως +75°C |
| Φωτεινότητα: | 1000 ψείρες | Σύνδεση: | ZIF FPC |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Τετράγωνη οθόνη LCD TFT,Επίδειξη 1000 ψειρών TFT LCD,7Εικονική οθόνη LCD 0 |
||
Saef Technology SFTO760GX-7109AN: Υψηλής απόδοσης 7.6 ιντσών TFT LCD Μοντέλο
Παρουσιάζουμε την Saef Technology SFTO760GX-7109AN, μια ευπροσάρμοστη μονάδα LCD TFT 7,6 ιντσών σχεδιασμένη για διάφορες εφαρμογές.Αυτή η τετραγωνική οθόνη διαθέτει ανάλυση 800x800 pixel και διαθέτει το προηγμένο ολοκληρωμένο κύκλωμα ILI9881C, η οποία συνδυάζει λειτουργίες ελεγκτή και οδηγού, υποστηρίζοντας παράλληλα μια διεπαφή MIPI.
Βασικές προδιαγραφές:
Το SFTO760GX-7109AN είναι σχεδιασμένο για απόδοση τόσο σε εσωτερικό όσο και σε εξωτερικό περιβάλλον, καθιστώντας το ιδανική επιλογή για βιομηχανικό εξοπλισμό, συστήματα οικιακής αυτοματοποίησης, συστήματα ελέγχου πρόσβασης,εξοπλισμός παρακολούθησηςΜε την υψηλή φωτεινότητα και το ευρύ εύρος λειτουργίας θερμοκρασίας, αυτό το 7.Το 6 ιντσών IPS TFT LCD μοντέλο οθόνης παρέχει μια αξιόπιστη λύση για διαφορετικές απαιτήσεις οθόνης.
Εξερευνήστε τις δυνατότητες με τη Saef Technology SFTO760GX-7109AN, μια πολυλειτουργική μονάδα οθόνης που αυξάνει τις εφαρμογές σας με σαφήνεια και αντοχή.
Πληροφορίες για το προϊόν
| Προϊόν: | 7.6 ιντσών Square LCD οθόνη |
| Ψήφισμα: | 800*800 σημεία |
| Φωτεινότητα επιφάνειας: | 1000 Cd/m2 (νίτσες) |
| Διασύνδεση: | ΜΙΠΙ |
| Εικόνα αφής: | Προσαρμόσιμη |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | IPS, Όλη η γωνία θέασης (85/85/85/85) |
| Ελεγκτής LCD: | ΙΛΙ9881C |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -25°C έως +75°C |
| Φωτεινότητα: | 1000 νιτ |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Σύνδεση: | ZIF FPC |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
7.6 ίντσες τετραγωνική οθόνη LCD TFT 800x800 Pixels 1000 Nits MIPI Interface Σχεδίαση προϊόντος
Μέγιστη απόλυτη αξιολόγηση
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα | Σημείωση |
| Πρόσθετη τάση | ΒΙΚΙ~GND | -Ούτε ένα.3 | +6.5 | V | |
| Πρόσθετη τάση τροφοδοσίας 2 | ΙΟVCC~GND | -Ούτε ένα.3 | +3.3 | V | |
| Πεδίο τάσης λογικής εισόδου | ΒΙΝ | -Ούτε ένα.3 | Επικεφαλής Διοίκηση +0.3 | V | |
| Λογικό εύρος τάσης εξόδου | Βό | -Ούτε ένα.3 | Επικεφαλής Διοίκηση +0.3 | V | |
| Θερμοκρασία λειτουργίας | Τοπ | -20 | +70 | °C | |
| Θέρμανση αποθήκευσης | Tstg | -25 | +75 | °C |
Χαρακτηριστικά DC
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | VCl | 2.5 | 3.3 | 3.6 | V |
| Πρόσθετη τάση τροφοδοσίας για λογικό κύκλωμα | ΔΕΔΔΚ | 1.65 | 1.8 | 3.3 | V |
| Η τάση εισόδου "H"leve | ΒH | 0.7*IOVCC | ΔΕΔΔΚ | V | |
| Η τάση εισόδου "L'leve" | Επικεφαλής | Εθνική Τράπεζα | 0.3*IOVCC | V | |
| Η τάση εξόδου "H"επίπεδο | Βου! | 0.8*IOVCCl | ΔΕΔΔΚ | V | |
| Η τάση εξόδου "L'leve" | Vol | Εθνική Τράπεζα | 0.2*IOVCC | V |
Ορισμός πιν
| Πινάκια - Όχι, όχι, όχι. | Σύμβολο | Περιγραφή |
| 1 | LEDA | Άνοδος φώτισης LED |
| 2 | LEDK | Καθοδική συσκευή με φως LED. |
| 3 | LEDK | Καθοδικός φωτισμός LED |
| 4 | VCl | Η παροχή ισχύος για την αναλογική ισχύ |
| 5 | ΔΕΔΔΚ | Η παροχή ενέργειας για το λογικό κύκλωμα ισχύος και Ε/Υ |
| 6 | Επαναφορά | Επαναφορά σήματος (ελαφρώς ενεργό) |
| 7 | ΤΕ | Έκδοση φαινομένου σχίσματος |
| 8 | ΠΟΜ | Η έξοδος συχνότητας PWM για τον έλεγχο του οδηγού LCD. |
| 9 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 10 | MIPI_DP0 | Διάδρομος δεδομένων MIPI-DSI 0 |
| 11 | MIPI_DNO | Διάδρομος δεδομένων MIPI-DSI 0 αρνητική πένα εισόδου |
| 12 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 13 | MIPI_DP1 | Διάδρομος δεδομένων MIPI-DSI 1 θετική πένα εισόδου |
| 14 | MIPI_DN1 | Διάδρομος δεδομένων MIPI-DSI 1 αρνητική πένα εισόδου |
| 15 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 16 | MIPI_CLKP | Η λωρίδα δεδομένων MIPl-DSI έχει δύο πινές εισόδου. |
| 17 | MIPI_CLKN | Αρνητική πένα εισόδου δρόμου δεδομένων MIPI-DSI |
| 18 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 19 | MIPI_DP2 | Διάδρομος δεδομένων MIPI-DSI 2 |
| 20 | MIPI_DN2 | Διάδρομος δεδομένων MIPI-DSI 2 αρνητική πένα εισόδου |
| 21 | Εθνική Τράπεζα | Δυναμικό |
| 22 | MIPI_DP3 | Διάδρομος δεδομένων MIPI-DSI 3 θετική πίδα εισόδου |
| 23 | MIPI_DN3 | Επενδυτική πένα εισόδου MIPI-DSI ζώνης δεδομένων 3 |
| 24 | Εθνική Τράπεζα | Ηλιακή υποδομή |
| 25 | TP_INT | Πιν INT για CTP ((NC) |
| 26 | TP SDA | Σφραγίδα SDA για CTP ((NC) |
| 27 | TP_SCL | Σφραγίδα SCL για CTP ((NC) |
| 28 | TP_RESET | Επαναφορά πιν για TP(NC) |
| 29 | TP_VCl | Σφραγίδα VCl για CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin για την CTP ((NC) |

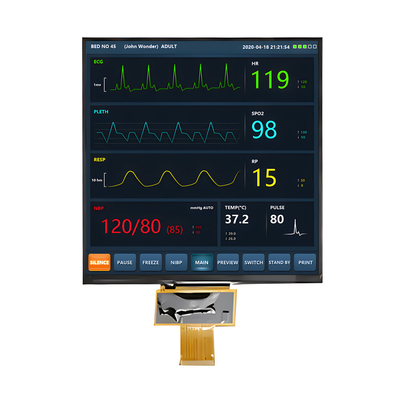

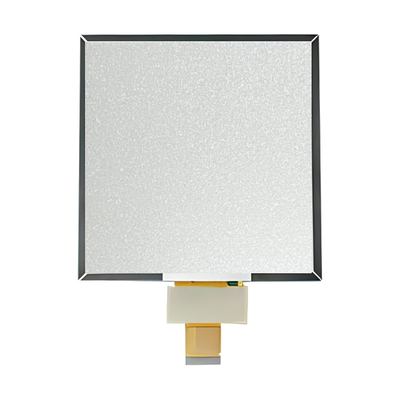

70,6 ίντσες τετραγωνική οθόνη LCD TFT 800x800 Pixels 1000 Nits Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Γιατί να μας επιλέξετε;
1Παρέχουμε λύση εξατομικευμένης οθόνης LCD
Το προϊόν σας έχει ειδικές απαιτήσεις εφαρμογής, ηλεκτρικές προδιαγραφές, οπτικές προδιαγραφές, χαρακτηριστικά αφής ή μηχανικές διαστάσεις που απαιτούν εξατομικευμένες οθόνες;Το SAEF μπορεί να ανταποκριθεί στις απαιτήσεις σας για το LCD.
2Συνολικές λύσεις για οθόνη αφής και οθόνη
Ανησυχείτε για την συναρμολόγηση της οθόνης αφής και οθόνης οθόνης;Η SAEF μπορεί να παρέχει εξατομικευμένες και τυποποιημένες οθόνες αφής, συμπεριλαμβανομένων αντισταθμιστικών και χωρητικών λύσεων πολυ-αγγίξεως, συμπεριλαμβανομένης της υπηρεσίας εναέριας και οπτικής σύνδεσης..
3. Δεσμεύσεις για την αξιοπιστία της ποιότητας
Η SAEF είναι πιστοποιημένη από το ISO9001: 2015 και το ISO14000, ανταποκρινόμενη στους κανόνες RoHS, REACH και άλλους περιβαλλοντικούς κανόνες στις παγκόσμιες αγορές.δοκιμές αξιοπιστίας και γήρανσης.
4. Μακροπρόθεσμη προμήθεια
Υπό κανονικές συνθήκες, τα προϊόντα που προτείνουμε μπορούν να παρέχονται για περισσότερο από 5 χρόνια.Θα κάνουμε εναλλακτικά σχέδια εκ των προτέρων για να διασφαλίσουμε τις μακροπρόθεσμες ανάγκες εφοδιασμού σας.
