Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 4,3 ίντσας TFT LCD | Απόφαση: | 480x800 εικονοκύτταρα |
|---|---|---|---|
| Διασύνδεση: | RGB | Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης (IPS) |
| οθόνη αφής: | Με την ανθεκτική οθόνη αφής | Φωτεινότητα επιφάνειας: | 300 cd/m2 (προσαρμόσιμα) |
| Κύκλος ελέγχου οδηγού: | ΧΧ8369-Α01 | Οδηγώντας τάση: | 2.8 Β |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Σύνδεση: | Δελτίο ΕΚΑΧ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης LCD 480x800 IPS TFT,Τύπος εικόνας IPS TFT LCD οθόνη,Διασύνδεση RGB IPS TFT LCD οθόνη |
||
4.3 ιντσών IPS TFT 480X800 LCD οθόνη, τύπος πορτρέτου 4.3 ιντσών RGB διεπαφή TFT εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Δείκτης IPS TFT 4,3 ιντσών
¢Αποφασιστικότητα: 480 x 800 σημεία
Οδηγία θέασης: IPS όλες οι γωνίες θέασης
Διασύνδεση: RGB
¢ IC του οδηγού: HX8369
Ελεγκτικός συμβούλιο: όχι
Η φωτεινότητα (cd/m2): 300
Εικονική οθόνη: Ανθεκτικός οθόνος αφής
Περιγραφή του προϊόντος
Αυτή η γραφική μονάδα οθόνης TFT είναι μια διαγώνια 4,3 ιντσών, πλήρης χρώματος TFT. Αυτή η LCD TFT είναι χαμηλής κατανάλωσης, χρησιμοποιεί ένα λευκό φως LED,και διαθέτει ενσωματωμένη αντίσταση με οθόνη αφής με σύνδεση προς τον κύριο συνδετήρα TAB για την οθόνη.
Αυτό το LCD TFT διαθέτει ενσωματωμένο ελεγκτή και ενιαία τάση 2,8v για τροφοδότηση και λογική.
Αυτή η μονάδα φαίνεται φοβερή, εμφανίζει όλες τις πληροφορίες σε πλήρη χρώμα.
Πληροφορίες για το προϊόν
| Προϊόν: | 4.3 ιντσών TFT LCD οθόνη |
| Ψήφισμα: | 480x800 Pixels |
| Διασύνδεση: | RGB |
| Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης (IPS) |
| Εικόνα αφής: | Με ανθεκτική οθόνη αφής |
| Φωτεινότητα επιφάνειας: | 300 Cd/m2 (προσαρμόσιμα) |
| Διοικητικός παράγοντας | ΧΧ8369-Α01 |
| Δυναμική τάση: | 2.8 V |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης | -30°C έως +80°C |
| Σύνδεση: | Δελτίο ΕΚΑΧ |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
4.3 ιντσών IPS TFT 480X800 LCD οθόνη, τύπου πορτρέτου 4,3 ιντσών RGB διασύνδεση TFT Σχέδιο προϊόντος
Ορισμός πιν
| - Όχι, όχι. | Ονομασία καρφίτσας | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | LEDA | Ο | Άνωση LED |
| 3 | LEDK | Ο | Καθοδικός LED |
| 4 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 5 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 6 | ΔΕΠ | Εγώ... | Σημείο εισόδου κατά σειρά |
| 7 | ΔΕΠ | Εγώ... | Σειριακό σήμα εισόδου |
| 8 | Εθνική Τράπεζα | Εγώ... | Γη |
| 9 | SCL_WR | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 10 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 11 | Εθνική Κεντρική Αρχή | Εγώ... | Εθνική Κεντρική Αρχή |
| 12 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 13-20 | Ρ0-Ρ7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 21-28 | Γ0-Γ7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 29 έως 36 | Β0-Β7 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 37 | DE | Εγώ... | Σήμα ενεργοποίησης δεδομένων για λειτουργία RGB διεπαφής |
| 38 | Εθνική Τράπεζα | Εγώ... | Γη |
| 39 | PLK | Εγώ... | Σημάδι ρολογιού σημείων για λειτουργία διεπαφής RGB |
| 40 | Εθνική Τράπεζα | Εγώ... | Γη |
| 41 | ΕΣ | Εγώ... | Οριζόντιο σήμα συγχρονισμού γραμμής |
| 42 | VS | Εγώ... | Σημείο κάθετου συγχρονισμού πλαισίου |
| 43 | Ταυτότητα | - | - |
| 44 | ΠΟΜ | Εγώ... | Αυτή η καρφίτσα συνδέεται με τον εξωτερικό οδηγό LED. |
| 45-46 | Εθνική Τράπεζα | Εγώ... | Γη |
| 47 | ΕΥ | Ο | Πιν του πίνακα αφής |
| 48 | XL | Ο | Πιν του πίνακα αφής |
| 49 | YD | Ο | Πιν του πίνακα αφής |
| 50 | XR | Ο | Πιν του πίνακα αφής |
| 51 | Εθνική Τράπεζα | Εγώ... | Γη |
Χαρακτηριστικά DC
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Σημείωση: Η τάση μεγαλύτερη από το ανωτέρω μπορεί να βλάψει τη μονάδα.
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | - | 25.6 | - | V | Αν=20 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | - | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 300 | - | Cd/m2 | Αν=20mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=20 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | |||
| Ελάχιστο | Τύπος | Μαξ | ||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 15 | - | Κυρία | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 250 | - | - | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 80 | - | Σημείο |
| θL | - | 80 | - | |||||
| Βερ. | Θ+ | - | 80 | - | ||||
| Θ- | - | 80 | - | |||||

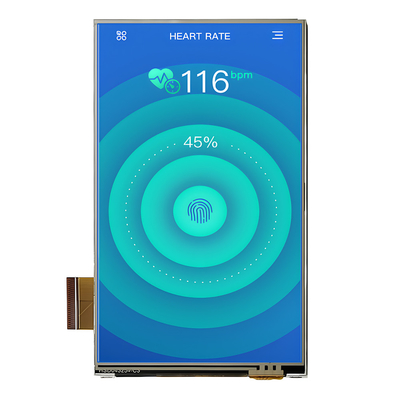

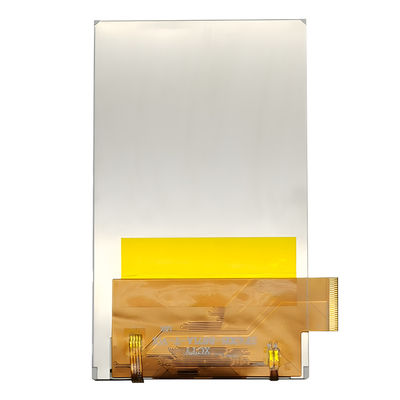

4.3 ιντσών IPS TFT 480X800 LCD οθόνη, τύπου πορτρέτου 4,3 ιντσών RGB διασύνδεση TFT Εικόνα προϊόντος
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η SAEF Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα.Γύρο 22 ιντσών, 1,28 ιντσών,1.44", 1.54", 1.77, 2", 2.1" στρογγυλο, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ιντσών., 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" και 28" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) κλπ. Υπάρχουν περισσότερα από 300 πρότυπα μοντέλα TFT που αναφέρονται σε αυτόν τον ιστότοπο.Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύψει από τα τυποποιημένα στοιχεία για να ανταποκριθεί στις απαιτήσεις των πελατών.
Οι οθόνες SAEF TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυπικών μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες LCD SAEF TFT είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική τεχνολογία (PCAP touch screen)Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες SAEF TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
Κλειστή λέξη αναζήτησης: tft 4.3", 4.3 tft lcd, 4.3" tft lcd, 4.3 ιντσών tft lcd, tft lcd 4.3, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη lcd οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη, 4,3 ιντσών tft οθόνη,4,3 ιντσών οθόνη LCD, 480x800 IPS TFT, 4,3 ιντσών IPS, 4,3 ιντσών 800x480, 4,3 ιντσών RGB LCD
