Λεπτομέρειες:
|
| Προϊόν: | 4.3 ιντσών οθόνη αφής TFT | Απόφαση: | 480x854 |
|---|---|---|---|
| Εικόνα αφής: | Συγκινητικός πίνακας αφής (CTP) | Κατεύθυνση θέασης: | Πλήρης γωνία εξέτασης ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ |
| Κύκλος ελέγχου οδηγού: | NT1αποκατάσταση | Αριθμός πιν: | 24 καρφίτσες |
| Σύνδεση: | ΔΕΠ | Φωτεινότητα επιφάνειας: | 250 cd/m2 (νιτ) |
| Διασύνδεση: | Μίπι | Ζωή των LED: | 40,000 ώρες |
| Κύκλος ελέγχου CTP:: | GT9137 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | NT35512 Μονάδα οθόνης LCD TFT,Ενότητα επίδειξης 4,3 ίντσας TFT LCD |
||
Συγκινητική οθόνη αφής TFT LCD οθόνη 4.3" διεπαφή MIPI εισαγωγή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Η SF-TC430H-8579A-CT είναι μια οθόνη TFT-LCD 4.3 ιντσών με ανάλυση 480x854 pixels και φωτεινότητα 250 cd/m2.Η διάσταση της μονάδας της οθόνης είναι 63Το εύρος τάσης τροφοδοσίας του για αναλογικό είναι 2,6V έως 3,3V, η τυπική τιμή είναι 2,8V.
Η ενότητα οθόνης αυτή χρησιμοποιεί οθόνη IPS, η οποία επιτρέπει στους χρήστες να βλέπουν καθαρά την οθόνη σε ευρείες γωνίες.Η θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°C.
4.3 ίντσες Πορτρέτο IPS 480x854 κουκίδες Ηλιακή οθόνη αφής TFT LCD Σχεδίαση
![]()
![]()
![]()
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | MIPI_TCN | Εγώ... | Σήματα ρολογιού DSI-CLK |
| 2 | MIPI_TCP | Εγώ... | Σημάδια ρολογιού DSI-CLK+ |
| 3 | Εθνική Τράπεζα | Εγώ... | Γη |
| 4 | Δελτίο ΕΚΑΧ | Εγώ... | Σημάδια δεδομένων DSI-D0 |
| 5 | Δελτίο ΕΚΑΧ | Εγώ... | Σήματα δεδομένων DSI-D0+ |
| 6 | Εθνική Τράπεζα | Εγώ... | Γη |
| 7 | MIPI_TDP1 | Εγώ... | Σήματα δεδομένων DSI-D1+ |
| 8 | Δελτίο ΕΚΑΧ | Εγώ... | DSI-D1- σήματα δεδομένων |
| 9 | Εθνική Τράπεζα | Εγώ... | Γη |
| 10 | Εθνική Κεντρική Αρχή | - | - |
| 11 | Εθνική Κεντρική Αρχή | - | - |
| 12 | Εθνική Τράπεζα | Εγώ... | Γη |
| 13 | Εθνική Κεντρική Αρχή | - | - |
| 14 | Εθνική Κεντρική Αρχή | - | - |
| 15 | Εθνική Τράπεζα | Εγώ... | Γη |
| 16 | Δελτίο ΕΚΑΧ | Εγώ... | Ηλεκτρική τροφοδοσία 1.8V-2.8V |
| 17 | Εθνική Κεντρική Αρχή | - | - |
| 18 | Επενδύσεις | Εγώ... | Εγγραφείτε επιλέξτε πιν |
| 19 | Εθνική Κεντρική Αρχή | - | - |
| 20 | ΠΕΠΕ | Εγώ... | Έκδοση φαινομένου σχίσματος |
| 21 | Δελτίο ΕΚΑΧ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V |
| 22 | Εθνική Τράπεζα | Εγώ... | Γη |
| 23 | Επικαιροποίηση | Ο | Άνωση LED |
| 24 | Επικαιροποίηση | Ο | Καθοδικός LED |
Μέγιστο απόλυτο όριο
|
Άρθρο |
Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | - | 16 | - | V | Αν=40 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 40 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | - | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
250 | - | Cd/m2 | Αν=40mA | - | |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=40 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 12 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (χωρίς PoL) | T(%) | - | - | 14.74 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 500 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 80 | - | Σημείο | - |
| θL | - | 80 | - | ||||||
| Βερ. | Θ+ | - | 80 | - | |||||
| Θ- | - | 80 | - | ||||||

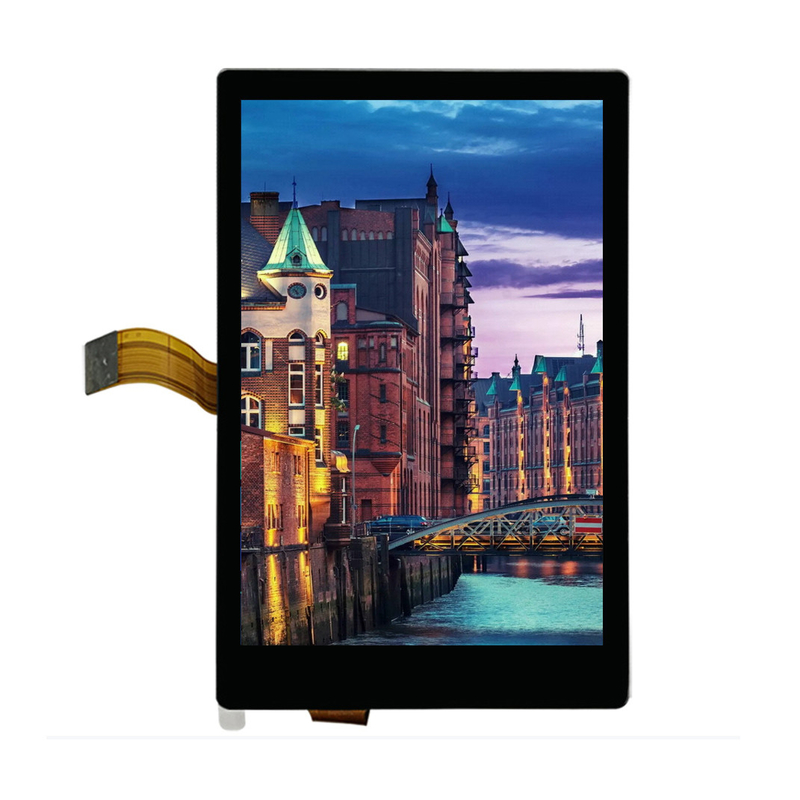

4.3 ίντσες Πορτρέτο IPS 480x854 κουκίδες Συγκινητική οθόνη αφής TFT LCD Εικόνα προϊόντος
![]()
![]()
![]()
![]()
