Λεπτομέρειες:
|
| Προϊόν: | 2Μονάδα LCD TFT 0,8 ιντσών | Απόφαση: | 240x320 |
|---|---|---|---|
| Διασύνδεση: | RGB/MCU | Εικόνα αφής: | Με την ανθεκτική οθόνη αφής |
| Κατεύθυνση θέασης: | 12 η ώρα. | Αριθμός πιν: | 50 πινάκια |
| Σύνδεση: | Σύνδεση τύπου FPC | Φωτεινότητα επιφάνειας: | 280-350 cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 2.8 ιντσών αντίσταση με οθόνη αφής TFT LCD,240*320 Pixels Ανθεκτική οθόνη αφής TFT LCD,MCU Interface Ανθεκτική οθόνη αφής TFT LCD |
||
240x320 2,8" αντισταθμιστική οθόνη αφής TFT LCD
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Η SF-TC280P-9413B-T είναι μια μονάδα TFT LCD με διαγώνιο 2,8 ιντσών, 240xRGBx320, πλήρη χρωματική οθόνη TFT LCD. Αυτή η μονάδα TFT LCD υποστηρίζει RGB / MCU 18Bit Interface και έχει διάσταση μονάδας 50.0 x 69.2 x 3,5 mm και μέγεθος ενεργού πεδίου 43,2 x 57,6 mm· το SF-TC280P-9413B-T LCD TFT είναι ενσωματωμένο με ελεγκτή ILI9341V στην ενότητα και η τάση λογικής τροφοδοσίας κυμαίνεται από 2,6V έως 3,3V.
Το SF-TC280P-9413B-T είναι ένα μοντέλο LCD λειτουργίας πορτρέτου, με φωτεινότητα 350 cd/m2. Αν θέλετε να το χρησιμοποιήσετε ως λειτουργία τοπίου ή να αυξήσετε τη φωτεινότητα, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.
240x320 2,8" αντίσταση οθόνη αφής TFT LCD σχεδίαση
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K | Εγώ... | Καθοδικός LED |
| 2 | LED-A1 | Εγώ... | Άνωση LED |
| 3 | LED-A2 | Εγώ... | Άνωση LED |
| 4 | LED-A3 | Εγώ... | Άνωση LED |
| 5 | LED-A4 | Εγώ... | Άνωση LED |
| 6 | Δελτίο ΕΕ | Εγώ... | Επιλέξτε τη διεπαφή συστήματος.1 |
| 7 | Δελτίο ΕΕ | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | Επαναφορά | Εγώ... | Επαναφορά πιν |
| 11 | VSYNC | Εγώ... | Βόρειο σήμα συγχρονισμού στην διεπαφή RGB |
| 12 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού στην διεπαφή RGB |
| 13 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
| 14 | DE | Εγώ... | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
| 15-32 | DB0-DB17 | Εισαγωγή/Εξόδου | 18bit- Παράλληλα δεδομένα |
| 33 | ΔΕΠ | Εισαγωγή/Εξόδου | Σειριακό σήμα εξόδου |
| 34 | ΔΕΠ | Εισαγωγή/Εξόδου | Τα δεδομένα αποστέλλονται στην άκρη πτώσης του σήματος SCL |
| 35 | ΕΠ και ΕΤ | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 36 | WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 37 | D/CX (SCL) | Εγώ... |
Αυτή η καρφίτσα χρησιμοποιείται σε σειριακό ρολόι διεπαφής σε 3-wrie 9-bit / 4-wrie 8-bit διασύνδεση σειριακών δεδομένων |
| 38 | CSX | Εγώ... | Σήμα επιλογής τσιπ |
| 39 | ΤΕ | Ο |
Πιν εξόδου με αποτέλεσμα δάκρυα για να συγχρονιστεί η MPU με το πλαίσιο γραφή, ενεργοποιείται με εντολή S/W. |
| 40 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία1.8V/ 2.8V Τεταρένεια |
| 41 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία1.8V/ 2.8V Τεταρένεια |
| 42 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 43 | Εθνική Τράπεζα | - | Γη |
| 44 | XR | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 45 | YD | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 46 | XL | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 47 | ΕΥ | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 48 | Εθνική Τράπεζα | - | Γη |
| 49 | Εθνική Τράπεζα | - | Γη |
| 50 | Εθνική Τράπεζα | - | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 2.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=80 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 80 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 256 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
280 | 320 | 350 | Cd/m2 | Αν=80mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=80mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Προδιαγραφές οθόνης αφής
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | μονάδα | Σημείωση |
| Διαφάνεια | - | - | 82 | - | % | JIS K-7105 |
| Ομίχλη | - | - | 1 | - | % | JIS K-7105 |
| Σκληρότητα της επιφάνειας | - | - | 3 | - | H | 150gf 45° |
| Δυνατότητα απολέπισης FPC | - | 5 | - | N | προς τα πάνω 90° | |
| Δυνατότητα κάλυψης | - | - | 3 | - | κύκλος | R=1.0, 90° |
| Δύναμη εισόδου | - | - | 50 | Γυναίκα | - | |
| Διορισμένη τάση | Επικοινωνία | 7 | V | Δ.Σ. | ||
| Αντίσταση στον άξονα Χ | Rx | 150 | 550 | Πίνακας PIN FPC | ||
| Αντίσταση στον άξονα Χ | Ρυ | 300 | 900 | |||
| Γραμμικότητα | - | - | ±1.5 | ±2.0 | % | - |
| Μιλώντας. | - | - | - | 20 | ms | - |
| Αντίσταση μόνωσης | Ρι | 10 | - | - | MΩ | - |
| Σημειώσεις | - | 1,00,000 | - | - | Χρόνος | - |
| Εισαγωγή Ζωή | - | 1,000,000 | - | - | Χρόνος | - |
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 15 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 500 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 60 | - | Σημείο | - |
| θL | - | 60 | - | ||||||
| Βερ. | Θ+ | - | 45 | - | |||||
| Θ- | - | 60 | - | ||||||

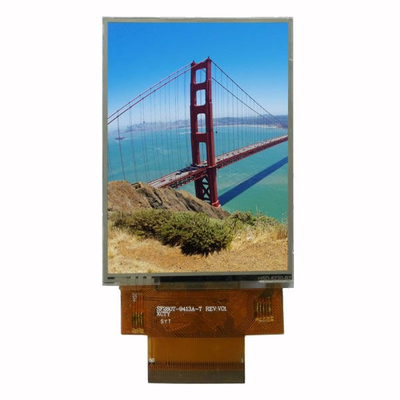

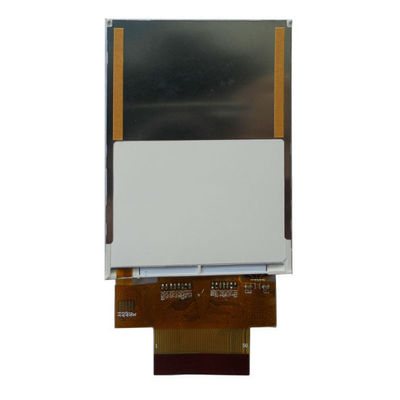

240x320 2,8" αντίσταση οθόνης αφής TFT LCD Εικόνα προϊόντος
