Λεπτομέρειες:
|
| Προϊόν: | Προσαρμοσμένο TN HTN LCD Panel | Τρόπος εμφάνισης: | Θετικό, Αναστολή/Αναστολή |
|---|---|---|---|
| Συνθήκη οδήγησης: | Πολλαπλή οδήγηση | Δραστηριακή τάση: | 3.0 β |
| Οπτική: | Όλες οι γωνίες εξέτασης | Τύπος οθόνης: | ΤΝ HTN |
| Μέγεθος: | 2.4 ίντσες ή προσαρμοσμένα | Πίσω φωτισμός: | Λευκό / Κίτρινο / Μπλε / Κίτρινο |
| θερμοκρασία λειτουργίας: | -30°C σε +80°C | Θερμοκρασία αποθήκευσης.: | -35°C σε +85°C |
| Σύνδεση: | σύνδεση με μεταλλικές καρφίτσες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Εγγύηση: | ένα έτος | Χρόνος απόκρισης: | 0,1 κα |
| Επισημαίνω: | Προσαρμοσμένη οθόνη LCD μονοχρώμου τμήματος,Εμφάνιση LCD τμήματος FSTN,Δείκτης LCD τμήματος HTN |
||
Περιγραφή
Οι μονοχρωματικές οθόνες LCD TN/HTN/STN έχουν τα ακόλουθα πλεονεκτήματα:
1. Χαμηλό κόστος
Σε σύγκριση με άλλες τεχνολογίες οθονών LCD, οι μονοχρωματικές οθόνες LCD TN/HTN/STN παρέχουν μια χαμηλού κόστους προσαρμοσμένη λύση για εφαρμογές μεγάλης κλίμακας.
2. Υψηλή αντίθεση
Σύμφωνα με τον σχεδιασμό, ο μονοχρωματικός πίνακας LCD TN/HTN/STN εμφανίζει δυναμική αντίθεση μεταξύ των ορατών και των κρυφών στοιχείων.
3. Χαμηλή κατανάλωση ενέργειας
Αυτός ο τύπος οθόνης απαιτεί μόνο μια μικρή ποσότητα ενέργειας από μπαταρία, καθιστώντας τον πολύ κατάλληλο για συσκευές που λειτουργούν με μπαταρία.
Ειδικότητα
1 Τρόπος εμφάνισης:VA/TN/ΤΡΑΝΣΜΙΣΣΙΒ/ΝΕΓΑΤΙΚΟ
2 Κατάσταση οδήγησης: 1/8Duty, 1/4Bias,5.0V
3 Κατεύθυνση θέασης:6Ώρα 13:00
4 Θερμοκρασία λειτουργίας: -0°C έως 50°C
5 Θερμοκρασία αποθήκευσης: -10°C έως 60°C
6 Σύνδεσμος: PIN
Ηλεκτρο-οπτικά χαρακτηριστικά
| ΟΧΙ |
Τμήμα
|
Σύμβολο
|
TEMP(°C)
|
Αξιολόγηση |
Μονάδα
|
Σημείωση
|
||||
|
Ελάχιστο
|
Τύπος
|
Μαξ
|
||||||||
| 1 |
Δραστηριακή τάση |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Σημείωση 1 | ||
| 2 |
Χρόνος απόκρισης
|
Ώρα ανάδυσης.
|
Τρ | 25 | 100 | ms | Σημείωση 2 | |||
|
Ώρα πτώσης
|
Tf | 25 | 150 | |||||||
| 3 |
Δραστηριακή συχνότητα |
fF | 25 | 75 | Hz | |||||
| 4 |
Ποσοστό αντίθεσης |
Αρ | 25 | 2 | 5 | Σημείωση 3 | ||||
| 5 |
Κατεύθυνση θέασης |
6Ώρα 13:00 | Σημείωση 4 | |||||||
| 6 |
Γωνία θέασης Cr≥2
|
12H = 90° | θup | 25 | 5 | Σημείο | Σημείωση 4 | |||
| 6H f = 270° | θκάτω | 40 | ||||||||
| 3H f =0° | αριστερά | 30 | ||||||||
| 9H f = 180° | θδεξιά | 30 | ||||||||
| 7 |
Τρέχουσα κατανάλωση |
Είναι | 25 | 3.0 | μA | Σημείωση 5 | ||||
Δοκιμασία αξιοπιστίας
| Τμήμα δοκιμής | Συνθήκη δοκιμής |
|
Αποθήκευση σε υψηλή θερμοκρασία και υγρασία
|
60°C, 90%RH, 48 ώρες· |
|
Αποθήκευση σε χαμηλή θερμοκρασία
|
-10°C, 48 ώρες |
|
Αποθήκευση σε υψηλή θερμοκρασία
|
+60°C, 48 ώρες |
|
Λειτουργία σε χαμηλή θερμοκρασία
|
0 °C, 48 ώρες, καθορισμένη τάση |
|
Λειτουργία σε υψηλή θερμοκρασία
|
+50°C, 48 ώρες, καθορισμένη τάση |
Προσαρμογή
| Εφαρμογή | Δείκτης μετρητών |
| Εμφάνιση περιεχομένου | ψηφία + κουκίδες + μοτίβα |
| Δραστηριακή τάση | 3.3V ή σύμφωνα με την απαίτησή σας |
| Μέθοδος οδήγησης | σύμφωνα με το αίτημά σας |
| Γωνία θέασης | 6H 9H 12H |
| Λογισμική LCD | ΤΝ STN FSTN HTN VA DFSTN προαιρετικό |
| Τρόπος εμφάνισης | Αρνητικά θετικά Αντανακλαστικά, διαφαινόμενα, μεταδοτικά |
| Τρόπος σύνδεσης | Μεταλλικές καρφίτσες / καουτσούκ / άλλες |
| Πίσω φως | Καμία ή με λευκό και μπλε φως |
| Διοίκηση τάσης | Δυναμική τάση |
| Ελεγκτής | Καμία ή σύμφωνα με το αίτημα |
| Διασύνδεση | I2C ή άλλα |
| Δραστηριακή τάση | -20~+70°C (συνήθως), σύμφωνα με το αίτημά σας |
| Τεχνική διάταξη | -30~+80°C (συνήθως), σύμφωνα με το αίτημά σας |
| OEM/ODM | Αποδεκτό |
| Σχεδιασμός συστήματος | Δέχεται το σχεδιασμό λογισμικού και υλικού του συστήματος που σχετίζεται με την μονάδα LCD |
| Εγγύηση | 12 μήνες δωρεάν, με πληρωμένη εγγύηση |
| Συσκευή | Πλαστική σακούλα + αφρό + χαρτόνι |
| μέγεθος κουτί | 41.5x36x50cm |
| Χρόνος λήψης δειγμάτων | 3-20 εργάσιμες ημέρες |
| Προσαρμόστε τον χρόνο προετοιμασίας | 15-30 εργάσιμες ημέρες |
| Προγραμματισμός παραγωγής | 7 ημέρες για διαθέσιμα σχέδια, προσαρμοσμένα: 35~40 ημέρες |
| Πιστοποίηση | Ροχς, Ρέιχ. |
Οι τύποι οθόνης των μονοχρωματικών οθονών LCD:
TN (στραβηγμένη νεματική)
Το πιο κοινό υγρό οθόνης τμήματος
Επιλογή ελάχιστου κόστους
HTN (Hi-Twisted Nematic)
Παροχή ευρύτερης προοπτικής
Η γωνία στροφής των μορίων υγρών κρυστάλλων είναι 100-120 μοίρες για να έχουμε ευρύτερη γωνία θέασης από την TN 1.
STN (Super Twisted Nematic)
Παρέχει την ευρύτερη δυνατή προοπτική
Πιο ακριβό από το TN
FSTN (πλεόγραφο super twisted nematic)
Παρέχετε την πιο καθαρή αντίθεση
Πιο ακριβό από το TN

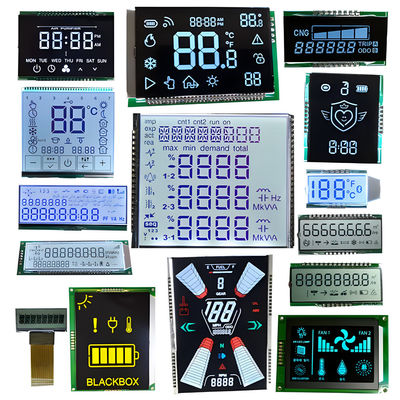

Παρουσιάζονται προϊόντα
