Λεπτομέρειες:
|
| Προϊόν: | Προσαρμοσμένο TN HTN LCD Panel | Τρόπος εμφάνισης: | Θετικό, Αναστολή/Αναστολή |
|---|---|---|---|
| Συνθήκη οδήγησης: | Πολλαπλή οδήγηση | Δραστηριακή τάση: | 3.0 β |
| Οπτική: | Όλες οι γωνίες εξέτασης | Τύπος οθόνης: | ΤΝ HTN |
| Μέγεθος: | 2.4 ίντσες ή προσαρμοσμένα | Πίσω φωτισμός: | Λευκό / Κίτρινο / Μπλε / Κίτρινο |
| θερμοκρασία λειτουργίας: | -30°C σε +80°C | Θερμοκρασία αποθήκευσης.: | -35°C σε +85°C |
| Σύνδεση: | σύνδεση με μεταλλικές καρφίτσες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Εγγύηση: | ένα έτος | Χρόνος απόκρισης: | 0,1 κα |
| Επισημαίνω: | Κατασκευαστής οθονών LCD 7 τμημάτων,Διασκευαστής οθονών LCD 7 τμημάτων |
||
Περιγραφή
Ο απλούστερος πίνακας LCD TN αποτελείται από δύο πόλωση, δύο γυάλινα υπόστρωμα με διαφανή ηλεκτρόδια, ITO (οξείδιο ινδίου κασσίτερου),και ένα λεπτό στρώμα υλικού υγρών κρυστάλλων τοποθετημένο ανάμεσα στα ηλεκτρόδια.
Όταν σβήσει η τάση, το φυσικό φως από την πηγή φωτός γίνεται πολωμένο φως μέσω του κορυφαίου πολωτή.Τριγυρίζει μαζί με το υγρό κρύσταλλο στρώμα στριμμένο στρίψε 90 μοίρες για να φτάσει κάτω πόλωση μέσα από το κάτω γυαλίΛόγω του ότι το φως πόλωσης είναι παράλληλο με τον κατώτατο πόλωση, μέσω του πόλωση, μπορούμε να δούμε φως (λευκά ή γκρίζα pixels).
Όταν ενεργοποιηθεί η τάση, τα μόρια υγρών κρυστάλλων θα είναι κάθετα στην επιφάνεια του γυαλιού και θα χάσουν την παραμόρφωσή τους υπό την επίδραση ενός ηλεκτρικού πεδίου.Όταν το πολωμένο φως συναντά ένα νεματικό υγρό κρύσταλλο στρώμα, διατηρεί την αρχική του διαφάνεια χωρίς στρέβλωση Λόγω της κατακόρυφης θέσης του γραμμικού φωτός και του κατώτατου πόλικοποιητή, θα μπλοκαριστεί από τον κατώτατο πόλικοποιητή.Είδαμε πραγματικά φως (μαύρα pixels)
Συνοπτικά, καταλαβαίνουμε ότι:
Γιατί ονομάζουμε TN στρεβλή οθόνη επειδή διαστρεβλώνει 90 μοίρες,
Έχουμε μια θετική οθόνη πάνω, που είναι ένα μαύρο χαρακτήρα σε λευκό ή γκρι φόντο.
Υπάρχουν δύο λειτουργίες για τα γυάλινα πάνελ: θετική λειτουργία (λευκό/πράσινο φόντο με μαύρο κείμενο) ή αρνητική λειτουργία (μαύρο φόντο με λευκό/πράσινο κείμενο).Ο λόγος για τον οποίο το TN LCD δεν μπορεί να αποκτήσει ένα λευκό χαρτί είναι ότι η πόλωση κόβει το μεγαλύτερο μέρος του φωτός, και μόνο το 20% έως 40% του φωτός μπορεί να περάσει από το TN LCD.
1 Τρόπος εμφάνισης:VA/TN/ΤΡΑΝΣΜΙΣΣΙΒ/ΝΕΓΑΤΙΚΟ
2 Κατάσταση οδήγησης: 1/8Duty, 1/4Bias,5.0V
3 Κατεύθυνση θέασης:6Ώρα 13:00
4 Θερμοκρασία λειτουργίας: -0°C έως 50°C
5 Θερμοκρασία αποθήκευσης: -10°C έως 60°C
6 Σύνδεσμος: PIN
Ηλεκτρο-οπτικά χαρακτηριστικά
| ΟΧΙ |
Τμήμα
|
Σύμβολο
|
TEMP(°C)
|
Αξιολόγηση |
Μονάδα
|
Σημείωση
|
||||
|
Ελάχιστο
|
Τύπος
|
Μαξ
|
||||||||
| 1 |
Δραστηριακή τάση |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Σημείωση 1 | ||
| 2 |
Χρόνος απόκρισης
|
Ώρα ανάδυσης.
|
Τρ | 25 | 100 | ms | Σημείωση 2 | |||
|
Ώρα πτώσης
|
Tf | 25 | 150 | |||||||
| 3 |
Δραστηριακή συχνότητα |
fF | 25 | 75 | Hz | |||||
| 4 |
Ποσοστό αντίθεσης |
Αρ | 25 | 2 | 5 | Σημείωση 3 | ||||
| 5 |
Κατεύθυνση θέασης |
6Ώρα 13:00 | Σημείωση 4 | |||||||
| 6 |
Γωνία θέασης Cr≥2
|
12H = 90° | θup | 25 | 5 | Σημείο | Σημείωση 4 | |||
| 6H f = 270° | θκάτω | 40 | ||||||||
| 3H f =0° | αριστερά | 30 | ||||||||
| 9H f = 180° | θδεξιά | 30 | ||||||||
| 7 |
Τρέχουσα κατανάλωση |
Είναι | 25 | 3.0 | μA | Σημείωση 5 | ||||
Δοκιμασία αξιοπιστίας
| Τμήμα δοκιμής | Συνθήκη δοκιμής |
|
Αποθήκευση σε υψηλή θερμοκρασία και υγρασία
|
60°C, 90%RH, 48 ώρες· |
|
Αποθήκευση σε χαμηλή θερμοκρασία
|
-10°C, 48 ώρες |
|
Αποθήκευση σε υψηλή θερμοκρασία
|
+60°C, 48 ώρες |
|
Λειτουργία σε χαμηλή θερμοκρασία
|
0 °C, 48 ώρες, καθορισμένη τάση |
|
Λειτουργία σε υψηλή θερμοκρασία
|
+50°C, 48 ώρες, καθορισμένη τάση |
Προσαρμογή
| Εφαρμογή | Δείκτης μετρητών |
| Εμφάνιση περιεχομένου | ψηφία + κουκίδες + μοτίβα |
| Δραστηριακή τάση | 3.3V ή σύμφωνα με την απαίτησή σας |
| Μέθοδος οδήγησης | σύμφωνα με το αίτημά σας |
| Γωνία θέασης | 6H 9H 12H |
| Λογισμική LCD | ΤΝ STN FSTN HTN VA DFSTN προαιρετικό |
| Τρόπος εμφάνισης | Αρνητικά θετικά Αντανακλαστικά, διαφαινόμενα, μεταδοτικά |
| Τρόπος σύνδεσης | Μεταλλικές καρφίτσες / καουτσούκ / άλλες |
| Πίσω φως | Καμία ή με λευκό και μπλε φως |
| Διοίκηση τάσης | Δυναμική τάση |
| Ελεγκτής | Καμία ή σύμφωνα με το αίτημα |
| Διασύνδεση | I2C ή άλλα |
| Δραστηριακή τάση | -20~+70°C (συνήθως), σύμφωνα με το αίτημά σας |
| Τεχνική διάταξη | -30~+80°C (συνήθως), σύμφωνα με το αίτημά σας |
| OEM/ODM | Αποδεκτό |
| Σχεδιασμός συστήματος | Δέχεται το σχεδιασμό λογισμικού και υλικού του συστήματος που σχετίζεται με την μονάδα LCD |
| Εγγύηση | 12 μήνες δωρεάν, με πληρωμένη εγγύηση |
| Συσκευή | Πλαστική σακούλα + αφρό + χαρτόνι |
| μέγεθος κουτί | 41.5x36x50cm |
| Χρόνος λήψης δειγμάτων | 3-20 εργάσιμες ημέρες |
| Προσαρμόστε τον χρόνο προετοιμασίας | 15-30 εργάσιμες ημέρες |
| Προγραμματισμός παραγωγής | 7 ημέρες για διαθέσιμα σχέδια, προσαρμοσμένα: 35~40 ημέρες |
| Πιστοποίηση | Ροχς, Ρέιχ. |

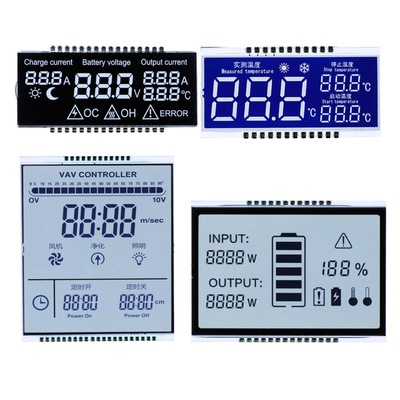

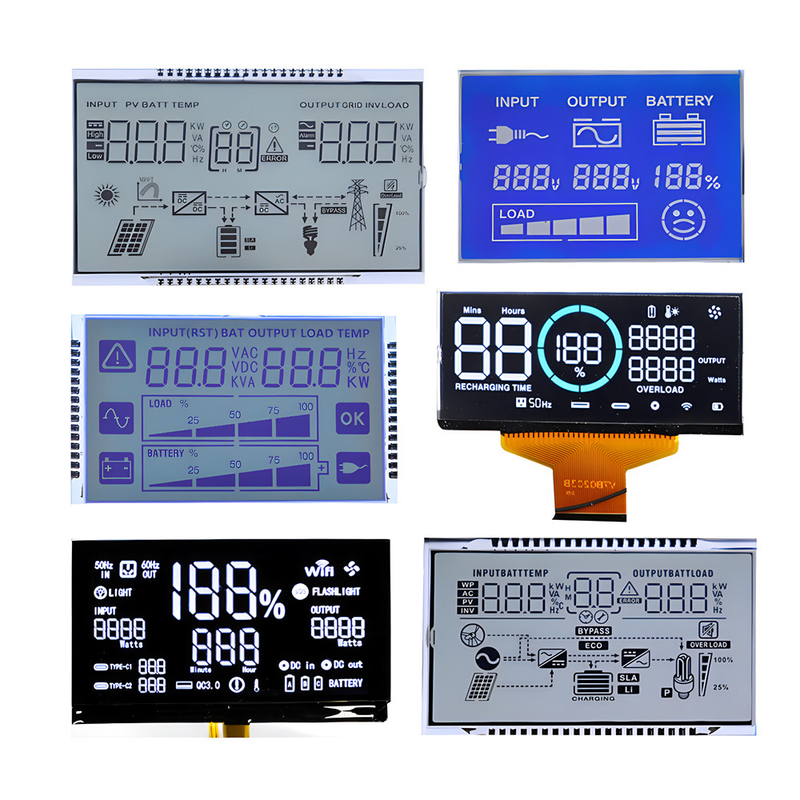

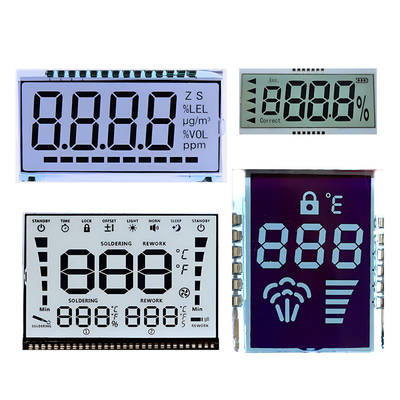

Παρουσιάζονται προϊόντα
