Λεπτομέρειες:
|
| Προϊόν: | Προσαρμοσμένη μονοχρωματική οθόνη LCD | Τρόπος εμφάνισης: | Θετικό, Αναστολή/Αναστολή |
|---|---|---|---|
| Συνθήκη οδήγησης: | Πολλαπλή οδήγηση | Δραστηριακή τάση: | 3.0 β |
| Οπτική: | Όλες οι γωνίες εξέτασης | Τύπος οθόνης: | ΤΝ HTN |
| Μέγεθος: | 2 ίντσες ή προσαρμοσμένο μέγεθος | Πίσω φωτισμός: | Λευκό / Κίτρινο / Μπλε / Κίτρινο |
| θερμοκρασία λειτουργίας: | -30°C σε +80°C | Θερμοκρασία αποθήκευσης.: | -35°C σε +85°C |
| Σύνδεση: | σύνδεση με μεταλλικές καρφίτσες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Εγγύηση: | ένα έτος | Χρόνος απόκρισης: | 0,1 κα |
| Επισημαίνω: | Εμφάνιση LCD τμήματος FSTN,Μονοχρωματική οθόνη LCD με τμήμα,Επίδειξη τμήματος LCD της TN |
||
Περιγραφή
Ο απλούστερος πίνακας LCD TN αποτελείται από δύο πόλωση, δύο γυάλινα υπόστρωμα με διαφανή ηλεκτρόδια, ITO (οξείδιο ινδίου κασσίτερου),και ένα λεπτό στρώμα υλικού υγρών κρυστάλλων τοποθετημένο ανάμεσα στα ηλεκτρόδια.
Όταν σβήσει η τάση, το φυσικό φως από την πηγή φωτός γίνεται πολωμένο φως μέσω του κορυφαίου πολωτή.Τριγυρίζει μαζί με το υγρό κρύσταλλο στρώμα στριμμένο στρίψε 90 μοίρες για να φτάσει κάτω πόλωση μέσα από το κάτω γυαλίΛόγω του ότι το φως πόλωσης είναι παράλληλο με τον κατώτατο πόλωση, μέσω του πόλωση, μπορούμε να δούμε φως (λευκά ή γκρίζα pixels).
Όταν ενεργοποιηθεί η τάση, τα μόρια υγρών κρυστάλλων θα είναι κάθετα στην επιφάνεια του γυαλιού και θα χάσουν την παραμόρφωσή τους υπό την επίδραση ενός ηλεκτρικού πεδίου.Όταν το πολωμένο φως συναντά ένα νεματικό υγρό κρύσταλλο στρώμα, διατηρεί την αρχική του διαφάνεια χωρίς στρέβλωση Λόγω της κατακόρυφης θέσης του γραμμικού φωτός και του κατώτατου πόλικοποιητή, θα μπλοκαριστεί από τον κατώτατο πόλικοποιητή.Είδαμε πραγματικά φως (μαύρα pixels)
Συνοπτικά, καταλαβαίνουμε ότι:
Γιατί ονομάζουμε TN στρεβλή οθόνη επειδή διαστρεβλώνει 90 μοίρες,
Έχουμε μια θετική οθόνη πάνω, που είναι ένα μαύρο χαρακτήρα σε λευκό ή γκρι φόντο.
Υπάρχουν δύο λειτουργίες για τα γυάλινα πάνελ: θετική λειτουργία (λευκό/πράσινο φόντο με μαύρο κείμενο) ή αρνητική λειτουργία (μαύρο φόντο με λευκό/πράσινο κείμενο).Ο λόγος για τον οποίο το TN LCD δεν μπορεί να αποκτήσει ένα λευκό χαρτί είναι ότι η πόλωση κόβει το μεγαλύτερο μέρος του φωτός, και μόνο το 20% έως 40% του φωτός μπορεί να περάσει από το TN LCD.
| Τύπος οθόνης | Δικαίωμα TN/HTN/STN/FSTN/VA |
| Τρόπος εμφάνισης | Θετικό / αρνητικό προαιρετικό |
| Κατεύθυνση θέασης | 3:00/6:00/9:00/12:00 προαιρετικό |
| Τρόπος πολωτή | Διάταξη: |
| Μέθοδος οδήγησης | Στατική/Πολλαπλή οδήγηση προαιρετική |
| Τετάρτη κίνησης | 2.5V - 5V προαιρετικά |
| Μέθοδος σύνδεσης | FPC/Metal Pin/χωρίς προαιρετικό |
| Θερμοκρασία λειτουργίας | -25°C έως 80°C/προσαρμόσιμο |
| Θέρμανση αποθήκευσης | -30°C έως 85°C/προσαρμόσιμο |
| Περιοχή μονάδας | Προσαρμόσιμη |
| Πεδίο παρακολούθησης | Προσαρμόσιμη |
Γενικά ερωτήματα:
Ε: Τι γίνεται με την εγγύηση;
Α: 1 έτος εγγύηση, σωστή χρήση.
Ε: Μπορώ να έχω το δείγμα;
Α: Ναι, συνήθως υπάρχουν διαθέσιμα δείγματα.
Ε:Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Α: Για παραγγελίες δειγμάτων, είναι αποδεκτές μικρές παρτίδες.
Ε:Ποιο είναι το χρόνο παράδοσης;
Α: Για παραγγελίες δειγμάτων, 15-20 εργάσιμες ημέρες είναι επαρκείς, ενώ για χονδρικές αγορές, απαιτούνται περίπου 30-35 ημέρες ή διαπραγματεύονται μαζί μας.
Ε:Μπορεί να επιστραφεί το τέλος εργαλείων;
Α: Ναι, εάν η ποσότητα είναι κατάλληλη.
Ηλεκτρο-οπτικά χαρακτηριστικά
| ΟΧΙ |
Τμήμα
|
Σύμβολο
|
TEMP(°C)
|
Αξιολόγηση |
Μονάδα
|
Σημείωση
|
||||
|
Ελάχιστο
|
Τύπος
|
Μαξ
|
||||||||
| 1 |
Δραστηριακή τάση |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Σημείωση 1 | ||
| 2 |
Χρόνος απόκρισης
|
Ώρα ανάδυσης.
|
Τρ | 25 | 100 | ms | Σημείωση 2 | |||
|
Ώρα πτώσης
|
Tf | 25 | 150 | |||||||
| 3 |
Δραστηριακή συχνότητα |
fF | 25 | 75 | Hz | |||||
| 4 |
Ποσοστό αντίθεσης |
Αρ | 25 | 2 | 5 | Σημείωση 3 | ||||
| 5 |
Κατεύθυνση θέασης |
6Ώρα 13:00 | Σημείωση 4 | |||||||
| 6 |
Γωνία θέασης Cr≥2
|
12H = 90° | θup | 25 | 10 | Σημείο | Σημείωση 4 | |||
| 6H f = 270° | θκάτω | 40 | ||||||||
| 3H f =0° | αριστερά | 40 | ||||||||
| 9H f = 180° | θδεξιά | 40 | ||||||||
| 7 |
Τρέχουσα κατανάλωση |
Είναι | 10 | 3.0 | μA | Σημείωση 5 | ||||
Προσαρμογή
| Εφαρμογή | Δείκτης μετρητών |
| Εμφάνιση περιεχομένου | ψηφία + κουκίδες + μοτίβα / πίνακας κουκίδων / γραφικό |
| Δραστηριακή τάση | 2.5V ή σύμφωνα με την απαίτησή σας |
| Μέθοδος οδήγησης | σύμφωνα με το αίτημά σας |
| Γωνία θέασης | 6H 9H 12H 3H |
| Λογισμική LCD | ΤΝ STN FSTN HTN VA DFSTN προαιρετικό |
| Τρόπος εμφάνισης | Αρνητικό θετικό ανακλαστικό διαφαινόμενο μεταδοτικό |
| Τρόπος σύνδεσης | Μεταλλική καρφίτσα / καουτσούκ / FPC / άλλα |
| Πίσω φως | Καμία ή με λευκό και μπλε φως |
| Διοίκηση τάσης | Δυναμική τάση / Στατική |
| Ελεγκτής | Καμία ή σύμφωνα με το αίτημα |
| Διασύνδεση | I2C / SPI / άλλα |
| Δραστηριακή τάση | -20~+70°C (συνήθως), σύμφωνα με το αίτημά σας |
| Τεχνική διάταξη | -30~+80°C (συνήθως), σύμφωνα με το αίτημά σας |
| OEM/ODM | Αποδεκτό |
| Σχεδιασμός συστήματος | Δέχεται το σχεδιασμό λογισμικού και υλικού του συστήματος που σχετίζεται με την μονάδα LCD |
| Εγγύηση | 12 μήνες δωρεάν, πληρωμένη εγγύηση |
| Συσκευή | Πλαστική σακούλα + αφρό + χαρτόνι |
| μέγεθος κουτί | 41.5x36x50cm |
| Χρόνος λήψης δειγμάτων | 3-20 εργάσιμες ημέρες |
| Προσαρμόστε τον χρόνο προετοιμασίας | 20-35 εργάσιμες ημέρες |
| Προγραμματισμός παραγωγής | 7 ημέρες για διαθέσιμα σχέδια, προσαρμοσμένα: 30~35 ημέρες |
| Πιστοποίηση | Ροχς, Ρέιχ. |

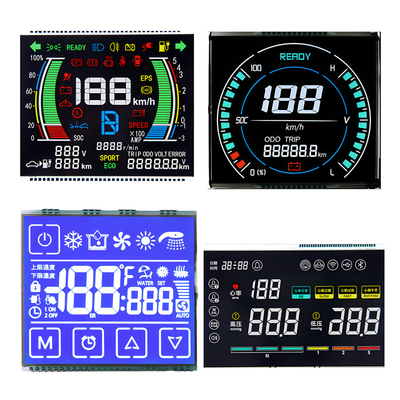

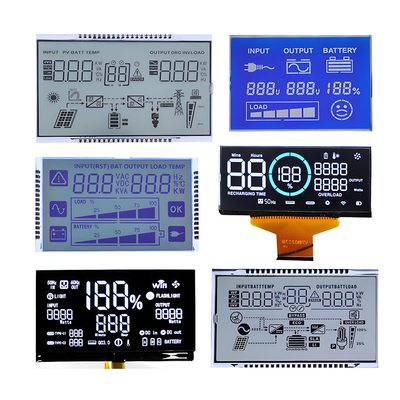

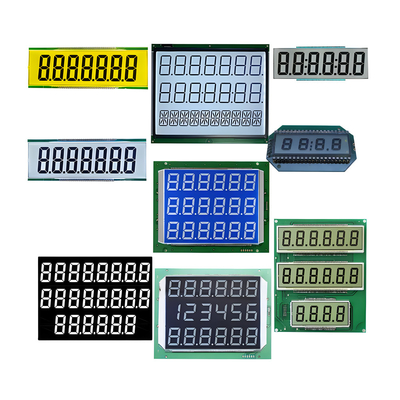

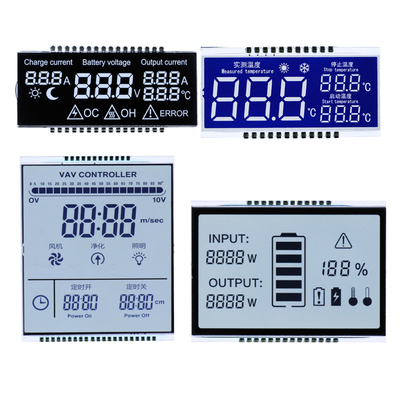

Παρουσιάζονται προϊόντα
