Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ TFT 2,4 ίντσας | οθόνη αφής: | Ανθεκτική οθόνη αφής |
|---|---|---|---|
| Απόφαση: | 240*320 | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Διασύνδεση: | MCU (προσαρμόσιμη) | Αριθμός πιν: | 25 καρφίτσες (προσαρμόσιμες) |
| Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) | Φωτεινότητα επιφάνειας: | 800 cd/m2 (προσαρμόσιμο) |
| Κύκλος ελέγχου οδηγού: | ST7789V | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 240x320 IPS TFT οθόνη,2Δείκτης IPS TFT.4 ιντσών,Δείκτης 800nits IPS TFT |
||
Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για τον προσδιορισμό των οχημάτων που χρησιμοποιούνται για την παραγωγή οχημάτων είναι οι εξής:
Περιγραφή
Η SAEF TECHNOLOGY SF-TC240H-8269B-T είναι οθόνη LCD TFT τύπου IPS με διαγώνιο 2,4 ίντσες. Η ανάλυση της οθόνης είναι 240x320 QVGA και λόγω της χρήσης της τεχνολογίας IPS,το προϊόν έχει γωνία θέασης 80 μοιρών από οποιαδήποτε κατεύθυνση. Οι εξωτερικές διαστάσεις του προϊόντος αυτού είναι 60,26 * 42,72 * 3mm, χρησιμοποιώντας ST7789V driver IC και MCU interface.που μπορεί να ανταποκρίνεται στις απαιτήσεις της συντριπτικής πλειοψηφίας των εφαρμογών του προϊόντοςΤο προϊόν αυτό είναι εξοπλισμένο με μια αντίστοιχη οθόνη αφής (RTP), η οποία είναι πιο βολική στη χρήση και παρέχει μια πολύ καλή εμπειρία χρήστη.
Εφαρμογή
Αυτή η μονάδα LCD TFT 2,4 ̊ χρησιμοποιείται ευρέως σε τηλεχειριστήρια, ιατρικές συσκευές χειρός, μικρά όργανα μέτρησης, αναλυτές, έξυπνα ρολόγια, φορητές συσκευές κλπ.
Σχεδίαση
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED_K | Ο | Καθοδικός LED |
| 2 | LED_A | Ο | Άνωση LED |
| 3 | Εθνική Τράπεζα | Εγώ... | Γη |
| 4 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 5 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 6 | ΕΜΑΡΚΑ | Ο | Σφραγίδα εξόδου με αποτέλεσμα δάκρυα |
| 7 | /CS | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 8 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 9 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
| 10 | /WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 11 | /RD | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 12 | Εθνική Τράπεζα | Εγώ... | Γη |
| 13-20 | DB7-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 21 | Εθνική Τράπεζα | Εγώ... | Γη |
| 22 | XR | Ο | Πιν του πίνακα αφής |
| 23 | YD | Ο | Πιν του πίνακα αφής |
| 24 | XL | Ο | Πιν του πίνακα αφής |
| 25 | ΕΥ | Ο | Πιν του πίνακα αφής |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Πίσω φωτισμός LEDπροδιαγραφές
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ | Δοκιμή |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=80mA |
| Τρόπος τροφοδοσίας | Αν | - | 80 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | - | mW | - | |
| Φωτεινή ένταση για LCM | | - | 800 | - | Cd/m2 | Αν=80mA |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=80 mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||
Προδιαγραφές οθόνης αφής
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | μονάδα | Σημείωση |
| Διαφάνεια | - | - | 82 | - | % | JIS K-7105 |
| Ομίχλη | - | - | 1 | - | % | JIS K-7105 |
| Σκληρότητα της επιφάνειας | - | - | 3 | - | H | 150gf 45° |
| Δυνατότητα απολέπισης FPC | - | 5 | - | N | προς τα πάνω 90° | |
| Δυνατότητα κάλυψης | - | - | 3 | - | κύκλος | R=1.0, 90° |
| Δύναμη εισόδου | - | - | 50 | Γυναίκα | - | |
| Διορισμένη τάση | Επικοινωνία | 7 | V | Δ.Σ. | ||
| Αντίσταση στον άξονα Χ | Rx | 300 | 900 | Πίνακας PIN FPC | ||
| Αντίσταση στον άξονα Χ | Ρυ | 200 | 500 | |||
| Γραμμικότητα | - | - | ±1.5 | ±2.0 | % | - |
| Μιλώντας. | - | - | - | 20 | ms | - |
| Αντίσταση μόνωσης | Ρι | 10 | - | - | MΩ | - |
| Σημειώσεις | - | 100,000 | - | - | Χρόνος | - |
| Εισαγωγή Ζωή | - | 1,000,000 | - | - | Χρόνος | - |
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | |||
| Ελάχιστο | Τύπος | Μαξ | ||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 15 | - | Κυρία | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ | θ=0, | - | 250 | - | - | |
| 4 | Παρακολούθηση | Ορίστε. | θR | Επενδύσεις | - | 80 | - | Σημείο |
| θL | - | 80 | - | |||||
| Βερ. | Θ+ | - | 80 | - | ||||
| Θ- | - | 80 | - | |||||

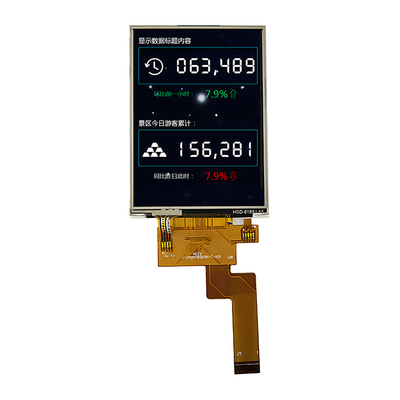

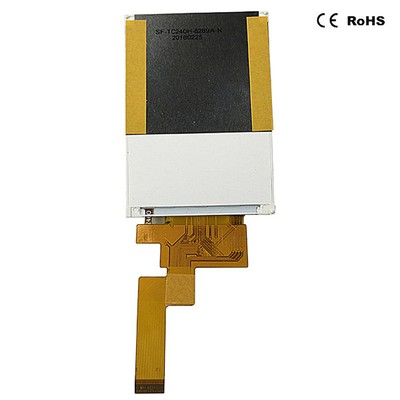

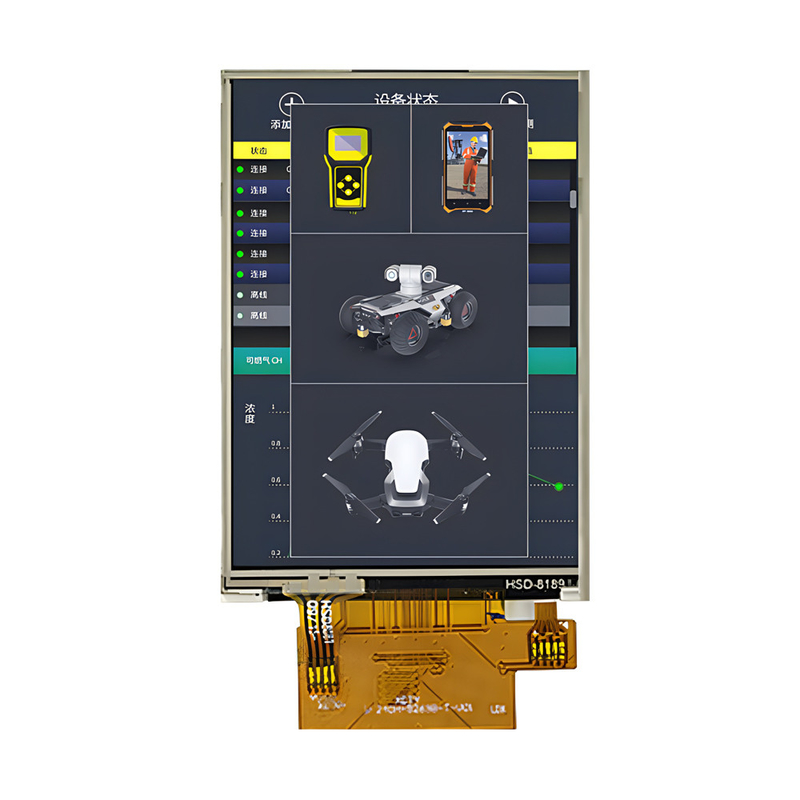

Φωτογραφία προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
