Λεπτομέρειες:
|
Κλειδιά: | 13.3 ιντσών TFT LCD με CTP | Απόφαση: | 1920*1080 εικονοκύτταρα |
---|---|---|---|
Διεπαφή LCD: | EDP | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
οθόνη αφής: | CTP | Διεπαφή CTP: | USB |
Ενεργός χώρος: | 293.76 x 165,24 χιλιοστά | Εργασιακή θερμοκρασία.: | -10°C έως +60°C |
Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | Μονάδα οθόνης PCAP TFT LCD 1000 nits,μονάδα οθόνης LCD 1920x1080 PCAP TFT |
Σχετικά με αυτό το στοιχείο SFTO1330XC-7119A3CT
Ανυψώστε την οπτική εμπειρία σας με τη μονάδα οθόνης LCD TFT 13,3 ιντσών που διαθέτει οθόνη αφής PCAP (Projected Capacitive).Αυτή η υψηλής απόδοσης οθόνη συνδυάζει εντυπωσιακά οπτικά με ευαίσθητη δυνατότητα αφής, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών.
Υψηλή ανάλυση: Απολαύστε καθαρά και καθαρά οπτικά με ανάλυση 1920x1080 pixel, παρέχοντας εξαιρετική ποιότητα εικόνας για οποιαδήποτε εφαρμογή, είτε για βιομηχανική χρήση, ιατρικές συσκευές,ή διαδραστικά περίπτερα.
Εξαιρετική φωτεινότητα: Με επίπεδο φωτεινότητας 1000 νιτ, η οθόνη αυτή εξασφαλίζει εξαιρετική ορατότητα ακόμη και σε καλά φωτισμένα περιβάλλοντα, καθιστώντας την κατάλληλη για εσωτερικές και εξωτερικές εφαρμογές.
Η τεχνολογία PCAP Touchscreen: Η τεχνολογία Projected Capacitive Touch (PCAP) προσφέρει μια ομαλή και ευαίσθητη εμπειρία αφής, υποστηρίζοντας τη λειτουργία multi-touch για βελτιωμένη αλληλεπίδραση με τον χρήστη.
Διασύνδεση EDP: Εξοπλισμένη με ενσωματωμένη διεπαφή DisplayPort (EDP), η εν λόγω μονάδα οθόνης διευκολύνει την εύκολη ενσωμάτωση σε διάφορα συστήματα, εξασφαλίζοντας ταχεία και αποτελεσματική μεταφορά δεδομένων.
Η μονάδα οθόνης LCD TFT 13,3 ιντσών είναι ιδανική για μια ποικιλία χρήσεων, συμπεριλαμβανομένων:
Σχεδιασμένο για απόδοση και αξιοπιστία, το 13,3 ιντσών TFT LCD Display Module με PCAP Touchscreen είναι η λύση για υψηλής ποιότητας οπτικές εμπειρίες.εξαιρετική φωτεινότητα, και φιλικές προς το χρήστη δυνατότητες αφής, η οθόνη αυτή είναι κατασκευασμένη για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων εφαρμογών.
Αναβαθμίστε τα έργα σας σήμερα με το 13,3 ιντσών TFT LCD Display Module και απολαύστε εκπληκτικά οπτικά στοιχεία και απρόσκοπτη αλληλεπίδραση που θα εντυπωσιάσουν τους χρήστες σας!
Προδιαγραφή του προϊόντος
Χαρακτηριστικά |
Μέγεθος | 13.3 ίντσες |
Απόφαση | 1920 (οριζόντια) x 1080 (κατάσημη) | |
Διασύνδεση | Δοκιμαστικό σύστημα | |
Τύπος σύνδεσης | 20455-030E-76 (I-PEX) | |
Βαθμό χρώματος | 16.7M | |
Τύπος τεχνολογίας | A-si | |
Δείχνει τα pixel pitch (mm) | 0.153 x 0.153 | |
Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
Τρόπος εμφάνισης | Συνήθως μαύρο | |
ΤΠ Δοκιμαστής IC | Εθνική Κεντρική Αρχή | |
Επεξεργασία επιφάνειας LCD | Αντιφωτιστική επικάλυψη: ((3H) | |
Κατεύθυνση θέασης | Ε/Δ/Λ/Ρ:85/85/85/85 | |
Αντιδιαστολή | 1000:1 | |
Χρωματική φάση | 72% | |
Φωτεινότητα ((cd/m2) | 1000 ((ΤΥΠ.) | |
Κατανάλωση ενέργειας |
LCD:1.8 ((W)) ((Max)) ((White Pattern)) |
|
Αριθμοί LED | 50 LEDS | |
Βάρος (g) | - | |
Μηχανικές |
Περιγραφή (W x H x D) (mm) | 3070,55 x 185,62 x 7,25 mm |
ΤΠ Περιοχή ορατότητας φακού ((mm) |
294.36x165.84 |
|
ΔΕΠ (Δ × Δ × Δ) (μμ) | 305.19 x 177,69 x 5,25 mm | |
Ενεργός χώρος οθόνης οθόνης LCD ((mm) | 293.76 x 165.24 | |
Με/χωρίς TSP | Με την TSP |
Εξωτερικό σχέδιο
Ορισμός καρφίτσης διεπαφής
Τερματικό |
Σύμβολο |
Εργασίες |
|
1 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
2 |
H-GND |
Γη |
|
3 |
LAN1 N |
Συμπληρωματική σύνδεση σήματος _Lane1 |
|
4 |
LAN1 P |
Αληθινή σύνδεση σήματος _Lane1 |
|
5 |
H-GND |
Γη |
|
6 |
Δικτυακό δίκτυο |
Συμπληρωματική σύνδεση σήματος _Lane0 |
|
7 |
ΛΑΝ0_Π |
Αληθινή σύνδεση σήματος _Lane0 |
|
8 |
H-GND |
||
9 |
AUXP |
Αληθινή σύνδεση σήματος _υποβοηθητικό κανάλι |
|
10 |
AUXN |
||
11 |
H-GND |
Γη |
|
12 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
13 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
14 |
ΒΙΣΤ |
Ενεργοποίηση αυτοδοκιμαστικής δοκιμής πίνακα |
|
15 |
H_GND |
Γη |
|
16 |
H_GND |
Γη |
|
17 |
HPD |
HPD ((Hot Plug Detect) Σημαντική καρφίτσα |
|
18 |
BL_GND |
Γη υψηλής ταχύτητας |
|
19 |
BL_GND |
Γη υψηλής ταχύτητας |
|
20 |
BL_GND |
Γη υψηλής ταχύτητας |
|
21 |
BL_GND |
Γη υψηλής ταχύτητας |
|
22 |
Βλ EN |
Πίσω φωτισμός ενεργοποιημένος/αποσβημένος |
|
23 |
BL PWM |
Πίσω φωτισμός PWM Dimming |
|
24 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
25 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
26 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
27 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
28 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
29 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
30 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
Ηλεκτρικές προδιαγραφές
Παράμετρος |
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
Παρατηρήσεις |
|
Φως επιφάνειας |
800 | 1000 | cd/m2 | |||
Τετάρτη |
ΔΕΔ |
3.0 |
3.3 |
V |
Σημείωση 1 |
|
Επιτρεπόμενη τάση ροπής εισόδου |
VRF |
- |
- |
100 |
mV |
Σε VDD = 3,3V |
Τρόπος τροφοδοσίας |
ΔΕΔ |
- |
- |
mA |
Σημείωση 1 |
|
Διαφορετική τάση εισόδου |
VID |
- |
1320 |
mV |
||
Κατανάλωση ενέργειας |
0.9 |
|
W |
Σημείωση 1 |
||
- |
4 |
- |
W |
Σημείωση 2 |
||
- |
4.9 |
- |
W |
Οπτικά χαρακτηριστικά
Άρθρα | Σύμβολο | Υπόθεση | Προδιαγραφές | Μονάδα | |||
- Μίνι. | Τύπος. | Μαξ. Μαξ. | |||||
Αντιδιαστολή | Επενδύσεις |
Ο=0 βαθμοί |
700 | 1000 | |||
Φωτισμός λευκού | ΕΠΙ | 800 | 1000 | cd/m2 | |||
Χρόνος απόκρισης | TR+TF | 30 | 35 | ms | |||
Χρωματικότητα |
Κόκκινο | XR | (0,642) | ||||
ΥΡ | (0,333) | ||||||
Πράσινο | Xg | (0,301) | |||||
Ναι. | (0.621) | ||||||
Μπλε | XB | (0,153) | |||||
YB | (0,055) | ||||||
Λευκό | Xw | (0.313) | |||||
- Ναι. | (0.329) | ||||||
Γωνία θέασης |
Ορίστε. | 11 (τρία) |
Κέντρο CR≥10 |
80 | 85 |
χλμ |
|
12 ((9 η ώρα) | 80 | 85 | |||||
Βερ. | θ2 ((12 η ώρα) | 80 | 85 | ||||
θ1 ((6 η ώρα) | 80 | 85 | |||||
Αναλογία NTSC | % | 65 | 72 | % |

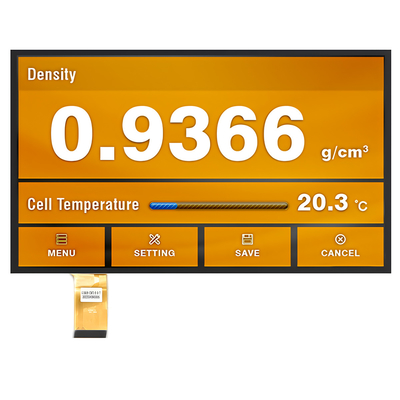

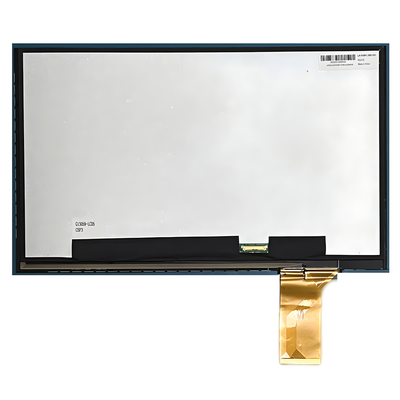

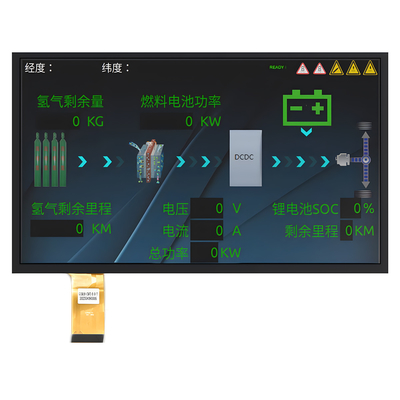

Εικόνα προϊόντος
