Λεπτομέρειες:
|
Προϊόν: | 1.3 ίντσες IPS TFT LCD | Εικόνα αφής: | Χωρίς |
---|---|---|---|
Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | Προσαρμόσιμη |
Κατεύθυνση θέασης: | Ελεύθερη οπτική γωνία (80/80/80/80) | Διασύνδεση: | Διεπαφή SPI |
Αριθμός πιν: | 12 καρφίτσες | Σύνδεση: | Συμπλέκτης |
Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | 1.3 ιντσών τετραγωνική οθόνη LCD,Εικονική οθόνη LCD 240x240,1.3 ιντσών SPI LCD οθόνη |
1.3 ιντσών IPS TFT LCD 12 πινς Εισαγωγή προϊόντος
Το SFTO130JY-7167AN είναι μια πλήρως έγχρωμη τετραγωνική οθόνη TFT LCD με διαγώνιο 1,3 ίντσες και ανάλυση 240x240.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του μοντέλου SFTO130JY-7167AN είναι 26.16x29.22 mm και το μέγεθος της ενεργού περιοχής είναι 23.4x23.4 mm.
Η τεχνολογία IPS που χρησιμοποιείται στο προϊόν εξασφαλίζει ότι οι χρήστες μπορούν να απολαμβάνουν την πανοραμική θέα της οθόνης και μια εξαιρετική εμπειρία χρήστη από οποιαδήποτε κατεύθυνση.Ο ελεγκτής ST7789P3 είναι ενσωματωμένος στη μονάδα, με εύρος τάσης λογικής τροφοδοσίας 3.0V έως 3,6V. Μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.Το FPC του SFTO130JY-7167AN μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη και μπορεί να εξοπλιστεί με νέα σχεδιασμένη αντίσταση οθόνης αφής (RTP) ή χωρητική οθόνη αφής.
Ειδικότητα
Άρθρο | Περιεχόμενο |
Μέγεθος LCD | 1.3 ίντσες (διαγώνια) |
Τρόπος εμφάνισης | Συνήθως μαύρο |
Απόφαση | 240 ((H) RGB x 240 ((V) |
Σημεία | 00,0975 (H) x 0,0975 ((V) mm |
Ενεργός χώρος | 23.4 ((H) x 23,4 (V) mm |
Μέγεθος μονάδας | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Χρωματική διάταξη | RGB Βόρεια λωρίδα |
Διασύνδεση | ΠΕΠ |
Δραστηριότητα IC | ΣΤ7789P3 |
Φωτεινότητα | 250 (TYP) cd/m2 |
Κατεύθυνση θέασης | Όλη η θέα |
Πίσω φωτισμός | 2 Λευκό LED |
Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
Βάρος | ΔΕΠ |
1.3 ίντσες IPS TFT LCD 12 πινς Σχέδιο προϊόντος
Ορισμός πιν
- Όχι, όχι, όχι. | Σύμβολο | Περιγραφή |
1 | Εθνική Τράπεζα | Γη |
2 | LEDK | Καθοδός φώτος πίσω |
3 | LEDA | Άνωδος του φώτος πίσω |
4 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
5 | Εθνική Τράπεζα | Γη |
6 | Εθνική Τράπεζα | Γη |
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
10 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
11 | Επαναφορά | Πίνακα επαναφοράς LCM |
12 | Εθνική Τράπεζα | Γη |
Ηλεκτρικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Φωτεινότητα |
- Δεν ξέρω. |
250 |
- Δεν ξέρω. |
Cd/m2 |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
Γωνία θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Σημείο |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Αντιδιαστολή | Επενδύσεις | - | 25 oC | 800 | - | - | |
Χρώμα συντεταγμένων CIE |
Λευκό | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
Κόκκινο | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Πράσινο |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Μπλε |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
Διαπερατότητα (με πόλωση) | 4. 18 | 4.65 | % |

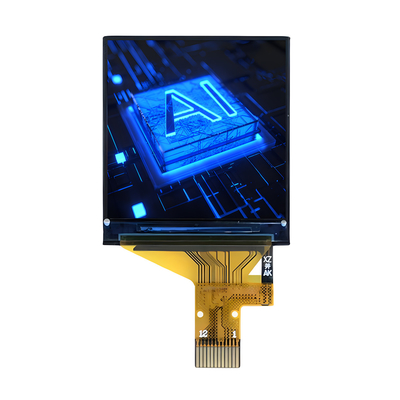

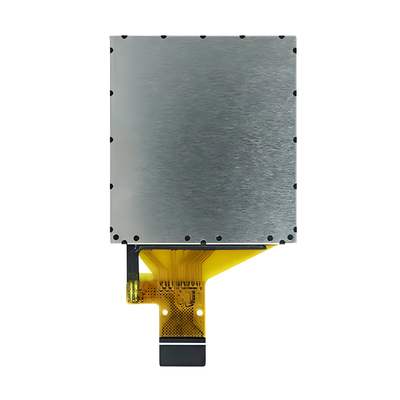

1.3 ιντσών IPS TFT LCD 12 πινών Εικόνα προϊόντος
