Λεπτομέρειες:
|
| Προϊόν: | 1.54 ιντσών TFT LCD | Εικόνα αφής: | Χωρίς |
|---|---|---|---|
| Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Διασύνδεση: | Διεπαφή SPI |
| Αριθμός πιν: | 10 ΚΑΡΦΙΤΣΕΣ | Σύνδεση: | Συμπλέκτης |
| Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | SPI Διασύνδεση Διάμετρος οθόνη LCD,Δείκτης LCD 240*240 Dots Square,Τετραγωνική LCD επίδειξη 1 |
||
IPS TFT 1,54 ιντσών, SPI TFT LCD 1,54 ιντσών Εισαγωγή προϊόντος
Η τετραγωνική οθόνη οθόνης αναφέρεται σε ένα ειδικό προϊόν LCD με αναλογία όψεως 1:1Οι τετράγωνες οθόνες προσελκύουν σταδιακά την προσοχή των ανθρώπων, με εξαιρετικά λεπτό μέγεθος, υψηλή φωτεινότητα,μακρά διάρκεια ζωής της οθόνηςΗ SAEFDISPLAY μπορεί να παρέχει τετράγωνες οθόνες με μεγέθη 0,85 ", 1,3", 1,33 ", 1,4", 1,44 ", 1,54", 3,95 ", 4" και 7,6 ", οι οποίες χρησιμοποιούνται πιο συχνά σε συσκευές χειρός,έξυπνες οικιακές συσκευές, και άλλα ειδικά περιβάλλοντα εγκατάστασης.
Το SFTO154JY-7166AN είναι μια πλήρως χρωματιστή τετράγωνη οθόνη TFT LCD με διαγώνιο 1,54 ιντσών και ανάλυση 240x240.κάνοντας το πολύ βολικό για τους χρήστες να προγραμματίζουν και να χρησιμοποιούνΤο μέγεθος της μονάδας του SFTO154JY-7166AN είναι 31.52 x 33.72mm και το μέγεθος της ενεργού περιοχής είναι 27.72 x 27.72mm. Ελέγχεται από το ST7789P3, με εύρος τάσης παροχής ενέργειας λογικής από 3.0V έως 3.6V.
Το τετράγωνο αυτό TFT LCD μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -20 °C έως +70 °C και το εύρος θερμοκρασίας αποθήκευσης του είναι -30 °C έως +80 °C.Το SFTO154JY-7166AN μπορεί να είναι εξοπλισμένο με νέα σχεδιασμένη αντίστοιχη οθόνη αφής (RTP) ή χωρητική οθόνη αφής.
Ειδικότητα
| Άρθρο | Προδιαγραφές | Μονάδα |
| Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. | / |
| Κατεύθυνση θέασης | ΟΛΑ | / |
| Χρώματα | 262 χλμ. | / |
| Δραστηριότητα IC | ΣΤ7789 | / |
| Τύπος διεπαφής | 4 SPI καλωδίου | / |
| Διαμετρικό περίγραμμα | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
χμ |
| Ενεργός χώρος οθόνης LCD | 27.72 ((W) x 27.72 ((H) |
χμ |
| Απόφαση | 240 RGB ((H) x 240 ((V) | pixel |
| Πιξέλες | 0.1155 ((W) x 0.1155 ((H) |
χμ |
IPS TFT 1,54 ίντσες, SPI TFT LCD 1,54 ίντσεςΣχέδιο προϊόντος
Ορισμός πιν
|
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Γη |
|
2 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 3 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 4 | ΣΚΛ | Σημαντική καρφίτσα ρολογιού |
| 5 | ΣΔΑ | Εισαγωγή / έξοδος σειριακών δεδομένων |
| 6 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 7 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | LEDA | Άνωδος του φώτος πίσω |
| 10 | LEDK | Καθοδός φώτος πίσω |
Μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Τίποτα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Τίποτα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Φωτεινότητα |
- Δεν ξέρω. |
250 |
- Δεν ξέρω. |
Cd/m2 |
Οπτικές προδιαγραφές
| Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | ||
|
Περιοχή γωνίας θέασης |
Οριζόντια | Θ3 |
Επενδύσεις |
75 | 80 | - | Δέκα. | |
| Θ9 | 75 | 80 | - | Δέκα. | ||||
| Βόρειος | Θ12 | 75 | 80 | - | Δέκα. | |||
| Θ6 | 75 | 80 | - | Δέκα. | ||||
| Αναλογία αντίθεσης |
Επενδύσεις |
Θ = 0 |
700 |
900 |
- |
- |
||
| Διαβίβαση | Τρ |
- |
4.6 | 5.4 |
- |
% | ||
| Χρωματική διάσταση |
ΓΚ |
- |
45 |
50 |
- |
% | ||
|
Αναπαραγωγήσε χρώμα |
Κόκκινο |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ρυ | 0.300 | 0.282 | 0.660 | - | ||||
|
Πράσινο |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Γυ | 0.514 | 0.544 | 0.574 | - | ||||
|
Μπλε |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| Από | 0.125 | 0.155 | 0.185 | - | ||||
| Λευκή χρωματικότητα | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Ο Γουάι | 0.304 | 0.334 | 0.364 |
- |
||||
| Χρόνος απόκρισης | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

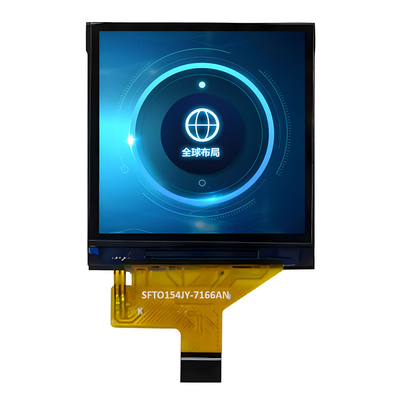

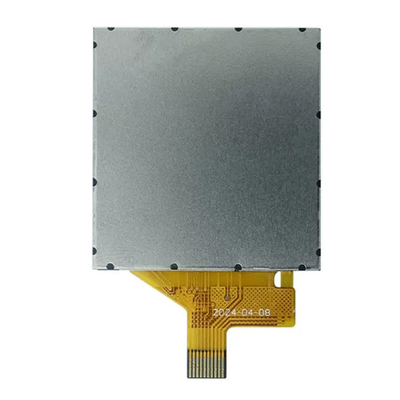

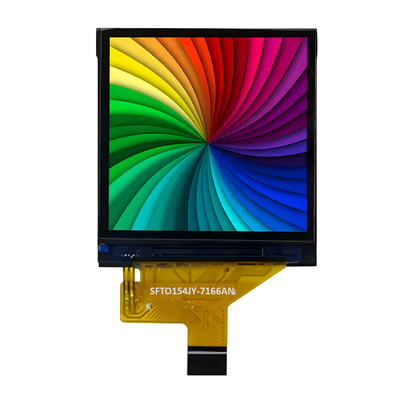

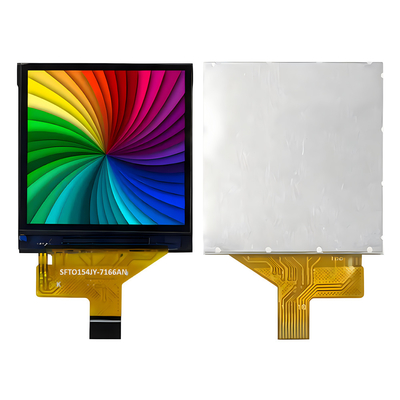

IPS TFT 1,54 ίντσες, SPI TFT LCD 1,54 ίντσεςΕικόνα προϊόντος
Προϋπόθεση δοκιμής αξιοπιστίας
| - Όχι, όχι. |
Τμήμα |
ΕΠΙΣΤΡΟΠΗ | ΚΡΙΤΕΡΙΟ |
|
1 |
Υψηλή θερμοκρασία(Δοκιμή εκτός λειτουργίας) |
80°C*240Hrs |
Δεν υπάρχει ελάττωμα Η λειτουργική λειτουργία σε θερμοκρασία δωματίου είναι Επιτρεπόμενο (.Το IDD του LCM πριν και μετά τη δοκιμή πρέπει να ακολουθεί τις προδιαγραφές.
|
|
2 |
Χαμηλή θερμοκρασία(Δοκιμή εκτός λειτουργίας) |
-30°C*240 ώρες |
|
|
3 |
Δοκιμή μη λειτουργίας σε υψηλή θερμοκρασία/υγρασία |
60°C*90%RH*240Hrs | |
|
4 |
Δραστηριότητα υψηλής θερμοκρασίας Δοκιμή
|
70°C*240Hrs |
|
|
5 |
Λειτουργία χαμηλής θερμοκρασίαςΔοκιμή |
-20°C*240 ώρες |
|
| 6 | Δοκιμή θερμικού σοκ | -20 °C (< 30 λεπτά) <> 70 °C (< 30 λεπτά) * 10 κύκλοι |
