Λεπτομέρειες:
|
| Προϊόν: | 10,3 ίντσες TFT+PCB | PCB: | Πίνακες PCB με επτά πινάκια |
|---|---|---|---|
| Απόφαση: | 240x240 σημεία | Κάλυψη γυαλιού: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | IPS Ελεύθερη γωνία θέασης | Διασύνδεση: | Διεπαφή SPI |
| Αριθμός πιν: | 7 καρφίτσες | Σύνδεση: | Πιν της κεφαλής |
| Φωτεινότητα επιφάνειας: | 250 cd/m2 (νίτσες) | Ζωή των LED: | 40,000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | 1.3" Εικονική οθόνη TFT LCD,Δείκτης LCD 240x240 TFT,Μονάδα οθόνης οθόνης SPI LCD |
||
1.3 ιντσών TFT LCD Μονάδα, 240x240 IPS 65K πλήρες χρώμα 3.3V με SPI διεπαφή,
51 STM32 Ar duino Ρουτίνες για DIY
Το SPI σε σειριακό τσιπ είναι ένα πολυλειτουργικό τσιπ που μπορεί να μετατρέψει σήματα διεπαφής SPI σε σειριακά σήματα, τα οποία μπορούν να χρησιμοποιηθούν για τη σύνδεση εξωτερικών συσκευών και την επίτευξη επικοινωνίας μαζί τους.Τα τσιπ SPI σε σειριακή θύρα έχουν τα πλεονεκτήματα της υψηλής ταχύτητας μετάδοσης, χαμηλή κατανάλωση ενέργειας και ευκολία χρήσης, και μπορούν να χρησιμοποιηθούν σε σενάρια εφαρμογής, όπως υπολογιστικό υλικό, οικιακές συσκευές και βιομηχανικός έλεγχος.
Αυτή η μονάδα οθόνης LCD TFT 1,3 ιντσών είναι μια οθόνη οθόνης 7 πινών με συριακό συνδετήρα SPI. Αυτή η οθόνη TFT παρέχει έναν διακόπτη ημιαγωγών για κάθε pixel, ο οποίος ελέγχεται απευθείας από παλμούς.Συνεπώς, κάθε κόμβος είναι σχετικά ανεξάρτητος και μπορεί να ελέγχεται συνεχώς, γεγονός που όχι μόνο βελτιώνει την ταχύτητα απόκρισης της οθόνης, αλλά επιτρέπει επίσης ακριβή έλεγχο.Το μέγεθος του σημείου εμφάνισης είναι 240 * 240Η λειτουργική τάση του ενότητας είναι 3,3V.Ο οδηγός IC είναι ST7789 με μέγεθος επιφάνειας εμφάνισης 23.4 * 23,4 mm· μέγεθος της μονάδας TFT: 27,5 * 39 mm.
Χαρακτηριστικά
| Άρθρο |
Περιεχόμενο |
| Αριθμός τμήματος | ΣΤΜ130JY-7181AN |
| Μέγεθος LCD | 1.3 ίντσες (διαγώνια) |
| Τρόπος εμφάνισης | Συνήθως μαύρο |
| Απόφαση | 240 ((H) RGB x 240 ((V) |
| Σημεία | 00,0975 (H) x 0,0975 ((V) mm |
| Ενεργός χώρος | 23.4 ((H) x 23,4 (V) mm |
| Μέγεθος μονάδας | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Χρωματική διάταξη | RGB Βόρεια λωρίδα |
| Διασύνδεση | ΠΕΠ |
| Δραστηριότητα IC | ΣΤ7789 |
| Φωτεινότητα | 250 (TYP) cd/m2 |
| Κατεύθυνση θέασης | Όλη η εικόνα, IPS |
| Πίσω φωτισμός | 2 Λευκό LED |
| Εργασιακή θερμοκρασία | -20°C ~ + 70°C |
| Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C |
| Βάρος | ΔΕΠ |
Σχεδιασμός περίγραμμα
Ορισμός πιν
| - Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία για το τσιπ, DC 3.3-5V |
| 2 | Εθνική Τράπεζα | Π | Γη |
| 3 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) |
| 4 | ΣΔΑ | Εισαγωγή/Εξόδου | Πινάκια σειριακών δεδομένων (SPI) |
| 5 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. |
| 6 | Δ.Σ. | Εγώ... | Δεδομένα / Πιν ελέγχου εντολής, επιλογή SPI / επιλογή εντολής |
| 7 | BLK | Εγώ... | Έλεγχος του φώτος πίσω, προεπιλεγμένη πλωτή, χαμηλό επίπεδο εκτός |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας | - Δεν ξέρω. | - Δεν ξέρω. | 40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Γωνία θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Σημείο |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Αντιδιαστολή | Επενδύσεις | - | 25 oC | 800 | - | - | |
| Χρώμα συντεταγμένων CIE | Λευκό | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Κόκκινο | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Πράσινο |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Μπλε |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Διαπερατότητα (με πόλωση) | 4. 18 | 4.65 | % | ||||

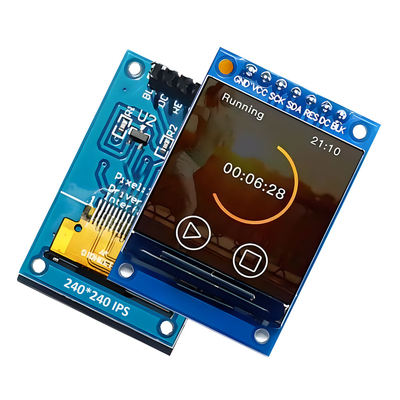

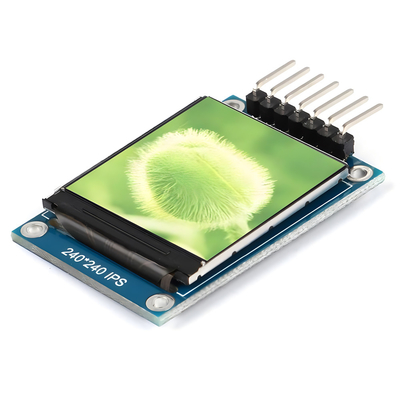

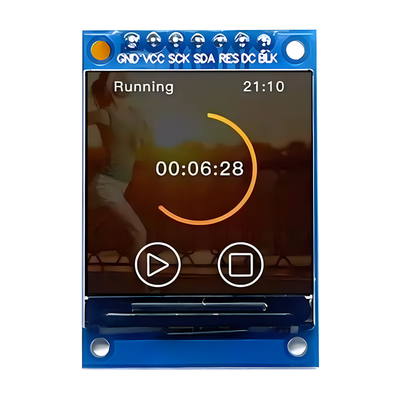

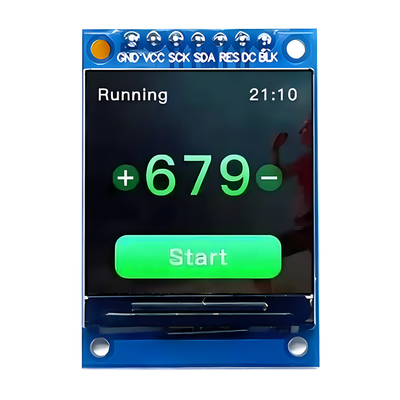

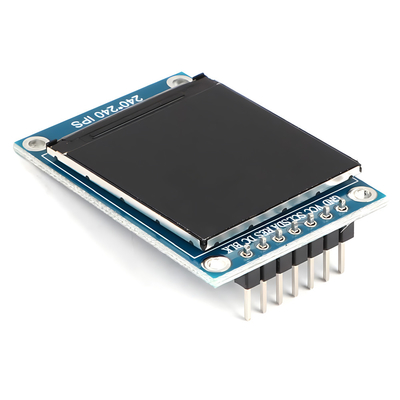

Εικόνα προϊόντος
Ελέγχος αξιοπιστίας
| Τμήμα δοκιμής |
Συνθήκη δοκιμής |
Επιθεώρηση μετά τη δοκιμή |
| Λειτουργία υψηλής θερμοκρασίας | 85 °C για 96 ώρες |
Μετά την ολοκλήρωση της δοκιμής, τα ελεγχόμενα δείγματα LCD πρέπει να τοποθετούνται σε φυσιολογικό περιβάλλον εσωτερικής θερμοκρασίας και υγρασίας για 2-4 ώρες ή περισσότερο πριν από τη λειτουργική και οπτική επιθεώρηση.Τα δείγματα δεν επιτρέπεται να έχουν τα ακόλουθα ελαττώματα:: 2Κάθε δοκιμαζόμενη μονάδα μπορεί να χρησιμοποιηθεί μόνο για ένα από τα προγράμματα δοκιμών. |
| Λειτουργία χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Αποθήκευση υψηλής θερμοκρασίας | 85 °C για 96 ώρες | |
| Αποθήκευση χαμηλής θερμοκρασίας | -30°C για 96 ώρες | |
| Λειτουργία υψηλής θερμοκρασίας Λειτουργία υγρασίας | 60°C, 90%RH για 72 ώρες | |
| Θερμικό σοκ | -10°C(30 λεπτά) ~+25°C(5 λεπτά) ~+60°C(30 λεπτά) για 10 κύκλους | |
| Δοκιμή δονήσεων (χωρίς λειτουργία) |
Συχνότητα: 10~55Hz Άγρος:1.0mm Χρόνος σαρώματος: 11 λεπτά Περίοδος δοκιμής: 6 κύκλοι για κάθε κατεύθυνση X, Y, Z |
|
| Δοκιμή στατικού ηλεκτρισμού | Άγγιγμα ±4KV, αέρας ±8KV |
