Λεπτομέρειες:
|
| Προϊόν: | 0.96 ιντσών I2C OLED 4 πινές | Απόφαση: | 128x64 εικονοκύτταρα |
|---|---|---|---|
| Δομή: | COG OLED + PCB | Διασύνδεση: | Δικαιούχος I2C |
| οθόνη αφής: | Μπορεί να προσαρμοστεί | Κατεύθυνση θέασης: | Όλες οι οπτικές γωνίες (85/85/85/85) |
| Σχεδιασμός Dim.: | 24.7 × 27 (mm) (Μέγεθος PCB) | Σύνδεση: | Καρφίτσες μετάλλων |
| Αριθμός πιν: | 4 καρφίτσες | Εργασιακή θερμοκρασία.: | -40°C έως +85°C |
| Ζωή: | 50,000 ώρες @ 60cd/m2 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 12864 Μονάδα οθόνης OLED,ενότητα επίδειξης 128x64 OLED,0.96 ιντσών OLED οθόνη μονάδα πίνακα |
||
SFOM096YZ4-12864WB-02 Προδιαγραφή.pdf
0.96 ιντσών OLED I2C διεπαφή εισαγωγή προϊόντος
Η μονάδα I2C 0,96 ιντσών είναι μια μικρή μονάδα οθόνης OLED που χρησιμοποιείται ευρέως σε διάφορες ηλεκτρονικές συσκευές.Η 96 ιντσών μονάδα OLED I2C έχει γίνει μια ιδανική λύση οθόνης σε ηλεκτρονικά προϊόντα λόγω των εξαιρετικών επιδόσεων οθόνης και των χαρακτηριστικών χαμηλής κατανάλωσης ενέργειας.
Κωδικός προϊόντος:SFOM096YZ4-12864WB-02
Μέγεθος οθόνης: 0,96 ίντσες
Ανάλυση: 128x64 pixel
Γωνία θέασης: μεγαλύτερη από 160 °
Επιλογές χρωμάτων: κίτρινο μπλε, λευκό, μπλε
Απαιτούμενη ισχύς: 3V/5V
Τύπος σήματος: ψηφιακό σήμα, υποστηρίζει επικοινωνία I2C
Ορισμοί καρφίτ: GND, VDD, SCK, SDA
Περιοχή θερμοκρασίας λειτουργίας: -40 °C έως 85 °C (βιομηχανική ποιότητα)
Καταναλώσεις ενέργειας: περίπου 0,08W όταν είναι πλήρως αναμμένα, περίπου 0,06W
Το ίδιο το OLED 0,96 ιντσών διαθέτει αυτοφωτιστική τεχνολογία, η οποία δεν απαιτεί φως.Το 96 ιντσών OLED έχει εξαιρετικά χαμηλή κατανάλωση ενέργειαςΗ συσκευή είναι ιδιαίτερα κατάλληλη για φορητές συσκευές που λειτουργούν με μπαταρία.3V και 5V λογικά επίπεδαΥποστηρίζει διεπαφή I2C, χρειάζονται μόνο δύο καλώδια διεπαφής δεδομένων για να ολοκληρωθεί η μετάδοση δεδομένων και ο έλεγχος.Το 96 ιντσών OLED χρησιμοποιείται ευρέως σε έξυπνα σπίτια ως οθόνη εμφάνισης κατάστασης για έξυπνες συσκευές, καθώς και έξυπνες φορητές συσκευές για την εμφάνιση πληροφοριών όπως η ώρα και τα δεδομένα υγείας, και την εμφάνιση βασικών παραμέτρων και ούτω καθεξής σε βιομηχανικά όργανα και βιομηχανικό αυτοματισμό.
Χαρακτηριστικά
| Προϊόν | 0.96 ιντσών OLED I2C διεπαφή |
| Αριθμός μοντέλου | SFOM096YZ4-12864WB-02 |
| Σχέδιο οδήγησης | Εργασία 1/64 |
| Κατεύθυνση θέασης | Όλες οι οπτικές γωνίες |
| Κύκλος ελέγχου οδηγού | SSD1315 |
| Τετάρτη | 3.0V |
| ΚΑΚ | 12.0V |
| Διασύνδεση | ΙΙΚ |
| Μέγεθος ενότητας | 24.70 (L) x27.0 (W) mm (Μέγεθος PCB) |
| Πεδίο παρακολούθησης | 22.74(L) x 11,86 (W) mm |
| Ενεργός χώρος | 210,74 (L) x 10,86 (W) mm |
| Σημείο ορόσημο | 00,154 (W) x 0,154 (H) mm |
| Μέγεθος κουκίδας | 0.17 ((W) x 0,17 ((H) mm |
Σχεδιασμός περίγραμμα
Ορισμός καρφίτσης διεπαφής
| Πιν όχι. | Σύμβολο | Περιγραφές |
| 1 | Εθνική Τράπεζα | Το έδαφος του λογικού κυκλώματος |
| 2 | ΔΕΔ | Η τροφοδοσία ενέργειας για τη λογική |
| 3 | SCK | Εισαγωγή σειριακού ρολογιού. |
| 4 | ΣΔΑ | Εισαγωγή δεδομένων σειράς. |
Οπτικά χαρακτηριστικά
| Χαρακτηριστικά | Σύμβολο | Προϋποθέσεις | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
|
Φωτεινότητα (VCC προμηθεύεται εξωτερικά) |
Λβρ | Σημείωση 5 | 90 | - | - | cd/m2 | |
|
Φωτεινότητα (VCC που παράγεται από εσωτερικό συνεχές ρεύμα) |
Λβρ | Σημείωση 6 | 80 | 100 | - | cd/m2 | |
| Κ.Ι.Ε. (Λευκός) | (x) (y) | Α.Κ.Ε. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Αντίθεση σκοτεινού δωματίου | Επενδύσεις | - | 2000:1 | - | |||
| Γωνία θέασης | - | Ελεύθερος | - | βαθμός | |||

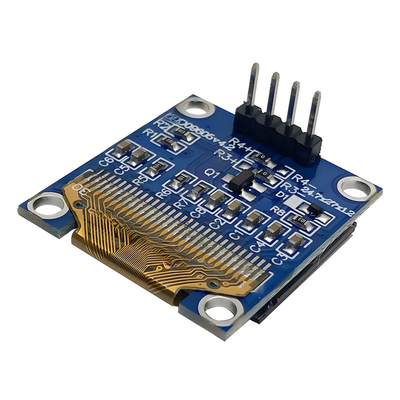

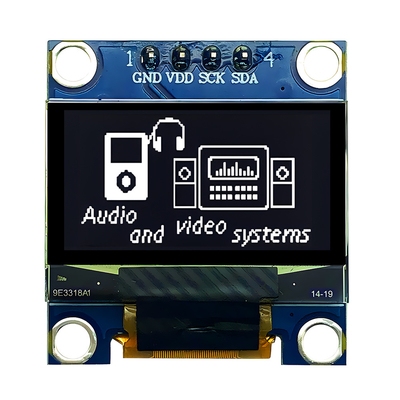

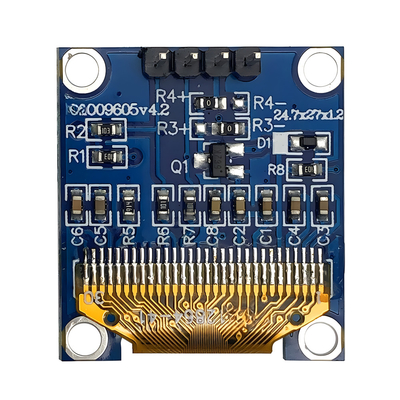

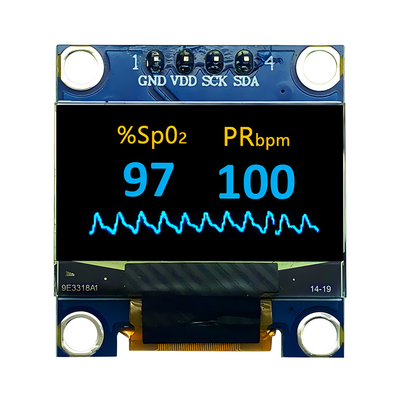

0.96 ιντσών OLED I2C διεπαφή Εικόνες προϊόντος
Περιεχόμενο των δοκιμών αξιοπιστίας
| Άρθρο | Προϋποθέσεις | Κριτήρια | |
| Λειτουργία υψηλής θερμοκρασίας | 70°C, 240 ώρες |
Οι λειτουργικές λειτουργίες λειτουργούν. |
|
| Λειτουργία χαμηλής θερμοκρασίας | -40°C, 240 ώρες | ||
| Αποθήκευση υψηλής θερμοκρασίας | 85°C, 240 ώρες | ||
| Αποθήκευση χαμηλής θερμοκρασίας | -40°C, 240 ώρες | ||
| Λειτουργία υψηλής θερμοκρασίας/υγρασίας | 60°C, 90% RH, 120 ώρες | ||
| Θερμικό σοκ |
-40°C-> 85°C, 24 κύκλοι 60 λεπτά διαμονή |
||
