Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών TFT LCD αφής για οχήματα | Εικόνα αφής: | Συγκινητική οθόνη αφής ((CTP)) |
|---|---|---|---|
| Απόφαση: | 1024x600 | Συνδυασμός: | Οπτική σύνδεση |
| Διασύνδεση LCM: | Μίπι | Πινάκια: | 30 πινάκια |
| Φωτεινότητα επιφάνειας: | 500 cd/m2 | Διάσταση του σχεδίου: | 1640,7 x 99,7 x 4,59 (mm) |
| Ενεργός χώρος: | 154.21 x 85,92 (mm) | Ζωή των LED: | 40,000 ώρες |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Διεπαφή CTP: | I2C |
| Εργασιακή θερμοκρασία.: | – 30℃ σε +75℃ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονάδα οθόνης TFT αυτοκινητοβιομηχανίας,Μοντέλο οθόνης TFT 1024x600,7 ιντσών TFT οθόνη |
||
Ως οθόνη αφής TFT ειδικά προσαρμοσμένη για την αυτοκινητοβιομηχανική ηλεκτρονική και τις ειδικές βιομηχανίες, το SFTO700TZ-7196ACT από την τεχνολογία saef έχει τα ακόλουθα πλεονεκτήματα απόδοσης κατά των παρεμβολών:
Υψηλή σταθερότητα: Οι οθόνες TFT LCD οχημάτων πρέπει να παραμένουν σταθερές και να λειτουργούν συνεχώς χωρίς να συντρίβονται ή να συντρίβονται.ειδικά σε περιβάλλοντα αυτοκινήτων όπου μπορεί να αντιμετωπιστούν διάφορες σκληρές καιρικές συνθήκες και οδικές συνθήκεςΩς εκ τούτου, οι απαιτήσεις για τη σταθερότητα είναι πολύ υψηλές.
Σημαντική ικανότητα κατά των παρεμβολών: Υπάρχουν διάφορες ηλεκτρομαγνητικές και ηλεκτροστατικές παρεμβολές στα αυτοκίνητα, οι οποίες ενδέχεται να επηρεάσουν την επίδραση εμφάνισης και τη σταθερότητα των οθονών LCD TFT.Αυτή η μονάδα οθόνης έχει σχεδιαστεί για να αντιστέκεται σε διάφορες παρεμβολές, συμπεριλαμβανομένων των ηλεκτρομαγνητικών παρεμβολών, των ηλεκτροστατικών παρεμβολών κ.λπ., εξασφαλίζοντας σταθερή απεικόνιση ακόμη και σε περίπλοκα ηλεκτρομαγνητικά περιβάλλοντα.
Εξαιρετική ηλεκτρομαγνητική συμβατότητα:οι οθόνες οθόνης πρέπει να έχουν υψηλή ηλεκτρομαγνητική συμβατότητα για να αντιμετωπίσουν τις ηλεκτρομαγνητικές παρεμβολές που παράγονται από ηλεκτρονικές συσκευές στο αυτοκίνητοΗ μονάδα οθόνης TFT σχεδιάστηκε με αυτό το όραμα, μειώνοντας την επίδραση των ηλεκτρομαγνητικών παρεμβολών με την υιοθέτηση ειδικών σχεδίων και υλικών.
Αντίσταση σε υψηλές και χαμηλές θερμοκρασίες: Τα αυτοκίνητα ενδέχεται να αντιμετωπίσουν περιβάλλον υψηλών και χαμηλών θερμοκρασιών, γεγονός που μπορεί να επηρεάσει τις επιδόσεις και την αξιοπιστία των οθονών TFT LCD.Αυτή η μονάδα οθόνης έχει σχεδιαστεί ειδικά για να προσαρμόζεται σε ένα ευρύ εύρος θερμοκρασιών, διασφαλίζοντας την κανονική λειτουργία ακόμη και σε ακραίες θερμοκρασίες.
Υψηλής ποιότητας πρώτες ύλες και διαδικασίες παραγωγής: Για να εξασφαλιστεί η διάρκεια ζωής και η αξιοπιστία των οθονών LCD TFT, είναι απαραίτητο να επιλέγονται πρώτες ύλες και διαδικασίες παραγωγής υψηλής ποιότητας,και διεξάγουν αυστηρό έλεγχο ποιότητας.
Μέσω των παραπάνω μέτρων κατά των παρεμβολών, η 7 ιντσών χωρητική οθόνη αφής TFT οθόνης οθόνης αυτοκινήτου μπορεί να παρέχει σταθερή και αξιόπιστη απόδοση οθόνης σε διάφορα περιβάλλοντα,ανταποκρίνεται στη ζήτηση για συσκευές οθόνης υψηλής αξιοπιστίας στον τομέα της ηλεκτρονικής αυτοκινήτου.
Χαρακτηριστικά
| Αριθμός μοντέλου: | SFTO700TZ-7196ACT |
| Κλειδιά: | 7 ιντσών TFT LCD αφής για οχήματα |
| Ψήφισμα: | 1024x600 |
| Εικόνα αφής: | Συγκινητική οθόνη αφής (CTP) |
| Συνδυασμός: | Οπτική σύνδεση |
| Διασύνδεση LCM: | ΜΙΠΙ |
| Φωτεινότητα επιφάνειας: | 500 Cd/m2 |
| Σφραγίδες: | 30 πινάκια |
| Διάσταση περίγραμμα: | 1640,7 × 99,7 × 4,59 (mm) |
| Ενεργός χώρος: | 154.21 X 85,92 (mm) |
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης |
| Εργασιακή θερμοκρασία: | 30°C έως +75°C |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Διασύνδεση CTP: | Ι2C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Μηχανολογικό σχεδιασμό
Περιγραφή Pin Διασύνδεσης
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | LEDA | Άνοδος LED |
| 2 | LEDA | Άνοδος LED |
| 3 | VGH | Πύλη ON τάση |
| 4 | VGL | Πύλη OFF τάσης |
| 5 | ΕΠΔΝ | Κατεύθυνση κάθετης σάρωσης |
| 6 | ΣΕΠΣ | Οριζόντια κατεύθυνση σάρωσης |
| 7 | LEDK | ΚΑΤΟΔΟΣ LED |
| 8 | LEDK | ΚΑΤΟΔΟΣ LED |
| 9 | ΑVDD | Δύναμη για αναλογικό κύκλωμα |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | MIPI_TDP3 | Εισαγωγή δεδομένων διαφορικής MIPI |
| 12 | MIPI_TDN3 | Εισαγωγή δεδομένων διαφορικής MIPI |
| 13 | Εθνική Τράπεζα | Εθνική Τράπεζα |
| 14 | Δελτίο ΕΚΑΧ | Εισαγωγή δεδομένων διαφορικής MIPI |
| 15 | Δελτίο ΕΚΑΧ | Εισαγωγή δεδομένων διαφορικής MIPI |
| 16 | Εθνική Τράπεζα | Εθνική Τράπεζα |
| 17 | MIPI_TCP | Εισαγωγή διαφορικού ρολογιού MIPI |
| 18 | MIPI_TCN | Εισαγωγή διαφορικού ρολογιού MIPI |
| 19 | Εθνική Τράπεζα | Εθνική Τράπεζα |
| 20 | MIPI_TDP1 | Εισαγωγή δεδομένων διαφορικής MIPI |
| 21 | Δελτίο ΕΚΑΧ | Εισαγωγή δεδομένων διαφορικής MIPI |
| 22 | Εθνική Τράπεζα | Εθνική Τράπεζα |
| 23 | Δελτίο ΕΚΑΧ | Εισαγωγή δεδομένων διαφορικής MIPI |
| 24 | Δελτίο ΕΚΑΧ | Εισαγωγή δεδομένων διαφορικής MIPI |
| 25 | Εθνική Τράπεζα | Εθνική Τράπεζα |
| 26 | STBYB | Κατάσταση αναμονής, επιλέξτε πιν. |
| 27 | Επαναφορά | Παγκόσμια πένα επαναφοράς |
| 28 | ΔΕΔ | Δύναμη για ψηφιακό κύκλωμα |
| 29 | ΔΕΔ | Δύναμη για ψηφιακό κύκλωμα |
| 30 | VCOM | Η τάση κοινής λειτουργίας |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας | ΔΕΔ | -Ούτε ένα.3 | - | 3.96 | V |
| Η τάση ισχύος I/O | ΔΕΔΔΙΟ | -Ούτε ένα.3 | - | 3.96 | V |
| Δύναμη εισόδου AVDD | ΑVDD | -Ούτε ένα.3 | - | 12 | V |
| Πύλη στην τάση τροφοδοσίας | VGH | -Ούτε ένα.3 | - | VGL+32 | V |
| Δύναμη διακοπής της τάσης τροφοδοσίας | VGL | VGH-32 | - | 0.3 | V |
| Τετάρτη | VMID | -Ούτε ένα.3 | - | 6.6 | V |
| Κοινή τάση τροφοδοσίας | VCOM_OP | -Ούτε ένα.3 | - | 5.43 | V |
| VOTP (δύναμη OTP) | VOTP | - | - | 9 | V |
| Θερμοκρασία λειτουργίας | ΤΟΠΡ | - 30 | - | 75 | °C |
| Θέρμανση αποθήκευσης | TSTG | - 30 | - | 80 | °C |
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | - | 3.6 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Υπόθεση |
| Πρόσθετη τάση | Vf | 9.0 | 9.6 | 10.2 | V | Αν=180 mA |
| Τρόπος τροφοδοσίας | Αν | - | 180 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | 1728 | - | mW | - |
| Φωτεινή ένταση για LCM |
- |
450 | 500 | - | Cd/m2 | Αν=180mA |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=180 mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | |||
| Ελάχιστο | Τύπος | Μαξ | ||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 25 | - | Κυρία | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 5.0 | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 800 | - | - | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 85 | - | Σημείο |
| θL | - | 85 | - | |||||
| Βερ. | Θ+ | - | 85 | - | ||||
| Θ- | - | 85 | - | |||||

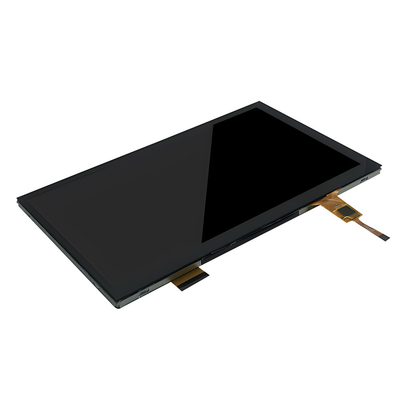

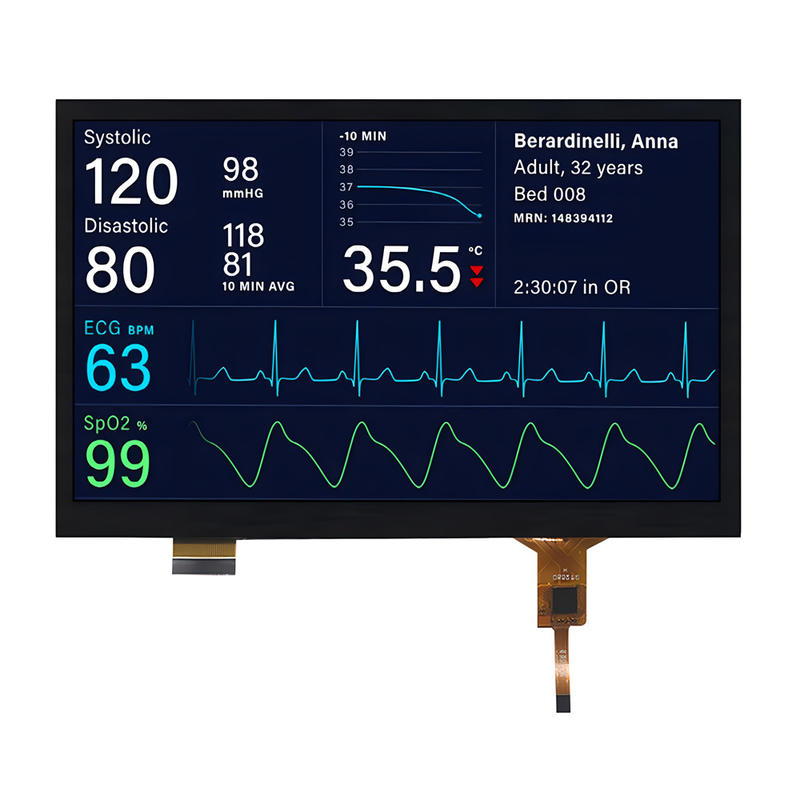

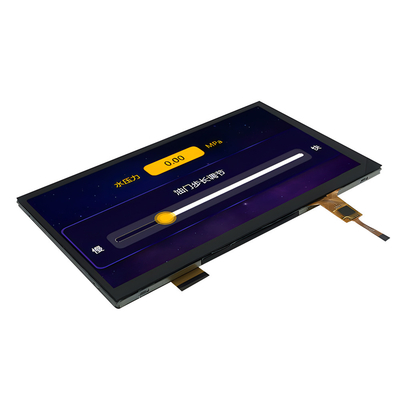

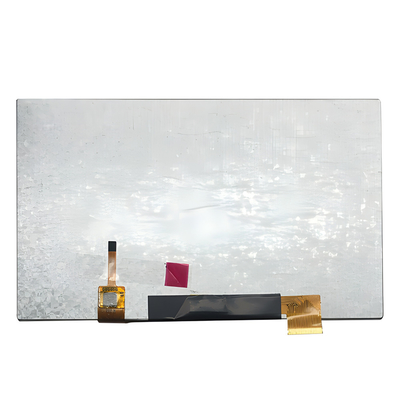

Εικόνα προϊόντος
Εγκαταστάσεις και πιστοποιητικά
