Λεπτομέρειες:
|
| Προϊόν: | 20,8 ιντσών TFT με CTP | Απόφαση: | 240*320 σημεία |
|---|---|---|---|
| Διασύνδεση: | 4-καλώδιο SPI | οθόνη αφής: | Pcap |
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Δομή PCAP: | ΓΓΠ |
| Ελεγκτής LCD: | ST7789V | Αριθμός πιν: | 10 ΚΑΡΦΙΤΣΕΣ |
| Σύνδεση: | ZIF FPC | Φωτεινότητα επιφάνειας: | 400 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης IPS TFT 400nits,Οπτική σύνδεση IPS TFT οθόνη,2.8 ιντσών IPS TFT οθόνη |
||

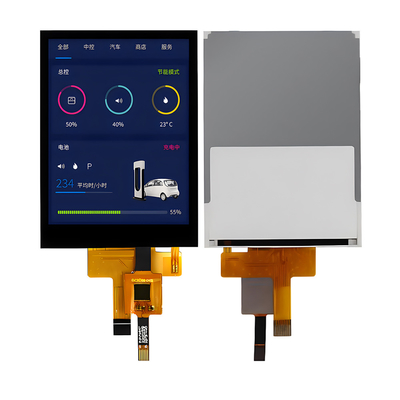

Σχετικά με αυτό το στοιχείο SFTO280PY-7200ACT 2.8 ιντσών χωρητική οθόνη αφής TFT ενότητα
Η οπτικά συνδεδεμένη χωρητική οθόνη 2.8 ιντσών IPS TFT είναι μια συσκευή που ενσωματώνει προηγμένες τεχνολογίες οθόνης και αφής.Η ακόλουθη είναι μια λεπτομερή εισαγωγή του προϊόντος SFTO280PY-7200ACT:
Πληροφορίες για το προϊόν
- Μεγέθος οθόνης: 2,8 ίντσες
-Αποφασιστικότητα: 240x320 pixel
-Τεχνολογία οθόνης: τεχνολογία IPS (In Plane Switching), που παρέχει ευρεία γωνία προβολής και ακρίβεια χρώματος
- φωτεινότητα: 400 νιτ, κατάλληλη για παρακολούθηση σε διάφορες συνθήκες φωτισμού
-Τεχνολογία οθόνης αφής: χωρητική, που παρέχει υψηλή ευαισθησία και ακριβές έλεγχο αφής
- Διασύνδεση: οθόνη TFT που υποστηρίζει SPI (Serial Peripheral Interface) και οθόνη αφής που υποστηρίζει διεπαφές I2C (Inter Integrated Circuit) για εύκολη σύνδεση με μικροελεγκτές ή άλλους επεξεργαστές
-Οπτική σύνδεση: χρήση οπτικής κόλλας για τη σύνδεση της οθόνης αφής και της οθόνης οθόνης, βελτιώνοντας την ακρίβεια αφής και την επίδραση οθόνης
-Πολλαπλή επαφή: συνήθως υποστηρίζει τη λειτουργία πολλαπλής επαφής, επιτρέποντας σε πολλά δάχτυλα να λειτουργούν ταυτόχρονα
-Ανθεκτικότητα: Οι χωρητικές οθόνες αφής είναι πιο ανθεκτικές από τις αντίστοιχες οθόνες αφής και είναι λιγότερο επιρρεπείς σε φυσικές ζημιές
Σενάρια εφαρμογής
- Βιομηχανικός πίνακας ελέγχου: Χρησιμοποιείται για την προβολή και τον έλεγχο βιομηχανικών εξοπλισμού
- Ιατρικός εξοπλισμός: Εμφάνιση σημαντικών πληροφοριών σχετικά με τον ιατρικό εξοπλισμό
-Προϊόντα ηλεκτρονικής κατανάλωσης: όπως συσκευές έξυπνου οικιακού εξοπλισμού, κονσόλες παιχνιδιών, κλπ.
-Στην οθόνη αυτοκινήτου: Χρησιμοποιείται για το ταμπλό ή το σύστημα πληροφορικής και ψυχαγωγίας του οχήματος
-Συστήματα επιχειρηματικής πληροφόρησης: όπως μηχανές POS, τερματικά αυτοεξυπηρέτησης κλπ.
Πλεονεκτήματα του προϊόντος
-Υψηλή φωτεινότητα: φωτεινότητα 400nits εξασφαλίζει καθαρή εμφάνιση σε διάφορες συνθήκες φωτισμού
- Υψηλή αντίθεση: Η τεχνολογία IPS παρέχει καλύτερη αντίθεση και χρωματική απόδοση
-Πολλαπλή αφής: Η χωρητική οθόνη αφής υποστηρίζει πολλαπλή αφής, παρέχοντας μια πιο ομαλή διαδραστική εμπειρία
- Οπτική σύνδεση: ενισχύει την επίδραση της οθόνης και την ακρίβεια της αφής.
Συνοπτικά, η οπτικά συνδεδεμένη χωρητική οθόνη 2.8 ιντσών IPS TFT συνδυάζει υψηλή φωτεινότητα, υψηλή αντίθεση και χαρακτηριστικά πολλαπλής αφής,καθιστώντας το κατάλληλο για διάφορα σενάρια εφαρμογής και παρέχοντας εξαιρετική εμπειρία αλληλεπίδρασης χρήστη.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης | 2.8 ίντσες | Διαγώνια |
| Αριθμός pixel | 240RGB ((H) x 320 ((V) | Πιξέλες |
| Περιοχή εμφάνισης | 43.20 ((H) x57.60 ((V) | χμ |
| Πίτσα των pixel | 0.180 ((H) x0.180 ((V) | χμ |
| Διάσταση του σχεδίου | 50.00x69.20x3.10 | χμ |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - Ναι. |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - Ναι. |
| Κατεύθυνση θέασης | Όλες | - Ναι. |
| Εμφάνιση χρώματος | 262 χλμ. | - Ναι. |
| Φωτεινότητα ((cd/m2) | 400 | νιτ |
| Αντιδιαστολή | 1200:1 | - Ναι. |
| Διασύνδεση | 4σύρματα SPI | |
| Πίσω φωτισμός | Τύπος πλευρικού φωτισμού LED | - Ναι. |
| Δραστηριότητα IC | ST7789V | |
| Θερμοκρασία λειτουργίας | -20~70 | °C |
| Θέρμανση αποθήκευσης | -30~80 | °C |
| Εικόνα αφής | Εικονική οθόνη αφή | |
| Διασύνδεση με οθόνη αφής | Ι2C | |
| Συγκρότηση TFT+CTP | Οπτική σύνδεση |
Σχεδιασμός περίγραμμα
![]()
Ορισμός πινών διεπαφής TFT
| Πίνακα αριθμού. | Σύμβολο | Λειτουργία |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | ΚΑΚ | Ηλεκτρική τροφοδοσία. 2.8V |
| 3 | ΣΔΑ | Πίνακας εισόδου/εξόδου διεπαφής SPI |
| 4 | SCLK | Αυτή η καρφίτσα χρησιμοποιείται για να είναι σειριακό ρολόι διεπαφής |
| 5 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
| 6 | Επαναφορά | Εξωτερική είσοδος επαναφοράς |
| 7 | LEDA | Πίσω φως LED ((Ανόδος) |
| 8 | LEDK | Πίσω φως LED (Καθοδίου) |
| 9 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 10 | RS | Εμφάνιση δεδομένων/πιν επιλογής εντολής σε τετραγραμμική σειριακή διεπαφή |
Ορισμός καρφίτ CTP
| 1 | Εθνική Τράπεζα | Γη |
| 2 | CTP_RST | Επαναφορά της οθόνης αφής |
| 3 | CTP_INT | Σήμα διακοπής οθόνης αφής |
| 4 | CTP_SDA | Σήμα δεδομένων οθόνης αφής |
| 5 | CTP_SCL | Σήμα ρολογιού οθόνης αφής |
| 6 | ΚΑΚ | Ηλεκτρική τροφοδοσία |
Οπτική προδιαγραφή
|
Άρθρο |
Σύμβολο |
Υπόθεση |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
|
|
Λευκή φωτεινότητα (κέντρο) |
Επτά |
Θ=0 Κανονικό Παρακολούθηση Γωνία ΙΒΛ=80mA |
- Δεν ξέρω. |
400 |
- Δεν ξέρω. |
cd/m2 |
|
|
Χρόνος απόκρισης |
Tr+Tf |
- Δεν ξέρω. |
30 |
35 |
ms |
||
|
Αναλογία αντίθεσης |
Επενδύσεις |
1000 |
1200 |
- Δεν ξέρω. |
- Δεν ξέρω. |
||
|
Χρώμα Χρωματικότητα (CIE1931) |
λευκό |
Wx |
- Δεν ξέρω. |
0.308 |
- Δεν ξέρω. |
|
|
|
Ο Γουάι |
- Δεν ξέρω. |
0.339 |
- Δεν ξέρω. |
||||
|
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
75 |
80 |
- Δεν ξέρω. |
|
|
ΘR |
75 |
80 |
- Δεν ξέρω. |
||||
|
Βε |
ΘU |
75 |
80 |
- Δεν ξέρω. |
|||
|
ΘD |
75 |
80 |
- Δεν ξέρω. |
||||
|
Ομοιότητα φωτεινότητας |
Μέσος όρος |
Θ=0 |
80 |
90 |
- Δεν ξέρω. |
% |
|
|
Χρωματική διάσταση |
NTSC |
Θ=0 |
65 |
70 |
- Δεν ξέρω. |
% |
|
|
Οπτιμική κατεύθυνση θέασης |
Όλες |
||||||
Χαρακτηριστικά TFT LCD
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | 1.65 | 1.8 | 3.3 | |
| Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| ρεύμα LED | ΙΙ | - | 60 | 80 | mA |
| Ηλεκτρική τάση | Επικεφαλής | - | 2.8 | 3.2 | V |
| Διάρκεια ζωής λειτουργίας LED | Ηρ | 30000 | 40000 | - | Η ώρα |

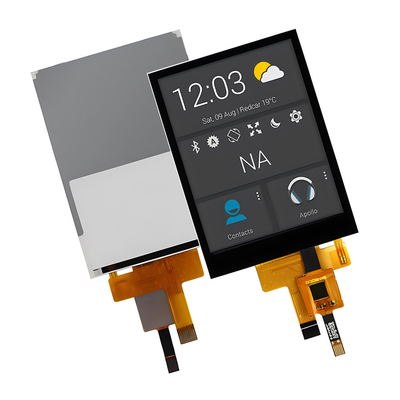

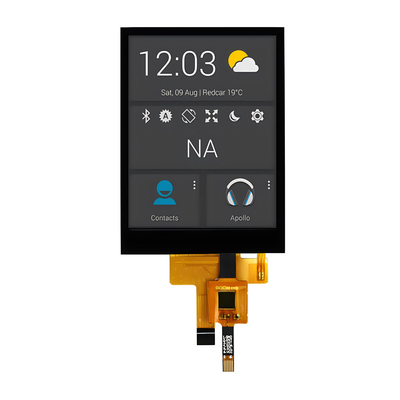

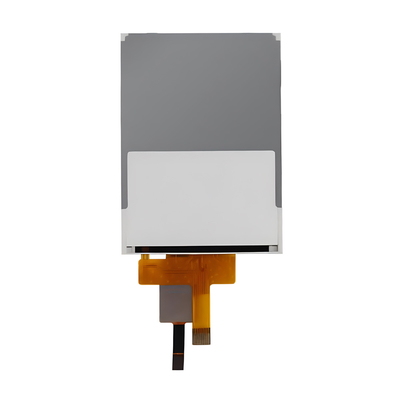

Εικόνα προϊόντος
![]()
![]()
![]()
