Λεπτομέρειες:
|
| Προϊόν: | 2.9 ιντσών Ηλεκτρονικό μελάνι Ηλεκτρονικό χαρτί | Απόφαση: | Ανάλυση 296 x 128 σημείων |
|---|---|---|---|
| Τρόπος εμφάνισης: | ΑΜ EPD | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (mm) | Ενεργός χώρος: | 29.056 ((H) × 66.896 ((V) (mm) |
| Πιξέλες: | 0.227 × 0,226 (mm) | Εργασιακή θερμοκρασία: | 0°C σε +50°C |
| Θερμοκρασία αποθήκευσης.: | -25°C σε +70°C | Χρώμα: | Μαύρο και άσπρο |
| Αριθμός πιν: | 24 καρφίτσες | Διασύνδεση: | MCU |
| ρεύμα εισόδου: | 3.1 μΑ | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
| Επισημαίνω: | 2 χρώματα ηλεκτρονικό μελάνι ηλεκτρονικό χαρτί,SPI MCU E-Ink E-Paper,296 X 128 Ηλεκτρονική μελάνη Ηλεκτρονικό χαρτί |
||
** Κατεβάστε το δελτίο δεδομένων **
SFEPD290QXBW-7236AN Προδιαγραφή.pdf
Τυπικός κατάλογος προϊόντων EPD.pdf
Σχετικά με αυτό το στοιχείο SFEPD290QXBW-7236AN
Αναζητήστε το μέλλον της τεχνολογίας οθόνης με το 2,9 ιντσών E-Paper Display Module που διαθέτει μια εκπληκτική μαύρη και λευκή οθόνη E-Ink με ανάλυση 296 x 128 pixels.Αυτή η καινοτόμος μονάδα ηλεκτρονικού χαρτιού έχει σχεδιαστεί για εφαρμογές που απαιτούν χαμηλή κατανάλωση ενέργειας και εξαιρετική ευανάγνωση σε διάφορες συνθήκες φωτισμού, καθιστώντας την ιδανική επιλογή για ηλεκτρονικούς αναγνώστες, έξυπνες ετικέτες και έργα IoT.
Προδιαγραφές οθόνης:
Τεχνολογία οθόνης:
Διασύνδεση και σύνδεση:
Σχεδιασμός και αντοχή:
Εφαρμογές:
Ιδανικό για χρήση σε εφαρμογές όπως ετικέτες ράφους, βιομηχανικά όργανα, συσκευές έξυπνου οικιακού εξοπλισμού και ηλεκτρονικούς αναγνώστες, όπου απαιτείται καθαρή και χαμηλής κατανάλωσης οθόνη.
Άλλα χαρακτηριστικά:
Αυτή η οθόνη 2,9 ιντσών E-Ink E-Paper είναι μια εξαιρετική επιλογή για εφαρμογές όπου η ευανάγνωση, η χαμηλή κατανάλωση ενέργειας και η αντοχή είναι πρωταρχικές.Με τις δυνατότητες ταχείας ανανέωσης και το ευέλικτο σχεδιασμό, είναι κατάλληλο για ένα ευρύ φάσμα συσκευών και περιβάλλοντων.
Σχέδιο προϊόντος
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή | Σημείωση |
| 1 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. | |
| 2 | Δ.Δ.Γ. | Ο | Έλεγχος οδήγησης πύλης MOSFET N-Channel | |
| 3 | RESE | Εγώ... | Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου | |
| 4 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | Μείνε ανοιχτός. |
| 5 | VSH2 | Γ | Θετική πηγή τάσης κίνησης (κόκκινο) | |
|
6 |
ΤΣΚΛ |
Ο |
Αυτή η καρφίτσα είναι η I2C διεπαφή με τον ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: VSS |
|
|
7 |
ΤΣΔΑ |
Εισαγωγή/Εξόδου |
Αυτή η καρφίτσα είναι I2C διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: VSS |
|
| 8 | BS1 | Εγώ... | Πιν επιλογής διασύνδεσης λεωφορείου | |
| 9 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης | |
| 10 | RST# | Εγώ... | Επαναφορά εισόδου σήματος. | |
| 11 | D/C# | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού | |
| 12 | ΣΤ# | Εγώ... | Τσιπ επιλέξτε πιν εισόδου | |
| 13 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) | |
| 14 | ΣΔΑ | Εισαγωγή/Εξόδου | Πινάκια σειριακών δεδομένων (SPI) | |
| 15 | VDDIO | Π | Η παροχή ενέργειας για τις λογικές καρφίτσες της διεπαφής Θα πρέπει να συνδεθεί με το VCI | |
| 16 | ΚΑΠ | Π | Τροφοδοσία ενέργειας για το τσιπ | |
| 17 | Επικεφαλής | Π | Γη | |
|
18 |
ΔΕΔ |
Γ |
Ο πυρήνας λογικής πινής ισχύος VDD μπορεί να ρυθμιστεί εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και VSS | |
| 19 | Επικεφαλής | Π | Για δοκιμή | |
| 20 | VSH1 | Γ | Θετική πηγή τάσης κίνησης | |
| 21 | VGH | Γ | Σφραγίδα τροφοδοσίας για τάση κίνησης θετικής πύλης και VSH1 | |
| 22 | VSL | Γ | Αρνητική πηγή τάσης κίνησης | |
| 23 | VGL | Γ | Σφραγίδα τροφοδοσίας για την τάση κίνησης αρνητικής πύλης VCOM και VSL | |
| 24 | VCOM | Γ | Η τάση κίνησης VCOM |
Απόλυτη μέγιστη αξιολόγηση
| Παράμετρος | Σύμβολο | Αξιολόγηση | Μονάδα |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | -0,5 έως +6.0 | V |
| Λογική τάση εισόδου | Αριθμός οχήματος | -0,5 έως VCI +0.5 | V |
| Λογική τάση εξόδου | VOUT | -0,5 έως VCI +0.5 | V |
| Πεδίο θερμοκρασίας λειτουργίας | ΤΟΠΡ | 0 έως +50 | oC |
| Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -25 έως +70 | oC |
| Βέλτιστη θερμοκρασία αποθήκευσης | TSTGo | 23±2 | oC |
| Βέλτιστη υγρασία αποθήκευσης | HSTGo | 55±10 | % RH |
Χαρακτηριστικά συνεχούς ρεύματος για το πάνελ
| Παράμετρος | Σύμβολο | Προϋποθέσεις | Εφαρμογή | - Μίνι. | Τύπος. | Μαξ | Μονάδες |
| Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
| Τεχνική τάση τροφοδοσίας | ΚΑΠ | - | ΚΑΠ | 2.2 | 3.0 | 3.7 | V |
| Τεχνική τάση πυρήνα | ΔΕΔ | ΔΕΔ | 1.7 | 1.8 | 1.9 | V | |
| Υψηλή τάση εισόδου | ΧΙΒ | - | - | 0.8 VCI | - | - | V |
| Η τάση εισόδου χαμηλού επιπέδου | VIL | - | - | - | - | 0.2 ΑΕΠ | V |
| Υψηλή τάση εξόδου | VOH | ΙΟΗ = -100uA | - | 0.9 VCI | - | - | V |
| Η τάση εξόδου χαμηλού επιπέδου | Αερομεταφορές | ΔΕΠ = 100uA | - | - | - | 0.1 ΕΠΕ | V |
| Τυπική ισχύς | ΠΤΥΠ | VCI = 3,0V | - | - | 9 | - | mW |
| Κατάσταση βαθύ ύπνου | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Τυπικό ρεύμα λειτουργίας | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 3 | - | δευτερεύον |
|
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Διατήρηση δεδομένων RAM |
- |
- |
20 |
UA |
|
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
1 |
5 |
UA |
Οπτικές προδιαγραφές
| Σύμβολο | Παράμετρος | Προϋποθέσεις | Ελάχιστο | Τύπος. | Μαξ | Μονάδες |
| R | Λευκή Αντανάκλαση | Λευκό | 30 | 35 | - | % |
| Επενδύσεις | Αντιδιαστολή | Εσωτερικά | 8:1 | - | ||
| ΓΝ | 2Σέλιδο γκρι | - | DS+(WS-DS) *n(m-1) | |||
| Ενημέρωση | Χρόνος ενημέρωσης εικόνας | σε 25 °C | 3 | - | δευτερεύον | |
| Ζωή | Τοπ | 1000000 φορές ή 5 χρόνια |

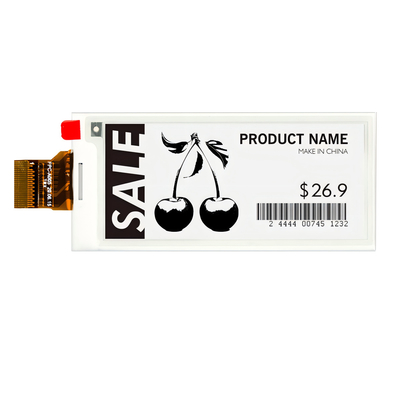

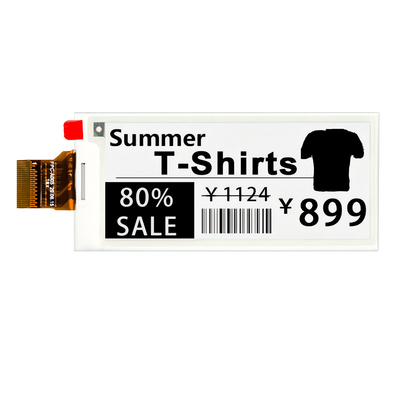

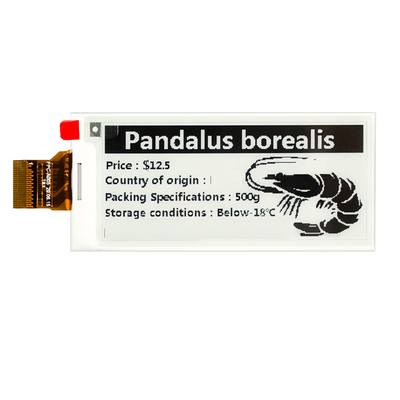

Προϊόν Ιμαγεία
