Λεπτομέρειες:
|
Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 1.54 inch (39.1 mm diagonal) |
---|---|---|---|
Resolution: | 200 (H) × 200 (V) pixels | 188 DPI | Active Area: | 27.0 × 27.0 mm |
Color: | Monochrome (Black/White) | Power Supply: | Active: 4.5 mW (Typ.) |
Viewing Angle: | 180° (Ultra-wide) | Interface: | Dual-Mode SPI |
Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec | Optical: | Reflectivity: 35% (Typ., white state) |
Operating Temp: | 0°C to +50°C | Storage Temp.: | -25°C to +70°C |
Compliance: | REACH & RoHS Compliant & Halogen Free | Special Features:: | VCOM OTP programming, Waveform LUT optimization |
Επισημαίνω: | Οθόνη E-ink 1.54 ιντσών SPI,Οθόνη epaper 200x200 μονόχρωμη,Οθόνη E-ink βιομηχανικής θερμοκρασίας |
Η SFE154QXBW-7284AN είναι μια μονόχρωμη οθόνη με E-ink 1,54 "που έχει σχεδιαστεί για εφαρμογές εξαιρετικά χαμηλής ισχύος σε συσκευές IoT, βιομηχανικούς αισθητήρες και φορητά ιατρικά όργανα.Χρησιμοποιώντας την ηλεκτροφορετική τεχνολογία με δι-σταθερή απόδοση (μηδενική ισχύς για την διατήρηση εικόνων), παρέχει αντανάκλαση 35% και γωνίες θέασης 180° ̇ ιδανική για αναπτύξεις που διαβάζονται από το ηλιακό φως σε σκληρά περιβάλλοντα (0°C έως +50°C).
1Διπλή ευελιξία SPI και προηγμένο έλεγχο
Διαμορφώνεται με 3-σύρμα (9-bit) ή 4-σύρμα (8-bit) SPI μέσω BS1 pin (σελίδα 7), συμβατό με ARM Cortex-M/R, ESP32 και Raspberry Pi Pico.
Ενσωματωμένη βελτιστοποίηση της μορφής κύματος LUT (αρχή 0x32) και προγραμματισμός VCOM OTP (αρχή 0x2A) για ενημερώσεις χωρίς αναβοσβήματα και αντιστάθμιση θερμοκρασίας.
2Αρχιτεκτονική Υπερ-Λιγούς Ενέργειας
Η λειτουργία βαθιάς νάρκης σε 1 ̇5 μA (αρχή 0x10) επεκτείνει τη διάρκεια ζωής της μπαταρίας σε εφαρμογές που λειτουργούν πάντα.
Η μερική ανανέωση (0,3 δευτερόλεπτα) ελαχιστοποιεί την κατανάλωση ενέργειας κατά τη διάρκεια δυναμικών ενημερώσεων δεδομένων.
3. Στερεή περιβαλλοντική ανοχή
Εγκρίνεται για 240 ώρες σε θερμοκρασία αποθήκευσης -25°C/+60°C, υγρασία 80% RH και ESD ±8kV.
Η ανθεκτική στην λάμψη σκληροποιημένη επιφάνεια αντιστέκεται στις γρατσουνιές σε βιομηχανικά περιβάλλοντα υψηλής κυκλοφορίας.
Η προκαθορισμένη ακολουθία εκκίνησης μειώνει το χρόνο ανάπτυξης:
Συμμόρφωση για τις αγορές της ΕΕ/ΗΠΑ
RoHS 3 (ΕΕ 2015/863), REACH SVHC και πιστοποιημένο χωρίς αλογόντα.
Η συσκευασία πληροί τα πρότυπα ανακυκλώσιμης ικανότητας της ΕΕ 2025/40 (από το 2026).
Στόχοι εφαρμογών
Βιομηχανικά: συστήματα ελέγχου HVAC, ετικέτες υλικοτεχνίας αποθεμάτων
Ιατρική: Φορητές συσκευές διάγνωσης, συσκευές παρακολούθησης φαρμάκων
Λιανική πώληση: Ηλεκτρονικές ετικέτες (ESL), έξυπνες τιμολογιακές ετικέτες
Έξυπνη πόλη: αισθητήρες στάθμευσης, περιβαλλοντικοί ελεγκτές
Μηχανικές διαστάσεις
Απόλυτη μέγιστη ικανότητα
Παράμετρος | Σύμβολο | Αξιολόγηση | Μονάδα |
Τεχνική τάση τροφοδοσίας | ΚΑΠ | -0,5 έως +6.0 | V |
Λογική τάση εισόδου | Αριθμός οχήματος | -0,5 έως VCI +0.5 | V |
Λογική τάση εξόδου | VOUT | -0,5 έως VCI +0.5 | V |
Πεδίο θερμοκρασίας λειτουργίας | ΤΟΠΡ | 0 έως +50 | oC |
Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -25 έως +70 | oC |
Βέλτιστη θερμοκρασία αποθήκευσης | TSTGo | 23±2 | oC |
Διάλεξε αποθήκευση | HSTGo | 55 ± | RH |
Χαρακτηριστικά συνεχούς ρεύματος για το πάνελ
Παράμετρος | Σύμβολο | Προϋποθέσεις |
Εφαρμόζεται μπιν |
- Μίνι. | Τύπος. | Μαξ | Μονάδες |
Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
Τεχνική τάση τροφοδοσίας | ΚΑΠ | - | ΚΑΠ | 2.2 | 3.0 | 3.7 | V |
Τεχνική τάση πυρήνα | ΔΕΔ | ΔΕΔ | 1.7 | 1.8 | 1.9 | V | |
Υψηλή τάση εισόδου | ΧΙΒ | - | - | 0.8 VCI | - | - | V |
Η τάση εισόδου χαμηλού επιπέδου | VIL | - | - | - | - | 0.2 ΑΕΠ | V |
Υψηλή τάση εξόδου | VOH | ΙΟΗ = -100uA | - | 0.9 VCI | - | - | V |
Η τάση εξόδου χαμηλού επιπέδου | Αερομεταφορές | ΔΕΠ = 100uA | - | - | - | 0.1 ΕΠΕ | V |
Τυπική ισχύς | ΠΤΥΠ | VCI = 3,0V | - | - | 4.5 | - | mW |
Κατάσταση βαθύ ύπνου | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
Τυπικό ρεύμα λειτουργίας | Iopr_VCI | VCI = 3,0V | - | - | 1.5 | - | mA |
Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 1.8 | - | δευτερεύον |
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Κανένα φορτίο εισόδου |
- |
- |
20 |
UA |
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
1 |
5 |
UA |
Παρατηρήσεις:Χρόνος αναβάθμισης εικόνας (πλήρης): 1,8 δευτερόλεπτα, Χρόνος αναβάθμισης εικόνας (Μέρος): 0,3 δευτερόλεπτα.
Οπτικές προδιαγραφές
Σύμβολο | Παράμετρος | Προϋποθέσεις | Ελάχιστο | Τύπος. | Μαξ | Μονάδες |
R | Λευκή Αντανάκλαση | Λευκό | 30 | 35 | - | % |
Επενδύσεις | Αντιδιαστολή | Εσωτερικά | 8:1 | - | ||
ΓΝ | 2Σέλιδο γκρι | - | DS+(WS-DS) *n(m-1) | |||
Ενημέρωση | Χρόνος ενημέρωσης εικόνας | σε 25 °C | 1.8 | - | δευτερεύον | |
Ζωή | Τοπ | 1000000 φορές ή 5 χρόνια |
Ορισμός καρφίτσης διεπαφής
- Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή |
1 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | |
2 | Δ.Δ.Γ. | Ο | Έλεγχος οδήγησης πύλης MOSFET N-Channel |
3 | RESE | Εγώ... | Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου |
4 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | |
5 | VSH2 | Γ | Θετική πηγή τάσης κίνησης |
6 |
ΤΣΚΛ |
Ο |
Αυτή η καρφίτσα είναι η I2C διεπαφή με τον ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: Ανοιχτό |
7 |
ΤΣΔΑ |
Εισαγωγή/Εξόδου |
Αυτή η καρφίτσα είναι I2C διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: Ανοιχτό |
8 | BS1 | Εγώ... | Πιν επιλογής διασύνδεσης λεωφορείου |
9 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης |
10 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. |
11 | D/C# | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού |
12 | ΣΤ# | Εγώ... | Τσιπ επιλέξτε πιν εισόδου |
13 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) |
14 | ΣΔΑ | Εγώ... | Πινάκια σειριακών δεδομένων (SPI) |
15 | VDDIO | Π | Η παροχή ενέργειας για τις λογικές καρφίτσες της διεπαφής Θα πρέπει να συνδεθεί με το VCI |
16 | ΚΑΠ | Π | Τροφοδοσία ενέργειας για το τσιπ |
17 | Επικεφαλής | Π | Γη |
18 |
ΔΕΔ |
Γ |
Ο πυρήνας λογικής πινής ισχύος VDD μπορεί να ρυθμιστεί εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και VSS |
19 | Επικεφαλής | Π | Η παροχή ενέργειας για τον προγραμματισμό OTP. |
20 | VSH1 | Γ | Θετική πηγή τάσης κίνησης |
21 | VGH | Γ | Θετική τάση κίνησης πύλης. |
22 | VSL | Γ | Αρνητική πηγή τάσης κίνησης |
23 | VGL | Γ | Αρνητική τάση κίνησης πύλης. |
24 | VCOM | Γ | Η τάση κίνησης VCOM |

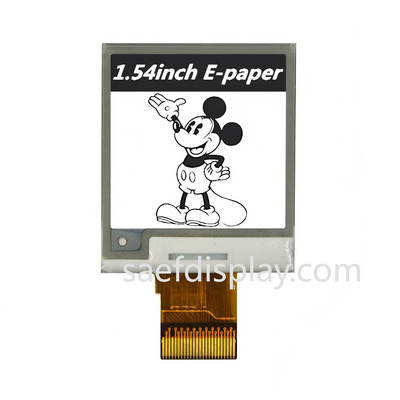

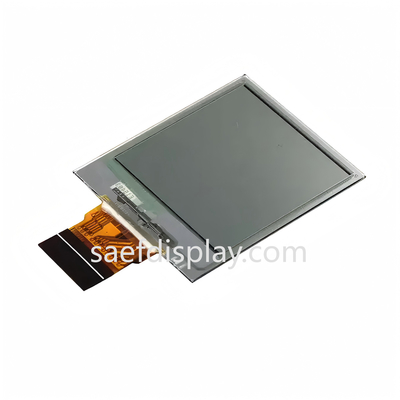

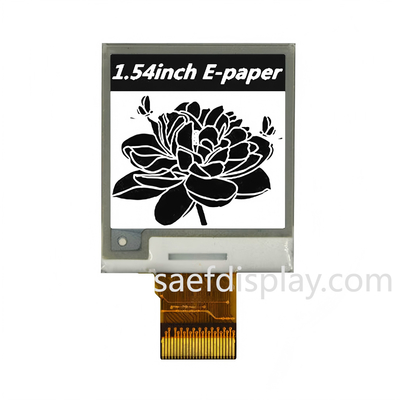

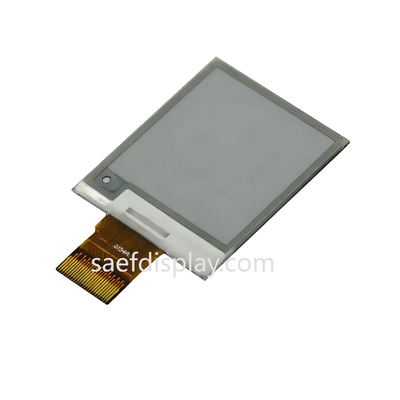

Εικόνα προϊόντος
