Λεπτομέρειες:
|
Technology: | Electrophoretic E-ink (Bi-stable) | Screen Size: | 2.13 inch (54.1 mm diagonal) |
---|---|---|---|
Special Features:: | Integrated Frontlight | Resolution: | 122 (H) × 250 (V) pixels | 130 DPI |
Interface: | Configurable SPI (3-w/4-w via BS1 pin) | Refresh Time: | Full Update: 1.8 sec; Partial Update: 0.3 sec |
Active Area: | 23.7 × 48.55 (mm) | Color: | Monochrome (Black/White) |
Power Supply: | 10.5 mW (Typ.) | Viewing Angle: | 180° (Ultra-wide) |
Optical: | Reflectivity: 35% (Typ.) | Operating Temp: | 0°C to +50°C |
Storage Temp.: | -25°C to +70°C | Compliance: | REACH & RoHS Compliant & Halogen Free |
Customization:: | CTP optional via I²C, OCA lamination support | Reliability: | Validated for 240 hrs at 90% RH, ±8kV ESD, UV exposure |
Επισημαίνω: | 2.13 ιντσών οθόνη με E-ink με μπροστινό φως,Ηλεκτρονική μελάνη εκτύπωση χαρτιού με ανανέωση 0,3s |

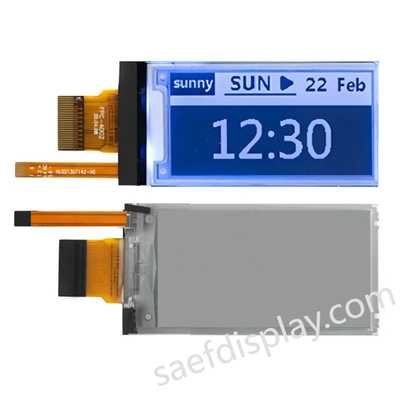

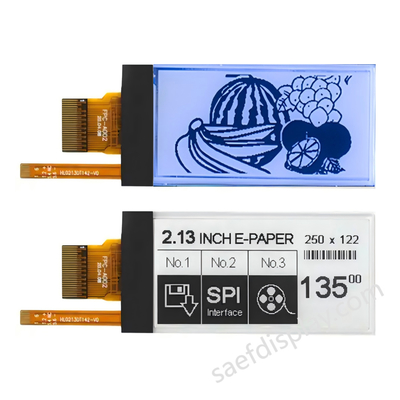

Το SFE213QXBW-7353A-FL είναι ένα 2,13 "Μοντέλο οθόνης E-ink που διαθέτει ενσωματωμένο μπροστινό φως και 0.3 δευτερόλεπτα μερικής ανανέωσης ‡ σχεδιασμένο για συσκευές που λειτουργούν με μπαταρία και απαιτούν ευανάγνωστη ηλιακή ακτινοβολία και άμεσες ενημερώσεις περιεχομένουΙδανικό για ηλεκτρονικές ετικέτες (ESL), φορητές ιατρικές συσκευές και έξυπνους αισθητήρες,συνδυάζει τεχνολογία bistable (μηδενική ισχύς για τη διατήρηση εικόνων) με SPI-προγραμματισμένη βελτιστοποίηση μορφής κύματος για ακραία ενεργειακή απόδοση.
(1) Ενσωματωμένο μπροστινό φως και ταχεία ανανέωση
Ο εμπρόσθιος λαμπτήρας LED με φωτισμό από την άκρη διασφαλίζει ομοιόμορφο φως πίσω σε συνθήκες χαμηλού φωτισμού (π.χ. αποθήκες, νυχτερινές βάρδιες).
0Η μερική ανανέωση 0,3 δευτερολέπτων (έναντι πλήρους ενημέρωσης 1,8 δευτερολέπτων) ελαχιστοποιεί την καθυστέρηση UI κατά τη διάρκεια δυναμικών αλλαγών δεδομένων (ανανεώσεις τιμών, ενδείξεις αισθητήρων), μειώνοντας την κατανάλωση ενέργειας κατά 70% (σελίδα 8).
(2) Οπτικοποιημένος από τον μηχανικό έλεγχος SPI
Δύο τρόπους SPI (3-σύρματος/4-σύρματος επιλέξιμο μέσω BS1 pin) συμβατό με MCU χαμηλής ισχύος (ESP32, nRF52).
Η προγραμματιστική λειτουργία LUT (Command 0x32) και OTP VCOM (Command 0x2A) με ευαισθητοποίηση για τη θερμοκρασία εξαλείφουν το αναβοσβήνειο της οθόνης σε όλες τις θερμοκρασίες λειτουργίας (-25 °C έως +70 °C αποθήκευσης).
(3) Τυποποιημένη ενσωμάτωση CTP για διαδραστικές εφαρμογές
Επεκτάσιμο χωρητικό άγγιγμα (CTP) μέσω ειδικών πινών I2C (TSCL/TSDA) με υποστήριξη γάντι/αγγίγματος.
Σκληρωμένη επιφάνεια: Αντιφλεγμονώδης επικάλυψη (καρύδα ≥ 6H) αντέχει στις γρατζουνιές σε χώρους υψηλής κυκλοφορίας λιανικής πώλησης/βιομηχανίας.
Αρχιτεκτονική υπερ-χαμηλής ισχύος: 10,5 mW ενεργού ισχύος, 1 5 μA βαθύ ύπνο (Διοίκηση 0x10) για διάρκεια ζωής μπαταρίας δέκα ετών.
Οπτική αριστεία: Αντανάκλαση 35% (πρότυπο CIE 1931), γωνία θέασης 180° και αντίθεση 8:1 υπό φωτισμό 45° (σελ. 23).
Αξιοπιστία: Εγκρίνεται για 240 ώρες σε υγρασία 90% RH, ±8kV ESD και αντοχή σε υπεριώδη ακτινοβολία (σελ. 24).
Σλιπτό προφίλ: πάχος 1,65 mm με σκληροποιητικό FPC για εγκαταστάσεις ευάλωτες σε δονήσεις.
Πιστοποιημένη από την ΕΕ/ΗΠΑ: RoHS 3 (EU 2015/863), REACH SVHC και EU 2025/40 ανακυκλώσιμες συσκευασίες.
Προσαρμογή CTP: στρώση OCA, επικάλυψη κατά των δακτυλικών αποτυπωμάτων, εκτεταμένη θερμοκρασία (-30 ° C ~ 85 ° C).
Στόχοι εφαρμογών
Λιανική πώληση: ESL, ψηφιακές τιμολογιακές ετικέτες
Υγεία: Παρακολούθηση φαρμάκων, φορητή διάγνωση
Βιομηχανικά: αισθητήρες IoT, ιχνηλατητές υλικοτεχνίας αποθήκης
Έξυπνη πόλη: μετρητές στάθμευσης, περιβαλλοντικοί ελεγκτές
▶Κατεβάστε το φύλλο δεδομένων σε αυτή τη σελίδα.
▶Ζητήστε δείγματα CTP:Προσαρμοσμένες λύσεις αφής με χρόνο παράδοσης 15 ημερών.
Παράμετρος | Προδιαγραφές | Μονάδα | Σημείωση |
Μέγεθος οθόνης | 2.13 | Δοκίμημα | |
Ανάλυση οθόνης | 122 ((H) × 250 ((V) | Πικέλια | Dpi:130 |
Ενεργός χώρος | 23.7×48.55 | χμ | |
Πιξέλες | 01943×0.1942 | χμ | |
Διαμόρφωση pixel | Τετράγωνο | ||
Διάσταση του σχεδίου | 29.2(H) ×59.2 (V) ×1.65(D) | χμ | |
Βάρος | ΔΕΠ | g |
Απόλυτες μέγιστες αξιολογήσεις
Παράμετρος | Σύμβολο | Αξιολόγηση | Μονάδα |
Τεχνική τάση τροφοδοσίας | ΚΑΠ | -0,5 έως +6.0 | V |
Λογική τάση εισόδου | Αριθμός οχήματος | -0,5 έως VCI +0.5 | V |
Λογική τάση εξόδου | VOUT | -0,5 έως VCI +0.5 | V |
Πεδίο θερμοκρασίας λειτουργίας | ΤΟΠΡ | 0 έως +50 | oC |
Πεδίο θερμοκρασίας αποθήκευσης | TSTG | -25 έως +70 | oC |
Βέλτιστη θερμοκρασία αποθήκευσης | TSTGo | 23±2 | oC |
Διάλεξε αποθήκευση | HSTGo | 55 ± | RH |
Παράμετρος | Σύμβολο | Προϋποθέσεις |
Εφαρμόζεται μπιν |
- Μίνι. | Τύπος. | Μαξ | Μονάδες |
Μοναδικό έδαφος | Επικεφαλής | - | - | 0 | - | V | |
Τεχνική τάση τροφοδοσίας | ΚΑΠ | - | ΚΑΠ | 2.2 | 3.0 | 3.7 | V |
Τεχνική τάση πυρήνα | ΔΕΔ | ΔΕΔ | 1.7 | 1.8 | 1.9 | V | |
Υψηλή τάση εισόδου | ΧΙΒ | - | - | 0.8 VCI | - | - | V |
Η τάση εισόδου χαμηλού επιπέδου | VIL | - | - | - | - | 0.2 ΑΕΠ | V |
Υψηλή τάση εξόδου | VOH | ΙΟΗ = -100uA | - | 0.9 VCI | - | - | V |
Η τάση εξόδου χαμηλού επιπέδου | Αερομεταφορές | ΔΕΠ = 100uA | - | - | - | 0.1 ΕΠΕ | V |
Τυπική ισχύς | ΠΤΥΠ | VCI = 3,0V | - | - | 10.5 | - | mW |
Κατάσταση βαθύ ύπνου | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
Τυπικό ρεύμα λειτουργίας | Iopr_VCI | VCI = 3,0V | - | - | 3.5 | - | mA |
Χρόνος ενημέρωσης εικόνας | - | 25 oC | - | - | 1.8 | - | δευτερεύον |
ρεύμα λειτουργίας αναμονής |
Islp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Κανένα φορτίο εισόδου |
- |
- |
20 |
UA |
|
ρεύμα βαθιάς νάρκης |
Idslp_VCI |
Συνεχής ρεύμα/συνεχής ρεύμα εκτός λειτουργίας Χωρίς ρολόι. Χωρίς φορτίο εισόδου Δεδομένα RAM δεν διατηρούνται |
- |
- |
1 |
5 |
UA |
Σύμβολο | Παράμετρος | Προϋποθέσεις | Ελάχιστο | Τύπος. | Μαξ | Μονάδες |
R | Λευκή Αντανάκλαση | Λευκό | 30 | 35 | - | % |
Επενδύσεις | Αντιδιαστολή | Εσωτερικά | 8:1 | - | ||
Ενημέρωση | Χρόνος ενημέρωσης εικόνας | σε 25 °C | 3 | - | δευτερεύον | |
Λ ε | Τοπ | 5 έτη |
- Όχι, όχι, όχι. | Ονομασία | Εισαγωγή/Εξόδου | Περιγραφή |
1 | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC | |
2 | Δ.Δ.Γ. | Ο | Έλεγχος οδήγησης πύλης MOSFET N-Channel |
3 | RESE | Εγώ... | Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου |
4 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή | Μη συνδέεται με άλλες καρφίτσες NC |
5 | VSH2 | Γ | Θετική πηγή τάσης κίνησης (κόκκινο) |
6 |
ΤΣΚΛ |
Ο |
Αυτή η καρφίτσα είναι η I2C διεπαφή με τον ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται:VSS |
7 |
ΤΣΔΑ |
Εισαγωγή/Εξόδου |
Αυτή η καρφίτσα είναι I2C διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας. Απαιτείται εξωτερική αντίσταση όταν συνδέεται με I2C slave. Όταν δεν χρησιμοποιείται: VSS |
8 | BS1 | Εγώ... | Πιν επιλογής διασύνδεσης λεωφορείου |
9 | Απασχολημένος | Ο | Πιν εξόδου απασχολούμενης κατάστασης |
10 | ΑΠΕ# | Εγώ... | Επαναφορά εισόδου σήματος. |
11 | D/C# | Εγώ... | Πίνακας ελέγχου δεδομένων/χειρισμού |
12 | ΣΤ# | Εγώ... | Τσιπ επιλέξτε πιν εισόδου |
13 | ΣΚΛ | Εγώ... | Σημείο σειράς ρολογιού (SPI) |
14 | ΣΔΑ | Εισαγωγή/Εξόδου | Πινάκια σειριακών δεδομένων (SPI) |
15 | VDDIO | Π | Η παροχή ενέργειας για τις λογικές καρφίτσες της διεπαφής Θα πρέπει να συνδεθεί με το VCI |
16 | ΚΑΠ | Π | Τροφοδοσία ενέργειας για το τσιπ |
17 | Επικεφαλής | Π | Γη |
18 |
ΔΕΔ |
Γ |
Ο πυρήνας λογικής πινής ισχύος VDD μπορεί να ρυθμιστεί εσωτερικά από το VCI. Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και VSS |
19 | Επικεφαλής | Π | Για δοκιμή |
20 | VSH1 | Γ | Θετική πηγή τάσης κίνησης |
21 | VGH | Γ | Σφραγίδα τροφοδοσίας για τάση κίνησης θετικής πύλης και VSH1 |
22 | VSL | Γ | Αρνητική πηγή τάσης κίνησης |
23 | VGL | Γ | Σφραγίδα τροφοδοσίας για την τάση κίνησης αρνητικής πύλης VCOM και VSL |
24 | VCOM | Γ | Η τάση κίνησης VCOM |
