Λεπτομέρειες:
|
| Προϊόν: | 0Δείκτης LCD TFT 85 ιντσών | Απόφαση: | 128x128 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | GC9107 | Σχεδιασμός Dim.: | 17.58 ((H) x 20.82 ((V) x 1.5 ((D) (mm) |
| Εικόνα αφής: | Χωρίς αφή | Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης IPS |
| Διασύνδεση: | ΠΕΠ | Αριθμός πιν: | 12 καρφίτσες (προσαρμόσιμες) |
| Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.85 ιντσών TFT LCD οθόνη,Επίδειξη διεπαφών TFT LCD SPI,128*128 Pixels TFT LCD οθόνη |
||

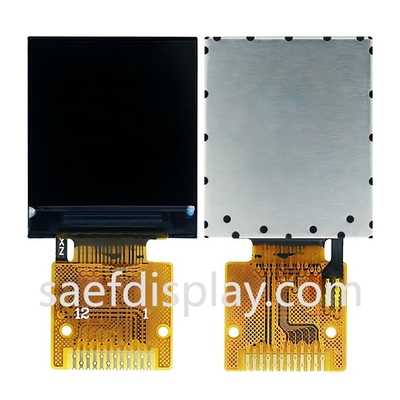

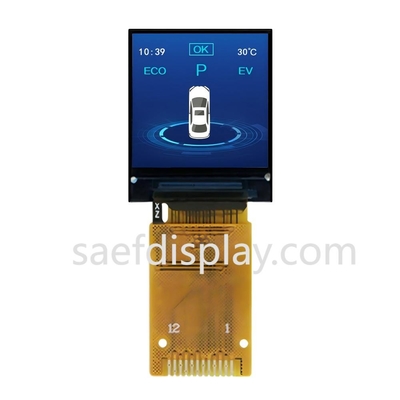

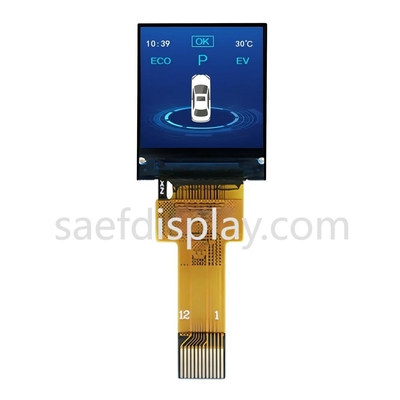

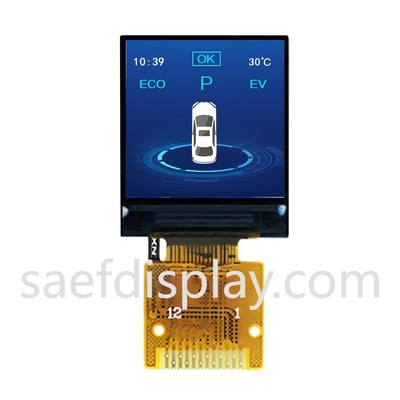

Εισαγωγή της οθόνης TFT LCD 0,85 ιντσών - Η λύση σας για συμπαγή απεικόνιση
Βελτιώστε τα έργα σας με τη μικρή οθόνη LCD TFT υψηλής ανάλυσης, με εντυπωσιακό πίνακα 128x128 pixel.Η οθόνη των 85 ιντσών έχει σχεδιαστεί για να προσφέρει ζωντανά χρώματα και καθαρές εικόνες σε ένα συμπαγές μορφωτικό παράγοντα, καθιστώντας το ιδανικό για ένα ευρύ φάσμα εφαρμογών, από φορητά έως συσκευές IoT.
1- Συμπληκτικό και ελαφρύ:
2Υψηλή ανάλυση:
3. SPI Διασύνδεση:
4Όλες οι οπτικές γωνίες:
5. Χαμηλή κατανάλωση ενέργειας:
6Πολυδιάστατες εφαρμογές:
Αυτή η μικρή αλλά ισχυρή οθόνη TFT LCD είναι η λύση για έργα όπου ο χώρος και η αποτελεσματικότητα είναι πρωταρχικά.και την ικανότητα να το βλέπουν από όλες τις γωνίες το κάνουν την κορυφαία επιλογή για προγραμματιστές και μηχανικούς..
Έτοιμοι να ανεβάσετε το έργο σας με την τεχνολογία οθόνης αιχμής; Εξερευνήστε τις δυνατότητες με τη μικρή οθόνη LCD TFT σήμερα!
Γενικές προδιαγραφές
| - Όχι, όχι. | Άρθρο | Περιεχόμενο | Μονάδα |
| 1 | Μέγεθος LCD | 0.85 ίντσες (διαγώνια) | - |
| 2 | Τρόπος εμφάνισης | Συνήθως μαύρο | - |
| 3 | Απόφαση | 128 ((H) RGB x 128 ((V) | - |
| 4 | Σημεία | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Ενεργός χώρος | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Μέγεθος μονάδας | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Χρωματική διάταξη | RGB VΚοντινή λωρίδα |
- |
| 8 | Διασύνδεση | SPI4 LINE |
- |
| 9 | Δραστηριότητα IC | GC9107 |
- |
| 10 | Φωτεινότητα ((cd/m2) | 260 (ΤΥΠ) | |
| 11 | Κατεύθυνση θέασης | Όλη η θέα | |
| 12 | Πίσω φωτισμός | 1 Λευκό LED | |
| 13 | Εργασιακή θερμοκρασία | -20°C ~ + 70°C | °C |
| 14 | Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C | °C |
| 15 | Βάρος | ΔΕΠ | g |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | LEDK | Καθοδός φώτος πίσω |
| 3 | LEDA | Άνωδος του φώτος πίσω |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Εθνική Τράπεζα | Γη |
|
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
| 10 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
| 11 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 12 | Εθνική Τράπεζα | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρική προδιαγραφή
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
30000 | 40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Γωνία θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Σημείο |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Αντιδιαστολή | Επενδύσεις | - | 25 oC | 800 | 1200 | - | - |
|
Χρώμα συντεταγμένων CIE |
Λευκό | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Κόκκινο | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Πράσινο |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Μπλε |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Διαπερατότητα (με πόλωση) |
- Δεν ξέρω. |
- Δεν ξέρω. |
- |
3.5 | 4.5 |
- |
% |
Εγκαταστάσεις και πιστοποιητικά
