Λεπτομέρειες:
|
| Προϊόν: | 0Δείκτης LCD TFT 85 ιντσών | Απόφαση: | 128x128 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | GC9107 | Σχεδιασμός Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Εικόνα αφής: | Χωρίς αφή | Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης IPS |
| Διασύνδεση: | ΠΕΠ | Αριθμός πιν: | 12 καρφίτσες (προσαρμόσιμες) |
| Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.85 ιντσών τετραγωνική οθόνη LCD,128*128 τετραγωνική οθόνη LCD,Μίνι τετραγωνική οθόνη LCD |
||
Σχετικά με αυτό το στοιχείο SFTO085JY-7245AN
Η μίνι τετραγωνική οθόνη LCD 0,85 ιντσών 128x128 IPS TFT είναι μια συμπαγή και ευέλικτη οθόνη κατάλληλη για διάφορες εφαρμογές, ιδιαίτερα σε μικρές ηλεκτρονικές συσκευές.Εδώ είναι μια σύντομη επισκόπηση των χαρακτηριστικών και των προδιαγραφών του:
Για να χρησιμοποιήσετε αυτή τη μονάδα οθόνης, θα τη συνδέσετε συνήθως σε ένα μικροελεγκτή ή πλακέτο ανάπτυξης μέσω SPI.Οι βιβλιοθήκες είναι συχνά διαθέσιμες για τις δημοφιλείς πλατφόρμες (όπως το Arduino) για να βοηθήσουν στην απλούστευση της διαδικασίας κωδικοποίησης που απαιτείται για τη διεπαφή με την οθόνη.
Το Μίνι Square LCD 0,85 ίντσες 128x128 IPS TFT Display Module είναι μια εξαιρετική επιλογή για συμπαγές εφαρμογές που απαιτούν μια πολύχρωμη, καθαρή οθόνη.Θυμηθείτε να ελέγξετε για τη συμβατότητα με την συγκεκριμένη πλατφόρμα μικροελέγχου σας και να εξετάσετε τη διαχείριση ισχύος στο σχεδιασμό σας.
Γενικές προδιαγραφές
| - Όχι, όχι. | Άρθρο | Περιεχόμενο | Μονάδα |
| 1 | Μέγεθος LCD | 0.85 ίντσες (διαγώνια) | - |
| 2 | Τρόπος εμφάνισης | Συνήθως μαύρο | - |
| 3 | Απόφαση | 128 ((H) RGB x 128 ((V) | - |
| 4 | Σημεία | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Ενεργός χώρος | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Μέγεθος μονάδας | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Χρωματική διάταξη | RGB VΚοντινή λωρίδα |
- |
| 8 | Διασύνδεση | SPI4 LINE |
- |
| 9 | Δραστηριότητα IC | GC9107 |
- |
| 10 | Φωτεινότητα ((cd/m2) | 260 (ΤΥΠ) | |
| 11 | Κατεύθυνση θέασης | Όλη η θέα | |
| 12 | Πίσω φωτισμός | 1 Λευκό LED | |
| 13 | Εργασιακή θερμοκρασία | -20°C ~ + 70°C | °C |
| 14 | Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C | °C |
| 15 | Βάρος | ΔΕΠ | g |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | LEDK | Καθοδός φώτος πίσω |
| 3 | LEDA | Άνωδος του φώτος πίσω |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Εθνική Τράπεζα | Γη |
|
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
| 10 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
| 11 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 12 | Εθνική Τράπεζα | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρική προδιαγραφή
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
30000 | 40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Συνθήκες μέτρησης | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Χρόνος απόκρισης | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Γωνία θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Σημείο |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Αντιδιαστολή | Επενδύσεις | - | 25 oC | 800 | 1200 | - | - |
|
Χρώμα συντεταγμένων CIE |
Λευκό | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Κόκκινο | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Πράσινο |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Μπλε |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Διαπερατότητα (με πόλωση) |
- Δεν ξέρω. |
- Δεν ξέρω. |
- |
3.5 | 4.5 |
- |
% |
Δοκιμή περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι, όχι. | Άρθρο | Προϋποθέσεις |
| 1 | Λειτουργία υψηλής θερμοκρασίας | 70 C±2 C, 120 ώρες |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | -20 C±2 C, 120 ώρες |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | 80 C±2 C, 120 ώρες |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | -30 C±2 C, 120 ώρες |
| 5 | Λειτουργία υψηλής θερμοκρασίας/υγρασίας | 60 C±2 C, 90% RH, 120 ώρες |
| 6 | Κύκλος θερμοκρασίας |
-10°C→25°C→60°C→25°C→-10°C 30 λεπτά 5 λεπτά 30 λεπτά 5 λεπτά 30 λεπτά 10 κύκλος. |
|
7 |
Δοκιμή δονήσεων |
Συνολικό σταθερό πλάτος:1.5mm. Δονήσεις. Συχνότητα: 10~55Hz Ένας κύκλος 60 δευτερόλεπτα σε 3 κατευθύνσεις X, Y, Z κάθε - 15 λεπτά. |
| 8 | Δοκιμή ESD | Αεροεκκένωση:Παλμός ± 4KV με 5 φορές. |
| Επικοινωνιακή εκφόρτιση: Apple ± 2KV με 5 φορές. | ||
|
9 |
Δοκιμή πτώσης |

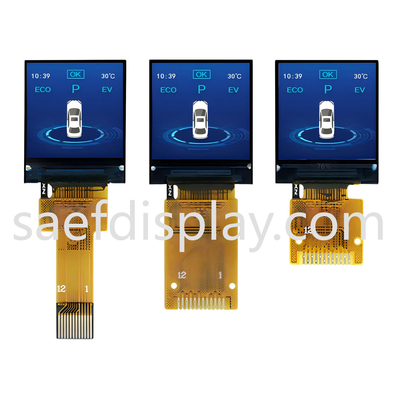

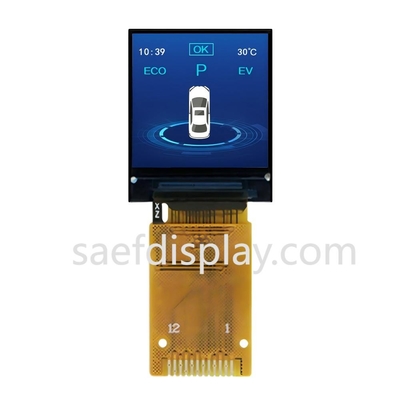

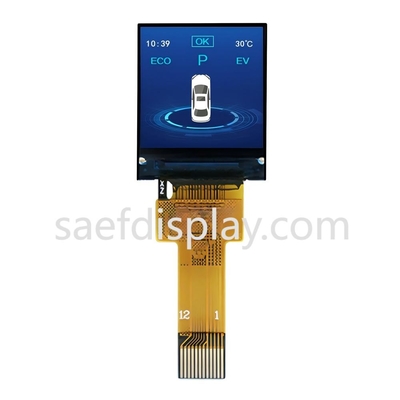

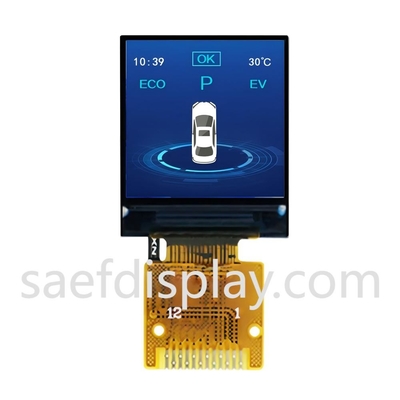

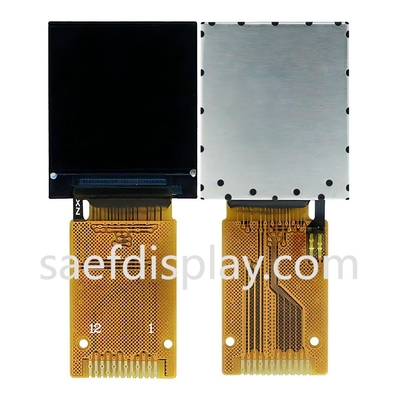

Εικόνα προϊόντος
