Λεπτομέρειες:
|
| Προϊόν: | 0Δείκτης LCD TFT 85 ιντσών | Απόφαση: | 128x128 εικονοκύτταρα |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | GC9107 | Σχεδιασμός Dim.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (mm) |
| Εικόνα αφής: | Χωρίς αφή | Κατεύθυνση θέασης: | Όλες οι γωνίες θέασης IPS |
| Διασύνδεση: | ΠΕΠ | Αριθμός πιν: | 12 καρφίτσες (προσαρμόσιμες) |
| Φωτεινότητα επιφάνειας: | 260 cd/m2 (νίτσες) | Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 0.85 ιντσών IPS TFT LCD οθόνη,Δείκτης LCD 128x128 IPS TFT |
||
Σχετικά με αυτό το στοιχείο 0,85 ιντσών IPS TFT LCD οθόνη SFTO085JY-7247AN
Γενικές προδιαγραφές
| - Όχι, όχι. | Άρθρο | Περιεχόμενο | Μονάδα |
| 1 | Μέγεθος LCD | 0.85 ίντσες (διαγώνια) | - |
| 2 | Τρόπος εμφάνισης | Συνήθως μαύρο | - |
| 3 | Απόφαση | 128 ((H) RGB x 128 ((V) | - |
| 4 | Σημεία | 0.1188 (H) x 0,1188 ((V) mm | - |
| 5 | Ενεργός χώρος | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Μέγεθος μονάδας | 17.58 ((H) x 20.82 ((V) x1.5 ((D) mm |
- |
| 7 | Χρωματική διάταξη | RGB VΚοντινή λωρίδα |
- |
| 8 | Διασύνδεση | SPI4 LINE |
- |
| 9 | Δραστηριότητα IC | GC9107 |
- |
| 10 | Φωτεινότητα ((cd/m2) | 260 (ΤΥΠ) | |
| 11 | Κατεύθυνση θέασης | Όλη η θέα | |
| 12 | Πίσω φωτισμός | 1 Λευκό LED | |
| 13 | Εργασιακή θερμοκρασία | -20°C ~ + 70°C | °C |
| 14 | Θερμοκρασία αποθήκευσης. | -30°C~+ 80°C | °C |
| 15 | Βάρος | ΔΕΠ | g |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | Εθνική Τράπεζα | Γη |
| 2 | LEDK | Καθοδός φώτος πίσω |
| 3 | LEDA | Άνωδος του φώτος πίσω |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Εθνική Τράπεζα | Γη |
|
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 8 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
| 10 | ΣΔΑ | Εισαγωγή σειριακών δεδομένων |
| 11 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 12 | Εθνική Τράπεζα | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρική προδιαγραφή
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
30000 | 40000 |
- Δεν ξέρω. |
Ωρες |

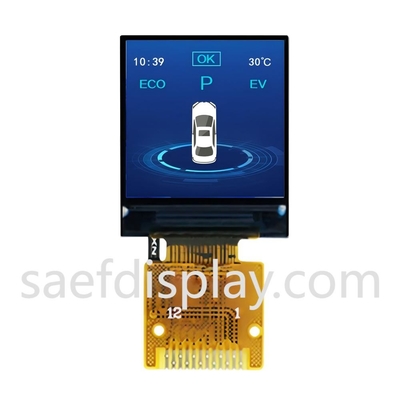

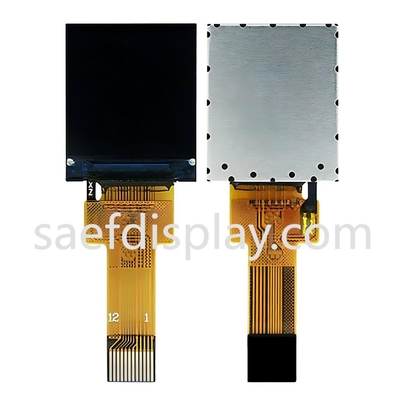

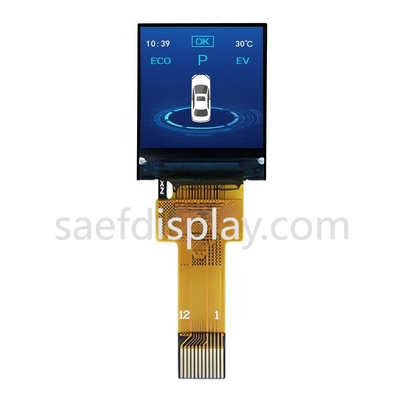

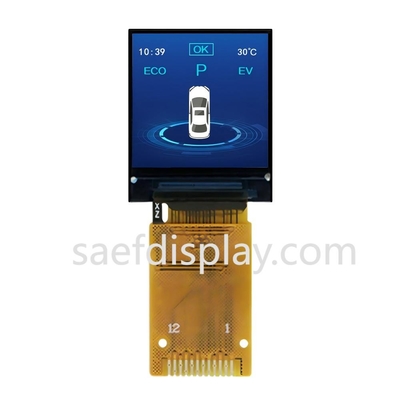

Εικόνα προϊόντος
Εγκαταστάσεις και πιστοποιητικά
Κλειστή λέξη αναζήτησης: tft 0,85", 0,85 tft lcd, 0,85" tft lcd, 0,85 ιντσών tft lcd, tft lcd 0.85, 0,85 " tft οθόνη, 0,85 " tft οθόνη, 0,85 ιντσών tft οθόνη, tft οθόνη 0,85 ιντσών, tft οθόνη 0,85", 0,85 ιντσών tft οθόνη lcd, 0,85 " tft οθόνη, 0,85 ιντσών tft οθόνη, tft οθόνη 0,85 ιντσών,εικόνα tft 0.85", 0,85 ιντσών οθόνη LCD, SquareTFT, 120x128 TFT, 1 ιντσών TFT IPS
