Λεπτομέρειες:
|
| Προϊόν: | 50,7 ιντσών TFT LCD οθόνη | οθόνη αφής: | Χωρίς |
|---|---|---|---|
| Απόφαση: | 640X480 | Κατεύθυνση θέασης: | Πλήρης γωνία θέασης IPS |
| Κύκλος ελέγχου οδηγού: | JD9168S | Αριθμός πιν: | 40 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου | Φωτεινότητα επιφάνειας: | 500 cd/m2 (νιτ) |
| Διασύνδεση: | RGB | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | 640x480 TFT IPS οθόνη,Μοντέλο οθόνης RGB Interface TFT IPS,5.7 ιντσών TFT IPS οθόνη |
||
Σχετικά με αυτό το αντικείμενο SFTO570DX-7263AN
Ανακαλύψτε την σαφήνεια και τη ζωντάνια της 5.7 ιντσών TFT IPS οθόνης μας, σχεδιασμένη για ανώτερη οπτική απόδοση σε ένα συμπαγές παράγοντα μορφής.Αυτή η υψηλής ποιότητας μονάδα οθόνης προσφέρει μια καθαρή ανάλυση 640x480, εξασφαλίζοντας καθαρές και λεπτομερείς εικόνες που είναι ιδανικές για μια ποικιλία εφαρμογών, από βιομηχανικούς πίνακες ελέγχου έως εκπαιδευτικά εργαλεία.
Βασικά χαρακτηριστικά:
Τεχνικές προδιαγραφές:
Ιδανικές εφαρμογές:
Αυτή η μονάδα οθόνης TFT IPS 5,7 ιντσών είναι ιδανική για εφαρμογές που απαιτούν ισορροπία υψηλής ανάλυσης, φωτεινότητας και αντοχής.Είτε θέλετε να βελτιώσετε τις δυνατότητες εμφάνισης του βιομηχανικού εξοπλισμού σας, δημιουργήστε μια ελκυστική εκπαιδευτική ρύθμιση ή αναπτύξτε ένα φιλικό προς το χρήστη περιβάλλον για το τελευταίο σας έργο, αυτή η μονάδα οθόνης προσφέρει την απόδοση και την αξιοπιστία που χρειάζεστε.
Γιατί να επιλέξετε τη συσκευή μας;
Αναβαθμίστε την οπτική οθόνη σας με το 5,7 ιντσών TFT IPS Display Module και βιώστε τη διαφορά στην ποιότητα και την απόδοση.Παραγγείλετε τώρα και κάντε το πρώτο βήμα προς την ενίσχυση του έργου σας με μια αξιόπιστη και υψηλής απόδοσης λύση οθόνης.
Προδιαγραφή του προϊόντος
| Άρθρο | Προδιαγραφές | Μονάδα |
| Τύπος οθόνης LCD | TFT | - |
| Εμφάνιση χρώματος | 16.7M | - |
| Κατεύθυνση θέασης | IPS, όλες οι γωνίες θέασης | Ώρα |
| Θερμοκρασία λειτουργίας | -30~+80 | °C |
| Θέρμανση αποθήκευσης | -30~+80 | °C |
| Μέγεθος μονάδας | Ανατρέξτε στο σχέδιο περίγραμμα | χμ |
| Ενεργός χώρος ((W × H) | 115.20X86.40 | χμ |
| Αριθμός σημείων | 640 x 480 | κουκίδες |
| Ελεγκτής LCM | JD9168S | - |
| Τετάρτη | 3.3 | V |
| Πίσω φωτισμός | 3S7P-LED (λευκό) | μ.τ.λ. |
| Διασύνδεση | Διασύνδεση RGB | - |
Εξωτερικές διαστάσεις
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Τρόπος παροχής τάσης τάσης | ΚΑΚ | -Ούτε ένα.3 | 3.3 | V |
| Η τάση τροφοδοσίας φώτων | Επενδύσεις | -Ούτε ένα.3 | 6.0 | V |
| Θερμοκρασία λειτουργίας | Πάνω | - 30 | 80 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Τυπική αξία | |
| Πρόσθετη τάση | Επενδύσεις | 5V | |
| Τρόπος τροφοδοσίας | ΙΙ | 300 - mA | |
| Κατανάλωση ενέργειας | PL | 1.5 - W | |
| Συχνότητα ελέγχου PWM | Δελτίο ΕΚΑΧ | 50K Hz | |
| Πίσω φωτισμός ON-OFF | Υψηλή |
ΔΕΣ |
1.4 VLED V |
| Χαμηλά | 0 - 0,4 V | ||
| Επίπεδο ελέγχου PWM | Υψηλή |
Επενδύσεις |
1.5 V |
| Χαμηλά | 0 - 0,4 V | ||
| Ομοιομορφία | ΔBp | 80% | |
| Χρόνος ζωής | χρόνος | 40 χιλιάδες ώρες | |
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Ορισμός |
| 1 | Ε/Δ | Εγώ... | Κατεύθυνση ανίχνευσης επάνω-κάτω στη μονάδα οθόνης. |
| 2 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
| 3 | HSYNC | Εγώ... | Οριζόντια είσοδος συγχρονισμού στο RGB περιβάλλον. |
| 4-6 | Επενδύσεις | Π | Η παροχή ενέργειας για τον οδηγό LED. |
| 7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία για TFT. |
| 8 | VSYNC | Εγώ... | Ψηλή είσοδος συγχρονισμού στο RGB περιβάλλον. |
| 9 | DE | Εγώ... | Ενεργοποίηση της εισαγωγής δεδομένων στο RGB interface. |
| 10 | XL | Εγώ... | Δεν υπάρχει σύνδεση. |
| 11 | ΕΥ | Εγώ... | Δεν υπάρχει σύνδεση. |
| 12 | Διοικητικός συμβούλος | Εγώ... | Πιν εισόδου σήματος PWM. |
| 13-15 | Β5-Β3 | Εγώ... | Μπλε λεωφορείο δεδομένων. |
| 16 | Επικεφαλής | Π | Στον έδαφος. |
| 17-19 | Β2-Β0 | Εγώ... | Μπλε λεωφορείο δεδομένων. |
| 20 | Επικεφαλής | Π | Στον έδαφος. |
| 21-23 | G5-G3 | Εγώ... | Πράσινο δίκτυο δεδομένων. |
| 24 | Επικεφαλής | Π | Στον έδαφος. |
| 25-27 | G2-G0 | Εγώ... | Πράσινο δίκτυο δεδομένων. |
| 28 | Επικεφαλής | Π | Στον έδαφος. |
| 29-31 | Ρ5-Ρ3 | Εγώ... | Κόκκινο λεωφορείο δεδομένων. |
| 32 | Επικεφαλής | Π | Στον έδαφος. |
| 33-35 | R2-R0 | Εγώ... | Κόκκινο λεωφορείο δεδομένων. |
| 36 | XR | Εγώ... | Δεν υπάρχει σύνδεση. |
| 37 | YD | Εγώ... | Δεν υπάρχει σύνδεση. |
| 38 | DCLK | Εγώ... | Εισαγωγή ρολογιού των pixel στην διεπαφή RGB. |
| 39 | Επικεφαλής | Π | Στον έδαφος. |
| 40 | Α/Δ | Εγώ... | Αριστερή/δεξιά κατεύθυνση σάρωσης στο μοντέλο του πάνελ. |

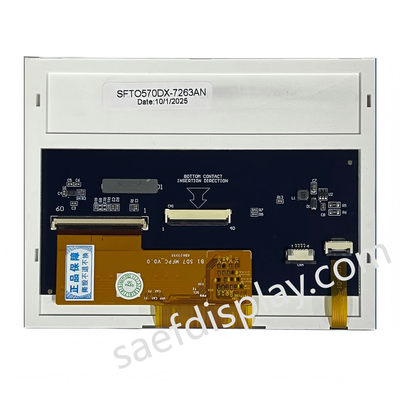

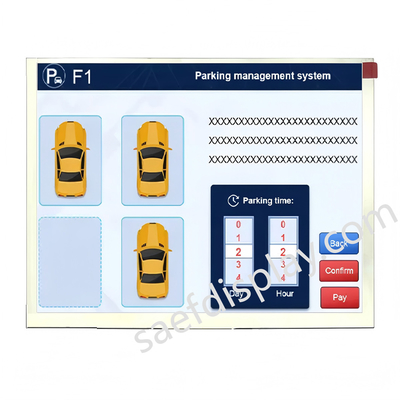

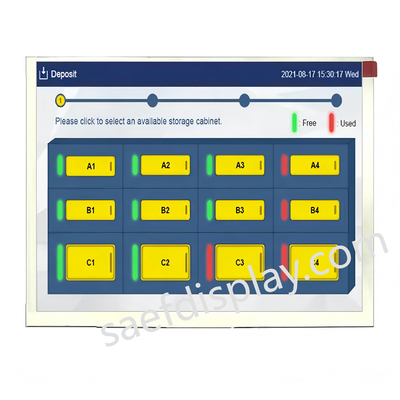

Εικόνα προϊόντος
