Λεπτομέρειες:
|
| Model Number: | SFHD2150A01PT-H20%2 | Screen Size: | 21.5-inch Diagonal |
|---|---|---|---|
| Resolution: | 1920×1080 Pixels (RGB Stripe) | Brightness: | 1000 cd/m² |
| Storage Temp.: | -10°C to +60°C | Operating Temp.: | -20°C to +60°C |
| Contrast Ratio: | 1000:1 (Typ.) | Interface: | LVDS |
| Power Supply: | 5V DC ±10% | Power Consumption: | 37.22W (Typ.) |
| Surface Treatment: | AG/AF Coatings | Touch Technology: | PCAP(CTP) Optional |
| Cover Glass: | Gorrila Glass | Touch Points: | 10-Point Multi-Touch |
| Touch Interface: | USB | IC Options: | ILITEK |
| Customization: | Silk Printing, Logo | Compliance: | REACH & RoHS Compliant |
| Επισημαίνω: | Μονάδα LCD TFT RoHS,21.5 Βιομηχανική TFT LCD,Μονάδα LCD TFT με διεπαφή LVDS |
||

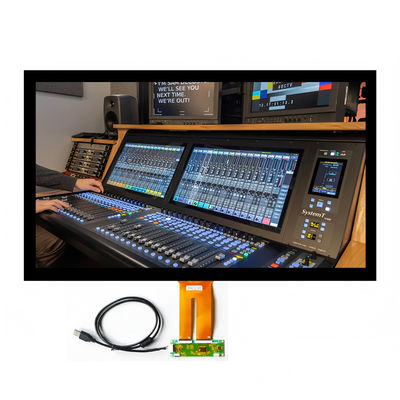

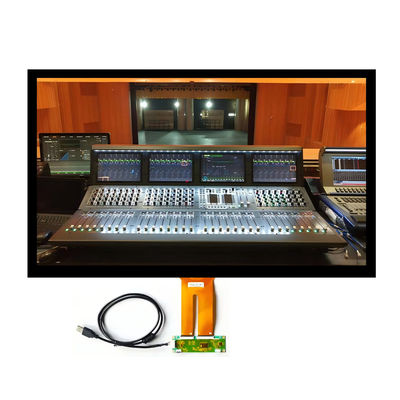

SFHD2150A01PT-H20%2 Βιομηχανική κλάση 21,5 ιντσών TFT μονάδα οθόνης LCD
Ανυψώστε τον βιομηχανικό εξοπλισμό σας με την υψηλής απόδοσης οθόνη αφής της Saef Technology, σχεδιασμένη για αξιοπιστία σε απαιτητικά περιβάλλοντα.
Βασικά χαρακτηριστικά:
✅ Καθαρότητα Full HD
Ανάλυση 1920×1080 με αναλογία αντίθεσης 1000:1 (τύπος), τεχνολογία πίνακα VA και αντιαφαιστική επιφάνεια 3H για καθαρή ορατότητα υπό έντονο φωτισμό.
✅ Ακατάπαυση προωθημένη χωρητική επαφή
Υποστήριξη πολλαπλών ακουστικών με 10 δάχτυλα μέσω διεπαφής USB. Συμβατό με συστήματα Android/Win7/Win10.
✅ Μεγαλύτερη περιοχή θερμοκρασίας
Λειτουργεί άψογα από -10°C έως +60°C (αποθήκευση: -20°C~60°C).
✅ Βιομηχανική αντοχή
Διπλό κανάλι διεπαφής LVDS για σταθερή μετάδοση σήματος
14 ms γρήγορος χρόνος απόκρισης
700 cd/m2 υψηλή φωτεινότητα (τύπος)
Υποστήριξη στερέωσης VESA
✅ 2ετής εγγύηση
Υποστηρίζεται από την παρατεταμένη εγγύηση της Saef (Πρότυπο: SFHD2150A01PT-H20%2) για άνευ ανησυχίας χρήση.
Τεχνικές προδιαγραφές:
Ενεργός χώρος: 476,064 × 267,786 mm
Διασύνδεση: LVDS (30-pin συνδέσμος) + USB (touch)
Δύναμη: 5V DC ±10%
Δυνατότητα αναφοράς αφής: ≥ 100 Hz
Κατασκευή: Μεταλλικό πλαίσιο με εμπρόσθια σφραγίδα IP65 (προαιρετικό)
Εφαρμογές:
Πίνακες HMI. Μηχανήματα CNC. Εξοπλισμός Δοκιμών και Μετρήσεων. Συστήματα Μεταφορών.
Κωδικός παραγγελίας:SFHD2150A01PT-H20%2
Συμμόρφωση:CE/FCC RoHS (κατά αίτηση)
Προδιαγραφές
| ΕΠΙΤΡΟΠΟΙ | Μονάδα | Προδιαγραφές |
| Διαγώνιο οθόνης | χμ | 546.86 ((21.5 ̇) |
| Ενεργός χώρος | χμ | 476.064 ((H) x 267.786 ((V) |
| Πιξέλες H x V | - | 1920 ((x3) x 1080 |
| Πιξέλες Πίτσα | Εμ... | 247.95 ((ανά μία τριάδα) x247.95 |
| Διατάξη των pixel | - | Ρ.Γ.Β. Σημερινή λωρίδα |
| Τρόπος εμφάνισης | - | Τρόπος VA, κανονικά μαύρο |
| Χρόνος απόκρισης | Msec | 14 ms (συνήθως, ενεργοποίηση/αποκλεισμός) |
| Βάρος | Γράμματα | ΔΕΠ |
| Ηλεκτρική διεπαφή | - | Δύο κανάλια εισόδου δεδομένων RGB LVDS, 8 bits |
| Χρώμα υποστήριξης | - | 16.7M χρώματα |
| Επεξεργασία επιφάνειας | - | Αντι-Αναλαμπή, 3H |
| Θερμοκρασία λειτουργίας | °C | -10 έως +60 |
| Θέρμανση αποθήκευσης | °C | -20 έως +60 |
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Περιγραφή |
| 1 | RxO0- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 2 | RxO0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 3 | RxO1- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 4 | RxO1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 5 | RxO2- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 6 | RxO2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 7 | Εθνική Τράπεζα | Γη |
| 8 | RxOCLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (οπτικό ρολόι) |
| 9 | RxOCLK+ | Επικαιροποιημένη είσοδος διαφορικού ρολογιού LVDS (αδιαφορετικό ρολόι) |
| 10 | RxO3- | Εισαγωγή αρνητικών διαφορικών δεδομένων LVDS (περίεργα δεδομένα) |
| 11 | RxO3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (άξεστα δεδομένα) |
| 12 | RxE0- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 13 | RxE0+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 14 | Εθνική Τράπεζα | Γη |
| 15 | RxE1- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 16 | RxE1+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 17 | Εθνική Τράπεζα | Γη |
| 18 | RxE2- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 19 | RxE2+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 20 | RxECLK- | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 21 | RxECLK+ | Αρνητική είσοδος διαφορικού ρολογιού LVDS (ομορολόγιο) |
| 22 | RxE3- | Αρνητική είσοδος διαφορικών δεδομένων LVDS (ακόμη δεδομένα) |
| 23 | RxE3+ | Εισαγωγή θετικών διαφορικών δεδομένων LVDS (παρά δεδομένα) |
| 24 | Εθνική Τράπεζα | Γη |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 28 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
| 29 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
| 30 | ΔΕΔ | Τεχνολογίες ηλεκτροπαραγωγής |
Οπτικά χαρακτηριστικά
| Παράμετρος | Προϋποθέσεις | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
|
Γωνία θέασης(CR>10) |
Οριζόντια | θL | 85 | 89 | - |
βαθμός |
| θ R | 85 | 89 | - | |||
| Βόρειος | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Αντιδιαστολή | Κέντρο | 700 | 1000 | - | - | |
| Χρόνος απόκρισης | Tr+Td | - | 14 | 20 | ms | |
|
Χρώμα CFΧρωματικότητα(CIE1931) |
Κόκκινο x |
Τύπος. -Τίποτα.03 |
0 |
Τύπος. +0.03 |
0 | |
| Κόκκινο y | - | - | ||||
| Πράσινο x | - | - | ||||
| Πράσινο y | - | - | ||||
| Μπλε x | - | - | ||||
| Μπλε y | - | - | ||||
| Λευκό x | 0.323 | - | ||||
| Λευκό y | 0.379 | - | ||||
| Κέντρο Φωτεινότητα λευκή | ΕΠΙ | 800 | 1000 | cd/m | ||
| Διασταυρούμενη ομιλία | Τσ | 2.0 | % | |||
Συγκινητικό πίνακα αφής
| Άρθρο | Προδιαγραφές | Μονάδα |
| Τύπος | Προβλεπόμενο πάνελ αφής | |
| Μέγεθος | 21.5 | Δοκίμημα |
| Δομή | Γ+Γ | |
| Συνολικό πάχος | 3.95±0.3 | χμ |
| Σχεδιασμός του φακού κάλυψης | 525*324±0.3 | χμ |
| Περιγραφή του αισθητήρα ITO | 493.64*286.11±0.5 | χμ |
| Πεδίο παρακολούθησης | 477.2*268.8±0.3 | χμ |
| Ενεργός χώρος | 480.64*272.11±0.3 | χμ |
| Διασύνδεση | USB | |
| Αριθμός σημείων επαφής | 10 (με PCB ελέγχου ILI2510-PCIL22) | |
| Τεχνική ένταση | 5V ((με ILI2510-PCIL22 Ελέγχου PCB) | |
| Χρόνος απόκρισης | 10 | ms |
| Ποσοστό αναφοράς | ≥ 100 | HZ |
| Αξία αντοχής στην πίεση | < 10g | |
| Εισαγωγή | Χειρογράφηση ή χωρητικό στυλό | |
| Διαβίβαση | ≥ 85% | |
| Σκληρότητα επιφάνειας | ≥6H | |
|
Χρήση |
Η προδιαγραφή εφαρμόζεται σε διαφανή και χειρογράφηση εισροής χωρητικά πιεστικά πάνελ |

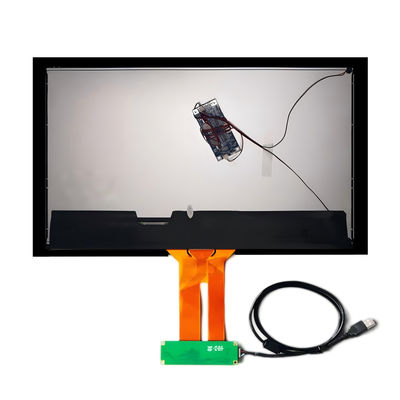

Εικόνα προϊόντος
![]()
![]()
