Λεπτομέρειες:
|
Τύπος οθόνης: | Χαρακτηριστικό LCD | Φόρμα: | 20 χαρακτήρες X 4 γραμμές |
---|---|---|---|
Τεχνολογία: | Θετική Διαπερατότητα STN | Εμφάνιση χρώματος: | Κίτρινο/πράσινο |
Κατεύθυνση θέασης: | Στις έξι. | Πίσω φωτισμός: | Λευκό LED (πλευρό φωτισμένο) |
Διασύνδεση: | Παράλληλη 8-bit (συμβατή με HD44780) | Κύκλος ελέγχου οδηγού: | SPLC780D |
ΤΑΣΗ ΛΟΓΙΚΗΣ: | 3.3V | Θερμοκρασία λειτουργίας: | -20°C έως +70°C |
Χρόνος ζωής: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | 20x4 επίδειξη χαρακτήρα LCD,Ενότητα επίδειξης χαρακτήρα LCD STN,Μονάδα οθόνης LCD χαρακτήρων |
Βιομηχανική μονάδα LCD 20×4 χαρακτήρων για συστήματα HMI και ελέγχου
Η ανθεκτική οθόνη της Saef Technology παρέχει καθαρό κίτρινο/πράσινο κείμενο σε σκληρά περιβάλλοντα, σχεδιασμένο για Γερμανική και Αμερικανική βιομηχανική αυτοματοποίηση με συμβατότητα 3.3V.
Κύρια πλεονεκτήματα για τους μηχανικούς:
HD44780-Σύμβατος σχεδιασμός
- Δεν ξέρω.Βιομηχανική Αξιοπιστία
Βελτιωμένη αποδοτικότητα ενέργειας
Τεχνικές προδιαγραφές:
Μέγεθος χαρακτήρα: 4,76×2,96 mm
Πεδίο προβολής: 77×25,2 mm
Μέγεθος: 98×60×13,2 mm
Δουλειά/Προκατάληψη: 1/16 Δουλειά, 1/5 Προκατάληψη
Εφαρμογές:
Εταιρική αυτοματοποίηση (Industrie 4.0)
Ελέγχου Μηχανών CNC.
Εργαστηριακό εξοπλισμό.
Τερματικά POS λιανικής.
Συμμόρφωση και εγγύηση:
Συμμόρφωση με το RoHS / REACH. ISO 9001/14001 πιστοποιημένο.
Εγγύηση ενός έτους.
Μηχανικές διαστάσεις
Προδιαγραφές
Άρθρο | Τυπική τιμή |
Τύπος οθόνης | 20 χαρακτήρες × 4 γραμμές |
Τύπος οθόνης LCD | ΣΤΝ, θετικό, κίτρινο/πράσινο, μεταδοτικό |
Κατάσταση του οδηγού | Μονάδα LCD: 1/16 Δουλειά, 1/5Bias |
Κατεύθυνση θέασης | 6 η ώρα |
Τύπος φωτισμού πίσω | ΠΑΡΑΜΑΤΙΚΑ ΛΕΥΚΑ |
Διασύνδεση | 8-bit MPU διεπαφή |
Κύκλος ελέγχου οδηγού | SPLC780D |
Μηχανικές προδιαγραφές
Άρθρο | Τυπική τιμή | Μονάδα |
Διάσταση του σχεδίου | 98 ((L) * 60 ((W) * Μαξ 13,2 ((T) | χμ |
Πεδίο παρακολούθησης | 77 ((L) * 25.2 ((W) | χμ |
Μέγεθος σημείων | 0.56 ((W) × 0,56 ((H) | χμ |
Σημεία | 0.6(W) × 0,6 (H) | χμ |
Μέγεθος χαρακτήρα | 4.76 ((W) × 2.96 ((H) | χμ |
Απόλυτες μέγιστες αξιολογήσεις
Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
Δυναμική τάση τροφοδοσίας συστήματος | ΔΕΔ | - | -Τίποτα.3 | 3.5 | V |
Τετάρτη | Επικεφαλής | - | VDD-12 | ΒΔΔ-0.3 | V |
Τεχνολογία | Αριθμός οχήματος | - | -Τίποτα.3 | VDD + 0.3 | V |
Θερμοκρασία λειτουργίας | Πάνω | - | -20 | 70 | °C |
Θέρμανση αποθήκευσης | TST | - | - 30 | 80 | °C |
Η υγρασία αποθήκευσης | HD | Ta < 40 °C | 20 | 90 | % RH |
Ηλεκτρικά χαρακτηριστικά συνεχούς ρεύματος
Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
Η τάση τροφοδοσίας λογικής | ΔΕΔ | - | - | 3.3 | - | V |
Υψηλή τάση εισόδου | ΧΙΒ | - | 0.8VDD | - | ΔΕΔ | V |
Εισαγωγή χαμηλής τάσης | VIL | - | Εθνική Τράπεζα | - | 0.3VDD | V |
Υψηλή τάση εξόδου | VOH | - | 0.7VDD | - | ΔΕΔ | V |
Έξοδος χαμηλής τάσης | Αερομεταφορές | - | Εθνική Τράπεζα | - | 0.2VDD | V |

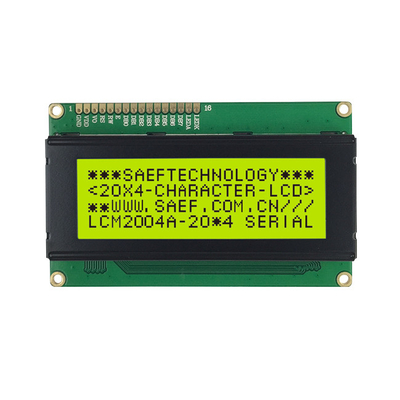

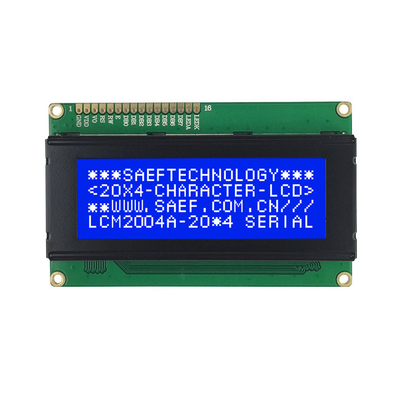

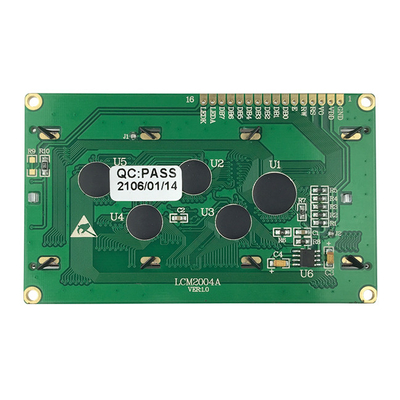

Εικόνες προϊόντων
