SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση

SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση
SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση

Μεγάλες Εικόνας :  SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση

Λεπτομέρειες:
Τόπος καταγωγής: ShenZhen / Κίνα
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Αριθμό μοντέλου: SFBM2004HX-A-Y
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 τεμάχια
Τιμή: Negotiable based on order lot quantity
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγής
Χρόνος παράδοσης: 3-5 εβδομάδες
Όροι πληρωμής: Λ/Κ, , T/T, Western Union
Δυνατότητα προσφοράς: 3000 χιλιάδες τεμάχια το μήνα.

SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση

περιγραφή
Τύπος οθόνης: 20 χαρακτήρες X 4 γραμμές STN LCD Τάση: 3.0V ±0.2V (Λιγάς κατανάλωσης ισχύος)
Κατεύθυνση θέασης: 6 η ωρα Διασύνδεση: Παράλληλη 8-bit MPU
Κύκλος ελέγχου οδηγού: SPLC780D ή ισοδύναμο (Βιομηχανικού τύπου) Πίσω φωτισμός: Κίτρινο-Πράσινο LED (100 cd/m² Τυπ.)
Θερμοκρασία λειτουργίας: -20°C έως +70°C ΔΙΑΣΤΑΣΕΙΣ: 98 ((L) x 60 ((W) x 13,2 ((T)
Περιοχή θέασης: 77(Μ) * 25.2(Π) Ρύθμιση αντίθεσης: Καρφίτσα VO (Εύκολη ρύθμιση)
DUTY/BIAS: 1/16 καθήκον, 1/5 προκατάληψη Προστασία ESD: ±8kV αέρα / ±4kV επαφής (ισχυρό)
Αξιόπιστη: Δοκιμασμένη σύμφωνα με το MIL-STD-105E (βιομηχανική αντοχή) Συμμόρφωση: ROHS, REACH, Οδηγίες ΕΕ
Επισημαίνω:

STN 20x4 Module LCD χαρακτήρων

,

Κίτρινο/Πράσινο 20x4 Module LCD





Επαγγελματική ποιότητα LCD 20x4 για βιομηχανικά και ενσωματωμένα συστήματα


Το SFBM2004HX-A-Y είναι μια υψηλής αξιοπιστίας 20 × 4 μονάδα LCD χαρακτήρα που έχει σχεδιαστεί για απαιτητικές εφαρμογές στον τομέα της αυτοματοποίησης, των ιατρικών συσκευών και του εργαστηριακού εξοπλισμού.Δραστηριότητα 3V με εξαιρετικά χαμηλή κατανάλωση ισχύος (0.15mA typ.), παρέχει εξαιρετικές επιδόσεις σε βιομηχανικές θερμοκρασίες (-20°C έως +70°C).



Βασικά Τεχνικά Πλεονεκτήματα

  • Συμβατότητα του SPLC780D:Αδιάλειπτη ολοκλήρωση με τα πρωτόκολλα HD44780 του βιομηχανικού προτύπου. Επιταχύνετε την ανάπτυξη με τις υπάρχουσες βιβλιοθήκες κώδικα και τα σχέδια αναφοράς.
  • Ανώτερη οπτική απόδοση: STN Κίτρινη/Πράσινη διαφλαστική οθόνη με γωνία θέασης 6 ωρών εξασφαλίζει σαφήνεια κάτω από περιβάλλον φωτισμό.) εξαλείφει τα "καυτά σημεία".
  • Σχεδιασμένο για σκληρά περιβάλλοντα:
  1. - Δεν ξέρω.Δυνατότητα προστασίας από την έκρηξη από αέρα ±8 kV/±4 kV
  2. Εγκρίνεται σύμφωνα με το MIL-STD-105E (μεγάλο ελάττωμα AQL 0,4)
  3. Ανθεκτική στην υγρασία (20-90% RH μη συμπυκνωτική)

Τεχνικές προδιαγραφές

  • Έλεγχος χρονισμού: ταλαντωτής 270 kHz, πλάτος E-pulse 450ns (τρόπος εγγραφής)
  • Χαρτογράφηση μνήμης: Οι διευθύνσεις DDRAM υποστηρίζουν 4-γραμμική περιστροφή (Hex: Line1=00-13, Line2=40-53)
  • Ηλεκτρική ασφάλεια: VDD=2,8-3,5V, VLCD=VDD-12V έως VDD-0,3V
  • Μηχανική ακρίβεια: 0,56mm διαφορά σημείων, 98×60mm αποτύπωση με 13,2mm μέγιστο πάχος



Συμμόρφωση και μακροζωία

  • Πλήρης συμμόρφωση με τις απαιτήσεις ROHS 2011/65/ΕΕ, REACH 1907/2006/ΕΚ
  • 1 έτος εγγύησης με έγκριση > 120 ωρών σε δοκιμές θερμικού κύκλου (-30°C/80°C) και δονήσεων (άξονας XYZ 10-55Hz)



Για Μηχανικούς Σχεδιασμού

Κατεβάστε διαγράμματα εικόνας, χρονοδιαγράμματα κύματος (σελίδα 9) και πίνακες χαρτογράφησης DDRAM στο πλήρες φύλλο δεδομένων.





Μηχανικές διαστάσεις

SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση 0



Προδιαγραφές



Άρθρο Τυπική τιμή
Τύπος οθόνης 20 χαρακτήρες και 4 γραμμές.
Τύπος οθόνης LCD ΣΤΝ ((Υ-Γ),ΠΟΣΙΤΙΒΟ,ΤΡΑΝΣΜΙΣΣΙΒΟ
Κατάσταση του οδηγού Μονάδα LCD: 1/16 Δουλειά, 1/5Bias
Κατεύθυνση θέασης 6 η ώρα
Τύπος φωτισμού πίσω Κίτρινο Πράσινο
Διασύνδεση 8-bit MPU διεπαφή
Κύκλος ελέγχου οδηγού SPLC780D





Απόλυτες μέγιστες αξιολογήσεις



Άρθρο Σύμβολο Υπόθεση - Μίνι. Μαξ. Μαξ. Μονάδα
Δυναμική τάση τροφοδοσίας συστήματος ΔΕΔ - -Τίποτα.3 5.5 V
Τετάρτη Επικεφαλής - 4.0 5.0 V
Τεχνολογία Αριθμός οχήματος - -Τίποτα.3 5.5 V
Θερμοκρασία λειτουργίας Πάνω - -20 70 °C
Θέρμανση αποθήκευσης TST - - 30 80 °C
Η υγρασία αποθήκευσης HD Ta < 40 °C 20 80 % RH





Ηλεκτρικά χαρακτηριστικά συνεχούς ρεύματος



Άρθρο Σύμβολο Υπόθεση - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδα
Η τάση τροφοδοσίας λογικής ΔΕΔ - 2.8 3.0 3.5 V
Υψηλή τάση εισόδου ΧΙΒ - 2.2 - 5.0 V
Εισαγωγή χαμηλής τάσης VIL - 0 - 0.6 V
Υψηλή τάση εξόδου VOH - 2.4 - 5.0 V
Έξοδος χαμηλής τάσης Αερομεταφορές - 0 - 0.4 V




Χαρακτηριστικά του φωτισμού πίσω



Άρθρο Σύμβολο Προϋποθέσεις - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδα
Προωθητική τάση Vf Αν=30mA 2.9 3.0 3.1 V
Αντίστροφο ρεύμα Επικοινωνία Αν=5v     5 UA
Μέση φωτεινότητα ΙΙ Αν=30mA 100     cd/m2
Ομοιομορφία Δ% IVMin / IVMax * 100% 75 - - %
Χρώμα Y-G

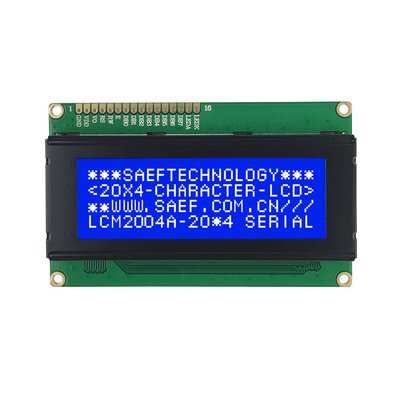

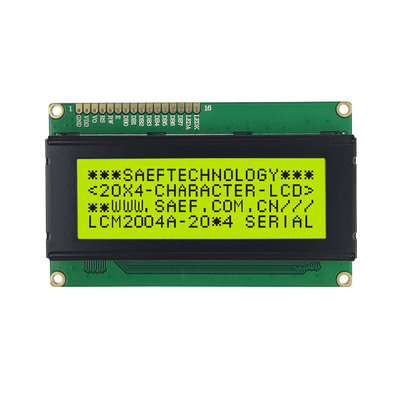

Εικόνα προϊόντος

SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση 1

SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση 2
Επεξεργασία

SFBM2004HX-A-Y Οθόνη LCD χαρακτήρων 20x4 Module 3V STN Κίτρινο/Πράσινο Συμβατό με SPLC780D Ρύθμιση αντίθεσης VO Pin Εύκολη ρύθμιση 3
