Λεπτομέρειες:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| Επισημαίνω: | Εικονική οθόνη LCD TFT 4 ιντσών,Εικονική οθόνη TFT PCAP,ευρείας θερμοκρασίας TFT LCD |
||
Σχεδιασμένο για Βιομηχανική Ανθεκτικότητα & Ακρίβεια
Η SFTO400XC-7013ACT είναι μια μονάδα TFT LCD 4 ιντσών υψηλής απόδοσης, σχεδιασμένη για απαιτητικές βιομηχανικές εφαρμογές σε σκληρά περιβάλλοντα. Διαθέτει ανάλυση 720×720 με 262K χρώματα και διασύνδεση RGB 18 bit, προσφέροντας εξαιρετική ευκρίνεια για HMIs, πίνακες ελέγχου IoT και όργανα.
Ενσωμάτωση PCAP αφής
Υποστήριξη πολλαπλής αφής μέσω IC FT6336U (διεπαφή I²C).
Προσαρμόσιμες διαμορφώσεις: δομές G+F (Γυαλί/Φιλμ) ή G+G (Γυαλί/Γυαλί).
Προαιρετικά βιομηχανικής ποιότητας IC αφής (-40°C έως +85°C, ±15kV ESD).
Ετοιμότητα για ακραία περιβάλλοντα
Επικυρωμένο για θερμική κυκλοφορία (-30°C έως 80°C αποθήκευση) και αντοχή σε κραδασμούς (10–55Hz, πλάτος 1,5mm).
Διατίθενται παραλλαγές με στεγανοποίηση IP67 (φλάντζα + πλήρωση).
Υδρόφοβες επιστρώσεις (>110° γωνία επαφής) για υγρή/εξωτερική χρήση.
Οπτική Αριστεία
Αναλογία αντίθεσης 900:1 με θέαση 80° πανκατευθυντική.
Αντιθαμβωτικές (AG) + αντιανακλαστικές (AR) επιστρώσεις (προαιρετικά).
≥82% μετάδοση φωτός (αναβαθμίσιμο σε 90%).
Σχεδιασμός με γνώμονα τη συμμόρφωση
Πλήρης συμμόρφωση RoHS/REACH/PFAS για τις αγορές της ΕΕ/ΗΠΑ.
Πιστοποιήσεις: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
Προσαρμογή για κρίσιμες εφαρμογές
Επιλογές πάχους: 0,95mm–6,0mm γυαλί κάλυψης.
Βιομηχανικές αναβαθμίσεις: Εκτεταμένη θερμοκρασία IC, αλγόριθμοι απόρριψης βροχής, θωράκιση EMI.
Επιφανειακές επεξεργασίες: Κεραμικά μελάνια (αντοχή UV 10+ ετών), άκρες 2.5D/3D.
Αυτοματισμός εργοστασίων: Πίνακες ελέγχου, διεπαφές PLC.
Ιατρικές συσκευές: Διαγνωστικός εξοπλισμός, φορητές οθόνες.
Μεταφορές: Συστήματα διαχείρισης στόλου, ταμπλό EV.
Έξυπνα κτίρια: Έλεγχοι HVAC, τερματικά ασφαλείας.
*"Με ενεργή περιοχή 72,3×72,3mm και συγκόλληση OCA, αυτή η μονάδα εξαλείφει την οπτική παραμόρφωση ενώ επιβιώνει σε γεγονότα ESD ±8kV. Ο σύνδεσμος ZIF 40 ακίδων απλοποιεί την ενσωμάτωση και η διεπαφή αφής I²C μειώνει το φόρτο εργασίας του κεντρικού MCU. Προσαρμόσιμο για περιβάλλοντα MIL-STD."*
Γενικές Προδιαγραφές
| Χαρακτηριστικό | Προδιαγραφές | |
|
Προδιαγραφές οθόνης |
Τύπος LCD | 4,0 ίντσες |
| Ανάλυση (H*V) | 720(RGB)×720 | |
| Τύπος τεχνολογίας | a-Si TFT | |
| Διαμόρφωση εικονοστοιχείων | R.G.B. Κάθετη ρίγα | |
| Λειτουργία οθόνης | Κανονικά Μαύρο | |
| Κατεύθυνση θέασης | ΟΛΑ | |
| Κατεύθυνση αντιστροφής κλίμακας γκρι | - | |
|
Μηχανικά Χαρακτηριστικά |
Εξωτερικές διαστάσεις (Π x Υ x Β) (mm) | 84,00*84,00*3,2 |
| Ενεργή περιοχή (mm) | 71,93*71,93 | |
| Περιοχή προβολής CTP (mm) | 72,30*72,30 | |
| Με / Χωρίς οθόνη αφής | Με χωρητική οθόνη αφής | |
| Τύπος συνδέσμου (για LCD) | 0,5mm βήμα 40pin ZIF | |
| Τύπος οπίσθιου φωτισμού | LED | |
| Βάρος (g) | TBD | |
|
Ηλεκτρικά Χαρακτηριστικά |
Διασύνδεση οθόνης | RGB 18bit |
| Διασύνδεση αφής | I2C | |
| Αριθμός χρωμάτων | 262K | |
| IC προγράμματος οδήγησης οθόνης | NV3052CGRB | |
| IC προγράμματος οδήγησης αφής | FT6336U | |
Μηχανικό Σχέδιο
![]()
Προδιαγραφή CTP
| Κατηγορία | Παράμετρος | Προδιαγραφή |
|
Γενικά |
Δομή | Γυαλί κάλυψης + φιλμ αισθητήρα ITO (G+F) |
| Διάσταση περιγράμματος | 84,0(Υ) x 84,0(Β) x 0,95 (Π) mm | |
| Ενίσχυση φακού κάλυψης | Χημικά ενισχυμένο | |
| Σκληρότητα επιφάνειας φακού κάλυψης | ≥6H (Σκληρότητα μολυβιού) | |
| Ρυθμός μετάδοσης φωτός | ≥82% | |
| Θερμοκρασία λειτουργίας | -20℃ ~ +70℃, ≤90% RH | |
| Θερμοκρασία αποθήκευσης | -30℃ ~ +80℃, ≤90% RH | |
|
Ηλεκτρικά |
Διασύνδεση | I2C |
| Αφή IC | FT6336U | |
| Τάση τροφοδοσίας (VDD) | 2,8V ~ 3,3V | |
| Αντίσταση κεντρικού υπολογιστή (SDA/SCL) | Διαμορφώσιμο στην κύρια πλακέτα | |
| Σημείο αφής | Πολλαπλή αφή | |
| Περιβαλλοντικά | Συνθήκες λειτουργίας | Προσαρμόσιμο |
|
Επιφάνεια Ιδιότητες |
Μελάνι επιφάνειας | Προσαρμόσιμο |
| Επεξεργασία επιφάνειας | Διαφανής τύπος, Προσαρμόσιμο | |
| Ελασματοποίηση LCD-TP | Συγκόλληση OCA | |
| Συμμόρφωση | Πρότυπα υλικών | Συμμορφώνεται με RoHS, REACH & Halogen-Free |
Περιγραφή ακίδων διασύνδεσης
| 1 | LED A | ΑΝΟΔΟΣ LED |
| 2 | LED K1 | ΚΑΘΟΔΟΣ LED |
| 3 | LED K2 | ΚΑΘΟΔΟΣ LED |
| 4 | GND | Γείωση |
| 5 | VCI | Τροφοδοσία (+3,3V) |
| 6 | ΕΠΑΝΑΦΟΡΑ | Σήμα επαναφοράς, Ενεργό χαμηλό |
| 7 | IM1 | Όχι σύνδεση |
| 8 | IM0 | Όχι σύνδεση |
| 9 | SDA | Όχι σύνδεση |
| 10 | SCK | Όχι σύνδεση |
| 11 | CS | Όχι σύνδεση |
| 12 | PCLK | Σήμα ρολογιού κουκκίδων RGB |
| 13 | DE | Σήμα ενεργοποίησης δεδομένων RGB |
| 14 | VSYNC | Σήμα συγχρονισμού πλαισίου RGB |
| 15 | HSYNC | Σήμα συγχρονισμού γραμμής RGB |
| 16~33 | DB0 ~DB17 |
Σήμα δεδομένων RGB (DB0: Blue LSB; DB5:Blue MSB; DB6: GREEN LSB; DB11: GREEN MSB; DB12: RED LSB; DB17: RED MSB) |
| 34 | GND | Γείωση |
| 35 | TP_INT | Διακοπή αφής |
| 36 | TP_SDA | Σήμα δεδομένων αφής IIC |
| 37 | TP_SCL | Ρολόι αφής IIC |
| 38 | TP_RESET | Σήμα επαναφοράς αφής |
| 39 | TP_VCI | Τροφοδοσία αφής |
| 40 | GND | Γείωση |
Ηλεκτρικά Χαρακτηριστικά
| Στοιχείο | Σύμβολο | Ελάχ. | Τύπος | Μέγ. | Μονάδα |
| Τάση λειτουργίας | VDD | 2,5 | 3,3 | 3,6 | V |
| Ρεύμα τροφοδοσίας | IDD | - | 25,7 | 60 | mA |
| Τάση εισόδου | VIH | 0,8VDD | - | VDD | V |
| VIL | 0 | - | 0,2VDD | V | |
|
Διαρροή εισόδου ρεύμα |
IIL | -1,0 | - | 1,0 | μA |
Χαρακτηριστικά οπίσθιου φωτισμού
| Στοιχείο | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
| Ρεύμα προς τα εμπρός | IF | -- | 40 | 50 | mA |
| Τάση προς τα εμπρός | VF | - | 12,8 | - | V |
| Λειτουργία σύνδεσης | -- | 4S2P | -- | ||
| Αριθμός LED | / | 8 | τεμ. |
| Στοιχείο | Σύμβολο | Συνθήκη | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
|
Γωνίες θέασης |
θT |
CR≥10 |
- | 80 | - |
Μοίρα |
| θB | - | 80 | - | |||
| θL | - | 80 | - | |||
| θR | - | 80 | - | |||
| Αναλογία αντίθεσης | CR | θ=0° | 700 | 900 |
- |
- |
| Χρόνος απόκρισης | ΤΟΝ | 25℃ |
- |
25 | 35 |
ms |
| TOFF | ||||||
| Ομοιομορφία | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
68 |
- |
% |
| Φωτεινότητα | L |
- |
300 |
- |
cd/m2 |

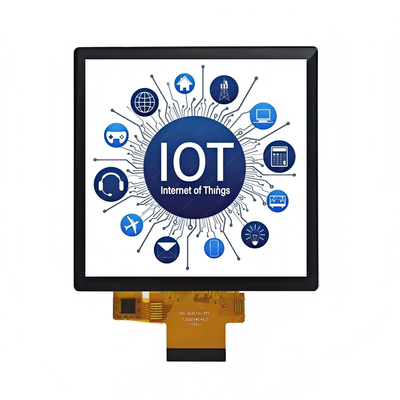

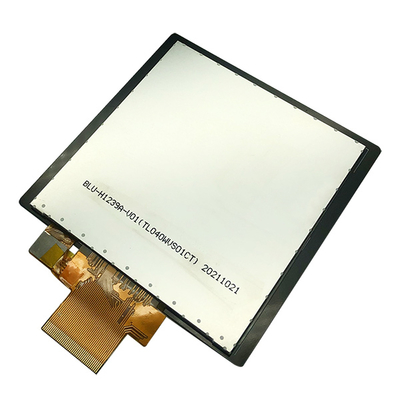

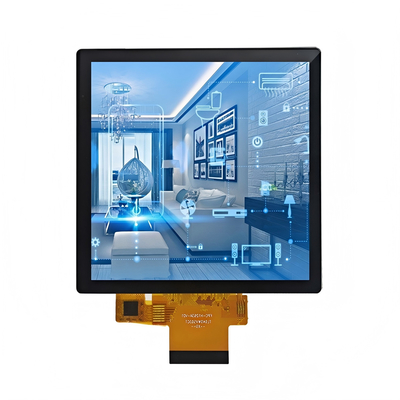

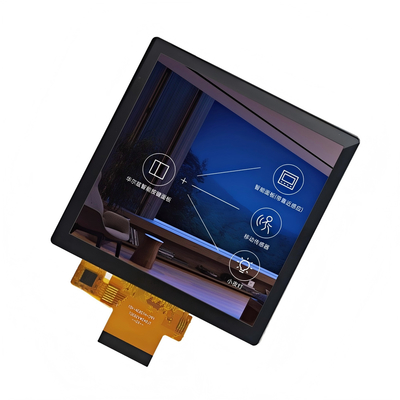

Εικόνα προϊόντος
![]()
![]()
![]()
