Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 3,5 ίντσας TFT | Απόφαση: | 320*240 σημεία |
|---|---|---|---|
| οθόνη αφής: | Αντίστασης αφής (προαιρετική) | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Διάσταση του σχεδίου: | 630,9 x 76,9 x 4,45 mm | Κατεύθυνση θέασης: | 6:00 |
| Διασύνδεση: | rgb | Αριθμός πιν: | 54 καρφίτσες |
| Σύνδεση: | ΔΕΠ | Φωτεινότητα επιφάνειας: | 350 - 700 cd/m2 (νίτσες) |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | QVGA 3,5 επίδειξη SAEF ίντσας TFT,RGB επίδειξη 3 |
||
** Κατεβάστε το δελτίο δεδομένων **
SF-TC350M-9268A1-T Προδιαγραφή.pdf
SF-TC350M-9268A1-N Προδιαγραφή.pdf
TFT LCD 3,5 ιντσών QVGA 320x240 HX8238 Shield Display RGB Διασύνδεση LED οθόνης με φως πίσω
Περιγραφή της μονάδας οθόνης TFT LCD 3,5 ιντσών, 3,5 ιντσών QVGA
SF-TC350M-9268A1-Tείναι μια 3,5 ιντσών διαγώνια πλήρη χρωματική οθόνη LCD QVGA 320x240 TFT. είναι εύκολα ελεγχόμενη από MCU. Αυτή η LCD TFT 3,5 "με οθόνη αφής μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, βιομηχανικές συσκευές,εξοπλισμός ασφαλείας και φορητού εξοπλισμού που απαιτεί υψηλής ποιότητας και πολύχρωμης εικόναςΓια εύκολη σύνδεση με τον οικοδεσπότη σας, η ουρά FFC / FPC συνδυάζεται με εύκολα εύχρηστες πρίζες ZIF.
Το SF-TC350M-9268A1-T είναι ένα είδος τυποποιημένης TFT LCD 3.5 μονάδας οθόνης, είναιείναι πλήρως συμβατό με την οθόνη TFT 3,5 ιντσών WF35LTIACDNN0, WF35LTIACDNG0.Το SF-TC350M-9268A1-T έχει πολλά προαιρετικά σχέδια λόγω του διάφορου περιβάλλοντος εφαρμογής. υποστηρίζει δοκιμές EMI και δοκιμές αυστηρής αξιοπιστίας, με και χωρίς αντίστοιχο πάνελ αφής,με / χωρίς χωρητική οθόνη αφής, υψηλότερη φωτεινότητα έως και 700 νιτ.
| Προϊόν: | 3.5 ιντσών οθόνη TFT | Ψήφισμα: | 320*240 σημεία |
|---|---|---|---|
| Εικόνα αφής: | Ανθεκτικός πίνακας αφής (προαιρετικός CTP) | Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Διάσταση περίγραμμα: | 630,9 × 76,9 × 4,45 mm | Κατεύθυνση θέασης: | 6:00 |
| Διασύνδεση: | RGB | Αριθμός πιν: | 54 καρφίτσες |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 350 - 700 Cd/m2 (νίτσες) |
| Διάρκεια ζωής LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
TFT LCD 3,5 ιντσών, 3,5 ιντσών QVGA TFT Display Module Σχέδιο
Ορισμός πιν:
| Πιν ΝΟ. | Σύμβολο | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K1 | Εγώ... | Καθοδικός LED |
| 2 | LED-K2 | Εγώ... | Καθοδικός LED Συνδέεται με LED-K1 |
| 3 | LED-A1 | Εγώ... | Άνωση LED |
| 4 | LED-A2 | Εγώ... | Ηλεκτρονική ανόδα LED Συνδέεται με LED-A1 |
| 5 ~ 7 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 8 | /RESET | Εγώ... | Επαναφορά Pin |
| 9 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 10 | ΣΚΛ | Εγώ... | Σήμα ρολογιού SPI |
| 11 | ΔΕΠ | Εγώ... | Πιν εισόδου διεπαφής SPI |
| 12 | Β0 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 13~19 | Β1-7 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ Πληροφοριών |
| 20 | Γ0 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 21 ~ 27 | G1-7 | Εγώ... | Επικαιροποιημένο σήμα δεδομένων |
| 28 | R0 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
| 29 ~ 35 | R1-7 | Εγώ... | Ερυθρό σήμα δεδομένων |
| 36 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 37 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 38 | Δελτίο ΕΚΑΧ | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 39~40 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση |
| 41 | ΔΕΔ | Εγώ... | Πηγή ισχύος +2,8V |
| 42 | VDDIO | Εγώ... | 1.8V~2.8V Πηγή ισχύος |
| 43 | ΕΥ | Εγώ... | Πιν του πίνακα αφής |
| 44 | XL | Εγώ... | Πιν του πίνακα αφής |
| 45 | YD | Εγώ... | Πιν του πίνακα αφής |
| 46 | XR | Εγώ... | Πιν του πίνακα αφής |
| 47~51 | Εθνική Κεντρική Αρχή | - | Όχι σύνδεση |
| 52 | ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 53~54 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |

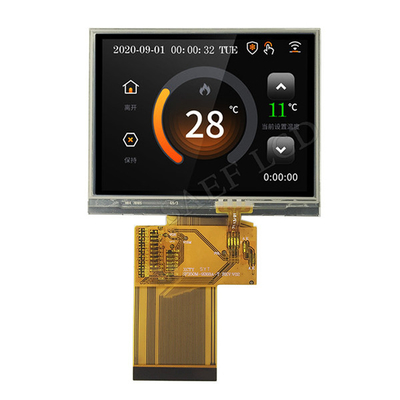

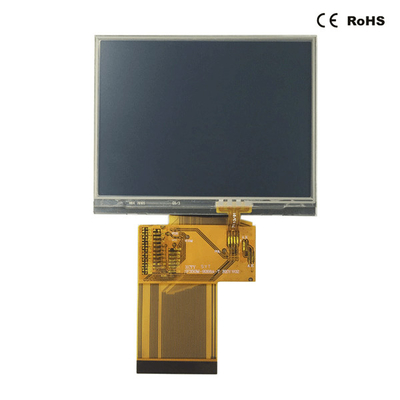

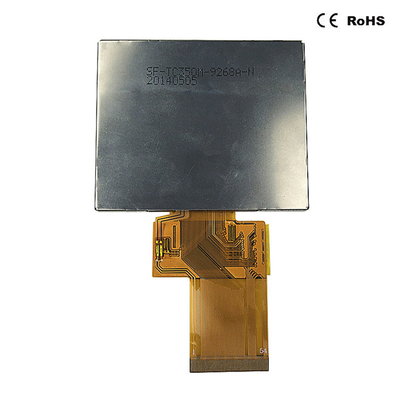

TFT LCD 3,5 ιντσών, 3,5 ιντσών QVGA TFT Display Module Πραγματική εικόνα προϊόντος
