Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών TFT Touch Display Μοντέλο | Εικόνα αφής: | Ανθεκτική επιτροπή αφής |
|---|---|---|---|
| Απόφαση: | 800*480 | Κάλυψη γυαλιού: | ΟΔΜ |
| Διασύνδεση: | RGB | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Ζωή των LED: | 40,000 ώρες | Πινάκια: | 40 |
| Πίνακας ελέγχου: | Με | Κατεύθυνση θέασης: | Στις έξι. |
| Επισημαίνω: | 7 βιομηχανική TFT επίδειξη ίντσας,RGB βιομηχανική επίδειξη TFT,Επίδειξη οθόνης αφής 800x480 |
||
7 ιντσών οθόνη αφής 40 καρφίτσες 800x480 TFT οθόνη RGB διεπαφή με εισαγωγή προϊόντος RTP
SF-TC700I-9239D-Tείναι μια 7" TFT-LCD με RTP μονάδα οθόνης αφής, κατασκευασμένη από ανάλυση WVGA 800x480 σημεία.ARDUINO και ARMΜπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, αυτοματισμό, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή, εξοπλισμό ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
SF-TC700I-9239D-TΗ μονάδα μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
SF-TC700I-9239D-T είναι πλήρως συμβατό με το μοντέλο Innolux AT070TN83.
| Κλειδιά: | 7 ιντσών TFT Touch Display Μοντέλο | Εικόνα αφής: | Ανθεκτικός πίνακας αφής |
|---|---|---|---|
| Ψήφισμα: | 800*480 | Μέγεθος γυαλιού κάλυψης: | ΟΔΜ |
| Διασύνδεση: | RGB | Φωτεινότητα επιφάνειας: | 280 Cd/m2 |
| Διάρκεια ζωής LED: | 40,000 ώρες | Σφραγίδες: | 40 |
| Πίνακας ελέγχου: | Με | Κατεύθυνση θέασης: | Στις έξι. |
7 ιντσών RGB TFT ανθεκτική οθόνη αφήςΣχεδίαση
Ορισμός πιν
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | Επενδύσεις | Π | Ηλεκτρική τροφοδοσία για τον οδηγό LED |
| 2 | Επενδύσεις | Π | Ηλεκτρική τροφοδοσία για τον οδηγό LED |
| 3 | Διοικητικός συμβούλος | Εγώ... | Ρυθμίστε την φωτεινότητα με PWM Pulse |
| 4 | GLED | Π | Γη για κυκλώματα LED |
| 5 | GLED | Π | Γη για κυκλώματα LED |
| 6 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία ψηφιακού κυκλώματος |
| 7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία ψηφιακού κυκλώματος |
| 8 | Τρόπος | Εγώ... | Ελέγχος της λειτουργίας DE ή HV |
| 9 | DE | Εγώ... | Ενεργοποίηση δεδομένων |
| 10 | VS | Εγώ... | Εισαγωγή σήματος Vsync |
| 11 | ΕΣ | Εγώ... | Εισαγωγή σήματος Hsync |
| 12 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 13 | Β5 | Εγώ... | Μπλε είσοδος δεδομένων (MSB) |
| 14 | Β4 | Εγώ... | Μπλε είσοδος δεδομένων |
| 15 | Β3 | Εγώ... | Μπλε είσοδος δεδομένων |
| 16 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 17 | Β2 | Εγώ... | Μπλε είσοδος δεδομένων |
| 18 | Β1 | Εγώ... | Μπλε είσοδος δεδομένων |
| 19 | Β0 | Εγώ... | Μπλε είσοδος δεδομένων (LSB) |
| 20 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 21 | G5 | Εγώ... | Πράσινη είσοδος δεδομένων (MSB) |
| 22 | G4 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 23 | G3 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 24 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 25 | G2 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 26 | G1 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 27 | Γ0 | Εγώ... | Πράσινη είσοδος δεδομένων (LSB) |
| 28 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 29 | R5 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο (MSB) |
| 30 | R4 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 31 | R3 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 32 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 33 | R2 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 34 | R1 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 35 | R0 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο ((LSB) |
| 36 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 37 | DCLK | Εγώ... | Δείγμα ρολογιού |
| 38 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 39 | Α/Δ | Εγώ... | Επιλέξτε την κατεύθυνση σάρωσης αριστερά ή δεξιά |
| 40 | Ε/Δ | Εγώ... | Επιλέξτε την κατεύθυνση σάρωσης προς τα πάνω ή προς τα κάτω |
Τυπικές συνθήκες λειτουργίας
| Άρθρο | Σύμβολο | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Δυναμική τάση | ΚΑΚ | 3.1 | 3.3 | 3.5 | V |
| Επενδύσεις | 4.8 | 5 | 5.2 | V | |
| Επικοινωνία | - | 250 | 300 | mA | |
| Τρέχουσα κατανάλωση | ILED | - | 500 | 550 | mA |
| Υψηλή τάση λογικής εισόδου | ΧΙΒ | 0.7VCC | - | ΚΑΚ | V |
| Λογική εισόδου χαμηλής τάσης | VIL | 0 | - | 0.3VCC | V |
| Διάρκεια ζωής LED | - | 40,000 | - | - | Ηρ |
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Υπόθεση | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
| Γωνία θέασης (CR≥ 10) | θL | Φ=180° ((9 η ώρα) | 60 | 70 | - | βαθμός |
| θR | Φ=0°(3 ωρών) | 60 | 70 | - | ||
| θT | Φ=90° ((12 η ώρα) | 40 | 50 | - | ||
| θB | Φ=270° ((6 η ώρα) | 60 | 70 | - | ||
| Χρόνος απόκρισης | Τόνοι | Το φυσιολογικό θ=Φ=0° | - | 10 | 20 | msec |
| Τοφ | - | 15 | 30 | msec | ||
| Αναλογία αντίθεσης | Επενδύσεις | 400 | 500 | - | - | |
| Χρωματικότητα χρώματος | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Φωτεινότητα | Α | 250 | 300 | - | cd/m2 | |
| Ομοιότητα φωτεινότητας | ΕΥ | 70 | 75 | - | % | |

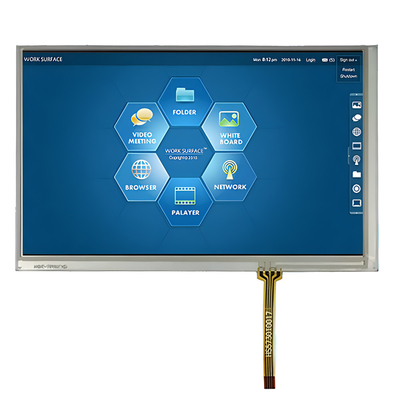

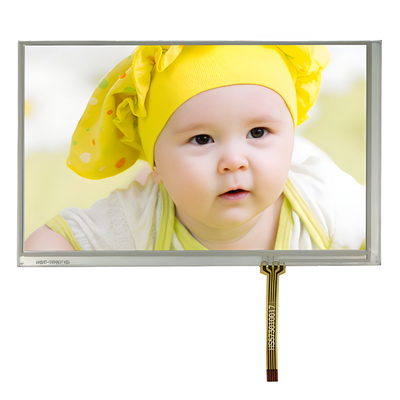

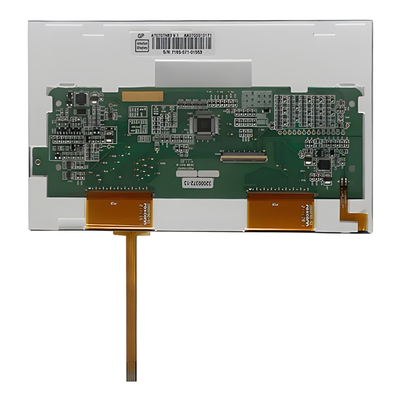

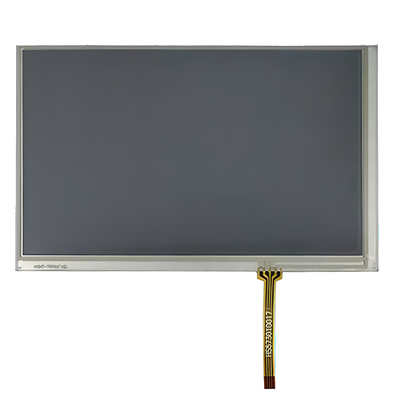

7 ιντσών RGB TFT ανθεκτική οθόνη αφήςΕικόνα προϊόντος
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
