Λεπτομέρειες:
|
Προϊόν: | Δισκόφωνο TFT LCD 2,2 ιντσών | Απόφαση: | 176x220 |
---|---|---|---|
Κύκλος ελέγχου οδηγού: | ILI9225G | οθόνη αφής: | Αντίστασης αφής (προαιρετική) |
Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | 12:00 |
Διασύνδεση: | SPI 3 γραμμή RGB (προσαρμόσιμη) | Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) |
Σύνδεση: | Συμπλέκτης (προσαρμόσιμος) | Φωτεινότητα επιφάνειας: | 200 cd/m2 (νίτσες) (προσαρμόσιμες) |
Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | QCIF οθόνη αφής 2,2 ίντσας TFT LCD,Οθόνη αφής QCIF TFT LCD |
2οθόνη LCD TFT 2 ιντσών ILI9225G SPI & RGB Touch,2.2" QCIF TFT LCD οθόνη με αντίσταση πίνακα αφής εισαγωγή προϊόντοςSF-TC220I-9752C-T ΣΠΕΡΙΚΑΣΙΑ_IC-ILI9225G.pdf
ΑσφαλέςSF-TC220I-9752C-Tείναι ένα 2,2 ιντσών διαγώνια πλήρη χρώμα 176x220 QCIF TFT LCD οθόνη.SF-TC220I-9752C-Tτο μοντέλο έχει διάσταση μονάδας41.7x56.16x3.35Το μοντέλο έχει ενσωματωμένο ελεγκτή ILI9225G, εύρος τάσης τροφοδοσίας λογικής από 1.6V έως 3.3V.
Αυτή η μονάδα LCD TFT 2,2 ′′ είναι σε κατάσταση πορτρέτου, αν θέλετε να χρησιμοποιήσετε τη λειτουργία τοπίου, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερη τεχνική υποστήριξη.Το "2" μοντέλο LCD διαθέτει φωτεινότητα έως 200 cd/m2 (τυπική τιμή), μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
SF-TC220I-9752C-Tείναι μια οθόνη TFT 2,2 ιντσών με ανθεκτική οθόνη αφής (RTP)Μονάδα TFT LCD,Η ενότητα LCD έχει αντιαφλεγόμενη επιφάνεια, κατεύθυνση θέασης 12 ωρών, αντιστροφή κλίμακας γκρι 6 ωρών.SF-TC220I-9752C-N.
Κλειστή λέξη αναζήτησης: tft 2.2Δισκόφωνο 2,2,2,2,2,2,2 ιντσών, 2,2,2 ιντσών.2Δείκτης 2,2,2 ιντσών, 2,2,2 ιντσών, 2,2 ιντσών.2, tft display 2.2", 2,2 ιντσών tft οθόνη, 2,2 ιντσών tft οθόνη, 2,2 ιντσών tft οθόνη, tft οθόνη 2.2, οθόνη TFT 2,2 ίντσες, οθόνη TFT 2,2 ίντσες, ILI9225G, οθόνη SPI 2,2 ίντσες, οθόνη TFT RGB 2,2 ίντσες, οθόνη SPI 2,2 ίντσες,
Χαρακτηριστικά:
Προϊόν: | TFT LCD 2,2 ίντσες | Ψήφισμα: | 176x220 |
---|---|---|---|
Διοικητικός παράγοντας | ILI9225G | Εικόνα αφής: | Ανθεκτικός πίνακας αφής (προαιρετικός) |
Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | 12:00 |
Διασύνδεση: | SPI 3 Γραμμική RGB (προσαρμόσιμη) | Αριθμός πιν: | 40 καρφίτσες (προσαρμόσιμες) |
Σύνδεση: | Σφραγίδα (προσαρμόσιμη) | Φωτεινότητα επιφάνειας: | 200 Cd/m2 (νίτσες) (προσαρμόσιμες) |
Διάρκεια ζωής LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |

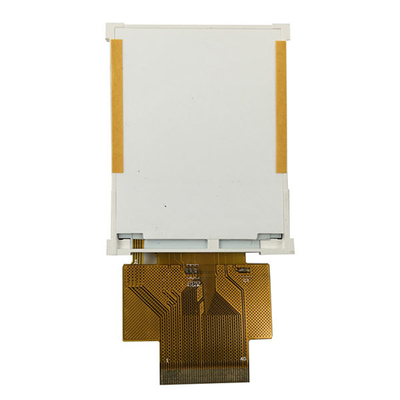

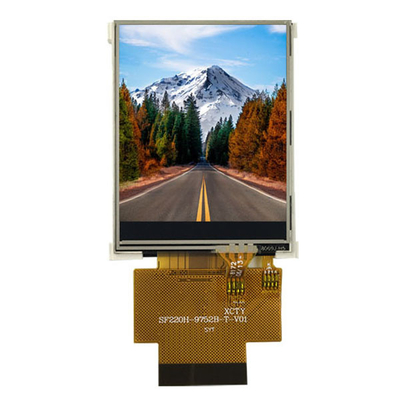

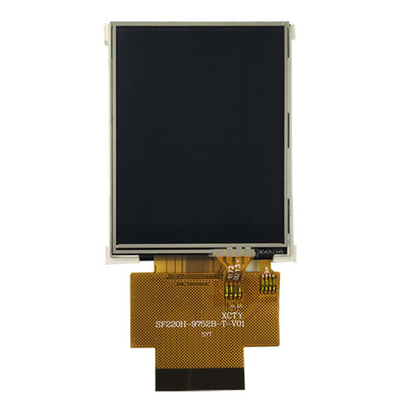

2οθόνη LCD TFT 2 ιντσών ILI9225G SPI & RGB Touch,2.2" QCIF TFT LCD οθόνη με αντίσταση πίνακα αφής σχεδιασμού προϊόντος

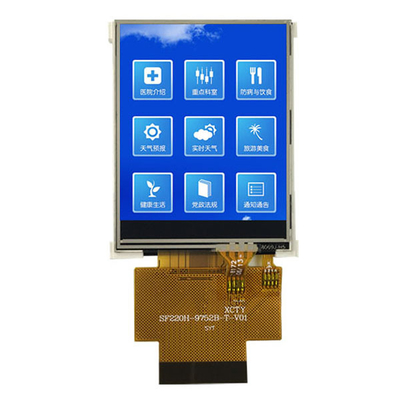

2οθόνη LCD TFT 2 ιντσών ILI9225G SPI & RGB Touch,2.2" QCIF TFT LCD οθόνη με αντίσταση με πίνακα αφής
Επικοινωνήστε μαζί μας
Μας αρέσει να ακούμε για τα έργα σας, Αν έχετε οποιεσδήποτε ερωτήσεις, μπορείτε να μας βρείτε στο sales2@saef.com.cn
Εικονική οθόνη LCD - Αγγίξτε
1.1 Αντίστοιχη οθόνη αφής
Πριν την εμφάνιση του iPhone, οι αντίστοιχες οθόνες αφής χρησιμοποιούνταν σχεδόν αποκλειστικά, οι οποίες χρησιμοποιούσαν αισθητήρες πίεσης για τον έλεγχο ανίχνευσης επαφής,που απαιτούν άμεση επαφή με την πίεση για την εντοπισμό της θέσης επαφής με ανίχνευση της αντίστασης.
Το κύριο μέρος της ανθεκτικής οθόνης αφής είναι μια ανθεκτική οθόνη φιλμ που ταιριάζει πολύ καλά με την επιφάνεια της οθόνης, η οποία είναι πολυστρωτή σύνθετη ταινία,που χρησιμοποιεί ένα στρώμα γυαλιού ή σκληρή πλαστική πλάκα ως στρώμα βάσης, και η επιφάνεια επικαλύπτεται με ένα διαφανές μεταλλικό οξείδιο (διαφανής αγωγική αντίσταση), το οποίο καλύπτεται με ένα στρώμα σκληροποίησης της εξωτερικής επιφάνειας,ομαλή και ανθεκτική στην τρίψη πλαστική στρώση, και η εσωτερική του επιφάνεια είναι επίσης επικαλυμμένη με επικάλυψη,και υπάρχουν πολλά μικρά (λιγότερα από 1/1000 ίντσες) διαφανή σημεία απομόνωσης μεταξύ τους για να διαχωρίσουν τα δύο στρώματα της αγωγού στρώσης μόνωσηςΌταν το δάχτυλο αγγίζει την οθόνη, τα δύο στρώματα των αγωγών στρωμάτων είναι σε επαφή στο σημείο άγγιξης, και η αντίσταση αλλάζει, δημιουργώντας ένα σήμα στις κατευθύνσεις X και Y,που στη συνέχεια αποστέλλεται στον ελεγκτή οθόνης αφήςΟ ελεγκτής ανιχνεύει αυτή την επαφή, υπολογίζει τη θέση του (X,Y) και στη συνέχεια προσομοιώνει τη συμπεριφορά του ποντικιού με βάση την προερχόμενη θέση.Αυτή είναι η πιο βασική αρχή της αντίστασης τεχνολογία οθόνες αφής.
Η οθόνη αφής που χρησιμοποιείται από τον συγγραφέα είναι μια αντίστοιχη οθόνη αφής, και το δικό της τσιπ ελέγχου οθόνης αφής είναι το XPT2046 (στο πίσω μέρος της οθόνης LCD U1 είναι το τσιπ).Το XPT2046 είναι ένας 4-σύρματος ελεγκτής με οθόνη αφής (SPI επικοινωνία) με 12-bit ανάλυση 125KHz slew rate step-by-step approximation A/D converter. Το XPT2046 υποστηρίζει διεπαφές χαμηλής τάσης I/O από 1,5V έως 5,25V. Το XPT2046 μπορεί να ανιχνεύσει τη θέση της πιεσμένης οθόνης εκτελώντας δύο μετατροπές A/D,και εκτός από τη μέτρηση της πίεσης που εφαρμόζεται στην οθόνη αφήςΤο εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +85°C.
Το τσιπ είναι πλήρως συμβατό με το ADS7843 και το ADS7846, και μπορείτε να ανατρέξετε στο δελτίο δεδομένων αυτών των δύο τσιπ για λεπτομερή χρήση αυτού του τσιπ.
Σημειώσεις:
(1) Όταν χρησιμοποιείται το τσιπ XPT2046, χρησιμοποιείται απευθείας η επικοινωνία SPI (όσο λογισμικό όσο και υλικό) για την ανάγνωση της υψηλής έκδοσης δεδομένων 12 bit από το τερματικό MISO,και στη συνέχεια να διαβάσει τις συντεταγμένες X και Y μέσω συντεταγμένων μετατροπής και φιλτράρισμα λειτουργίες(Αυτό μπορεί να διαπιστωθεί στη διαδικασία προγραμματισμού)
(2) Λόγω των ιδιαίτερων φυσικών του ιδιοτήτων, η βασική χρήση της αντίστασης της οθόνης αφής απαιτεί βαθμονόμηση του σφάλματος αφής,αλλά τα δεδομένα βαθμονόμησης της αντίστασης οθόνης του ίδιου τύπου LCD είναι κατά προσέγγιση;
(3) Λόγω της ύπαρξης ενός μηχανισμού που πρέπει να βαθμολογείται για αντίστοιχες οθόνες αφής, είναι γενικά απαραίτητο να βαθμολογείται πριν από τη χρήση.Μπορούμε να χρησιμοποιήσουμε 24CXX (EEPROM) για να αποθηκεύσουμε τις παραμέτρους αντιστάθμισης βαθμονόμησης, και στη συνέχεια δεν χρειάζεται να επανακατατάταξη κάθε φορά που ανοίγουμε τον υπολογιστή. (Ως τελευταία λύση, λαμβάνοντας υπόψη το κόστος,είναι πράγματι δυνατό να αποθηκευτούν τα δεδομένα βαθμονόμησης σε flash - δεν συνιστάται ιδιαίτερα);
Τα πλεονεκτήματα της αντίστασης της οθόνης αφής: υψηλή ακρίβεια, χαμηλή τιμή, ισχυρή ικανότητα κατά των παρεμβολών και καλή σταθερότητα.
Μειονεκτήματα της ανθεκτικής οθόνης αφής: εύκολο να γρατζουνιστεί, η διαπερατότητα του φωτός δεν είναι πολύ καλή, και δεν υποστηρίζει το multi-touch.Διαφορετικά, η μετατόπιση δεν είναι μικρή)
1.2 Συγκινητική οθόνη αφής
Σήμερα, σχεδόν όλα τα έξυπνα τηλέφωνα, συμπεριλαμβανομένων των tablet υπολογιστών, χρησιμοποιούν χωρητική οθόνη ως οθόνη αφής, η χωρητική οθόνη είναι η χρήση ανίχνευσης του ανθρώπινου σώματος για έλεγχο ανίχνευσης επαφής,χωρίς άμεση επαφή ή μόνο ελαφρά επαφή, ανιχνεύοντας το επαγωγούμενο ρεύμα για να εντοπίσει τις συντεταγμένες αφής. (Προς το παρόν, η βασική χωρητική οθόνη αφής είναι η κύρια)
Υπάρχουν δύο κύριοι τύποι χωρητικών οθονών αφής:
1Επιφάνεια χωρητική χωρητική οθόνη αφής
Η τεχνολογία επιφανειακής χωρητικής οθόνης αφής χρησιμοποιεί ITO (indium tin oxide,ένα διαφανές αγωγό υλικό) αγωγό φιλμ για την ανίχνευση της συμπεριφοράς της επιφάνειας της οθόνης μέσω ανίχνευσης ηλεκτρικού πεδίουΑλλά οι επιφανειακές χωρητικές οθόνες αφής έχουν κάποιους περιορισμούς, μπορούν να αναγνωρίσουν μόνο ένα δάχτυλο ή μια επαφή.
2Προβλέπεται χωρητική οθόνη αφής.
Οι προγραμματισμένες χωρητικές οθόνες αφής είναι αισθητήρες που χρησιμοποιούν ηλεκτρόδια οθόνης αφής για να εκπέμπουν ηλεκτροστατικές γραμμές πεδίου.Υπάρχουν δύο τύποι χωρητικότητας που χρησιμοποιούνται γενικά στην τεχνολογία εκτίμησης χωρητικότητας: αυτοκαταγωγικότητα και αλληλεπιδράσεις.
Η αυτοκατασκευή, επίσης γνωστή ως απόλυτη χωρητικότητα, είναι η πιο ευρέως χρησιμοποιούμενη μέθοδος, και η αυτοκατασκευή αναφέρεται συνήθως στην χωρητικότητα που αποτελείται από ηλεκτρόδιο σάρωσης και γή.Στην επιφάνεια του γυαλιού, υπάρχουν εγκάρσια και διαμήκη ηλεκτρόδια σάρωσης από ITO, και μεταξύ αυτών των ηλεκτροδίων και του εδάφους σχηματίζουν έναν χωρητικό πόλο.ένας πυκνωτής προστίθεται παράλληλα με το κύκλωμα, αλλάζοντας έτσι τη συνολική χωρητικότητα της γραμμής σάρωσης.
Η χωρητικότητα αλληλεπίδρασης, επίσης γνωστή ως χωρητικότητα διάταξης, σχηματίζει χωρητικότητα στη διασταύρωση των εγκάρσιων και διαμήκων ηλεκτροδίων ITO στην επιφάνεια του γυαλιού.Η διαδραστική μέθοδος σάρωσης χωρητικότητας είναι να σαρώσει την αλλαγή χωρητικότητας σε κάθε διασταύρωση για να καθορίσει τη θέση του σημείου επαφήςΌταν αγγίξει, θα επηρεάσει τη σύνδεση των γειτονικών ηλεκτροδίων, αλλάζοντας έτσι την χωρητικότητα στην διασταύρωση,και η μέθοδος σάρωσης της διαδραστικής χωρητικότητας μπορεί να ανιχνεύσει την τιμή χωρητικότητας κάθε διασταύρωσης και την αλλαγή χωρητικότητας μετά την άγγιξη, έτσι απαιτεί μεγαλύτερο χρόνο σάρωσης από τη μέθοδο σάρωσης της αυτοκατασκευής, και χρειάζεται να σάρωσε και να ανιχνεύσει ηλεκτρόδια X * Y.όλα χρησιμοποιούν διαδραστική χωρητική τεχνολογία. (Το LCD της επιφάνειας ατομικής ελίτ του συγγραφέα είναι μια χωρητική οθόνη αφής)
Η μεταδοτική χωρητική οθόνη αφής χρησιμοποιεί δύο στήλες ηλεκτροδίων στις κατακόρυφες και οριζόντιες στήλες για να σχηματίσει ένα μήτρα αισθητήρα για την αίσθηση αφής.το ηλεκτρόδιο του άξονα X και το ηλεκτρόδιο του άξονα YΤο ηλεκτρόδιο στην εικόνα είναι πραγματικά διαφανές, και είναι εδώ για την ευκολία όλων.η ακρίβεια και η ανάλυση της χωρητικής οθόνης διαφανών ηλεκτροδίων στους άξονες X και Y σχετίζονται με τον αριθμό των καναλιών στους άξονες X και Y, και όσο περισσότερα κανάλια, τόσο μεγαλύτερη η ακρίβεια.
