Λεπτομέρειες:
|
| προϊόν: | 1.77 ιντσών TFT SPI μπροστινή οθόνη | Απόφαση: | 128x160 pixel |
|---|---|---|---|
| Κύκλος ελέγχου οδηγού: | ΙΛΙ9163C | Εικόνα αφής: | με αντισταθμιστική επαφή (προαιρετικό PCAP) |
| Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη | Κατεύθυνση θέασης: | 12 η ώρα. |
| Διασύνδεση: | SPI (μπορεί να προσαρμοστεί) | Σύνδεση: | Τύπος συγκόλλησης (προσαρμόζεται) |
| Αριθμός πιν: | 18 καρφίτσες (προσαρμόσιμες) | Φωτεινότητα επιφάνειας: | 200 cd/m2 (νίτσες) |
| Σχεδιασμός Dim.: | Διάμετρος: 34x42,9x3,55 mm | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1.77» επίδειξη οθόνης αφής LCD,128x160 οθόνη αφής LCD,Ιατρική LCD επίδειξη της TN |
||
1.77 " LCD οθόνη αφής οθόνης 128x160 TN Πίνακα για έξυπνες συσκευές εισαγωγή προϊόντος
SAEF TECHNOLOGY Η οθόνη αφής LCD SF-TC177L-9273A-T είναι πλήρης οθόνη TFT-LCD 1,77 ιντσών με ανάλυση 128x160 (128 οριζόντια επί 160 κατακόρυφα εικονοστοιχεία).;η τάση τροφοδοσίας (VCC) του οδήγησης LCD πάνελ είναι από είναι 2,6V έως 3,3V, τυπική τιμή είναι 2,8V. Μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή,εξοπλισμός ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας. SF-TC177L-9273A-T Η ανθεκτική οθόνη αφής TFT έχει φωτεινότητα 200 cd/m2 (τυπική τιμή). Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C. Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
Χαρακτηριστικά
Αυτό το 1,77 ιντσών TFT LCD είναι τύπου TN, η κατεύθυνση προβολής είναι 12:00.
Αυτή η οθόνη TFT 1,77 ιντσών έχει σχεδιαστεί για διεπαφή SPI και μπορεί να προσαρμοστεί για να είναι διεπαφή MCU και RGB.
Αυτή η 1,77 ιντσών ανθεκτική οθόνη αφής TFT είναι μια ανάλυση QQVGA, 128x160 κουκίδες, απεικόνιση πορτρέτου / κάθετου τύπου.
Αυτή η οθόνη TFT 1,77 ιντσών ελέγχεται από το ILI9163C, ανταγωνιστικό με το ST7735.
Αυτή η 1,77 ιντσών οθόνη αφής LCD μπορεί να λειτουργεί σε -20 ° C έως +70 ° C
| Προϊόν: | 1.77 ιντσών ανθεκτική οθόνη LCD αφής |
| Ψήφισμα: | 128x160 Pixels |
| Διασύνδεση: | SPI (μπορεί να προσαρμοστεί) |
| Διοικητικός παράγοντας | ΙΛΙ9163C |
| Μέγεθος γυαλιού κάλυψης: | Προσαρμόσιμη |
| Αριθμός πιν: | 18 πιν (προσαρμόσιμες) |
| Σχεδιασμός Dim.: | 34x42,9x3,55 χιλιοστά |
| Διάρκεια ζωής LED: | 40,000 ώρες |
| Εικόνα αφής: | Με αντισταθμιστική επαφή (προαιρετικό PCAP) |
| Κατεύθυνση θέασης: | 12 η ώρα. |
| Σύνδεση: | Τύπος συγκόλλησης (προσαρμόζεται) |
| Φωτεινότητα επιφάνειας: | 200 Cd/m2 (νίτσες) |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
1.77" LCD οθόνη αφής οθόνης 128x160 TN Πίνακα για έξυπνες συσκευές Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | Εθνική Τράπεζα | Εγώ... | Γη |
| 2 | LED- | Ο | Καθοδικός LED |
| 3 | LED+ | Ο | Άνωση LED |
| 4 | Εθνική Τράπεζα | Εγώ... | Γη |
| 5 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 6 | Α0 | Εγώ... | Εγγραφή σήματος επιλογής |
| 7 | ΣΔΑ | Εγώ... | Εμφάνιση σήματος εισόδου δεδομένων |
| 8 | SCK | Εγώ... | Εμφάνιση σήματος εισόδου ρολογιού |
| 9 | Επικαιροποίηση | Εγώ... | Ηλεκτρική τροφοδοσία |
| 10 | VDDIO | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
| 11 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 12 | Εθνική Τράπεζα | Εγώ... | Γη |
| 13 | YD | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 14 | XL | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 15 | ΕΥ | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 16 | XR | Εγώ... | Σημάδι εισόδου πίνακα αφής |
| 17 | Εθνική Τράπεζα | Εγώ... | Γη |
| 18 | Εθνική Τράπεζα | Εγώ... | Γη |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=30 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 30 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 200 | - | Cd/m2 | Αν=30mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=30 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||

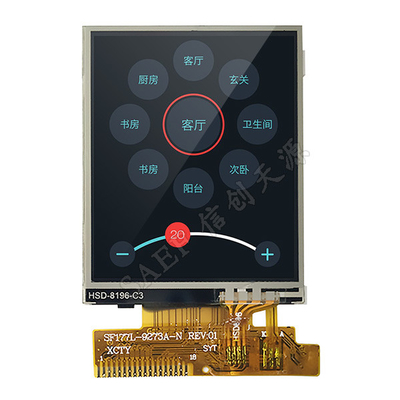

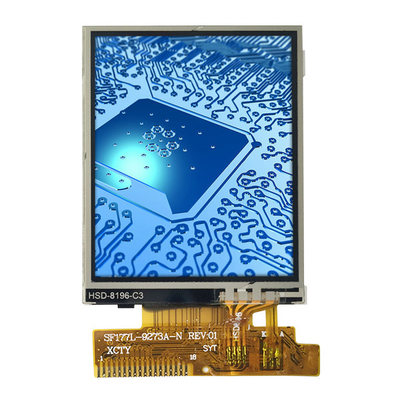

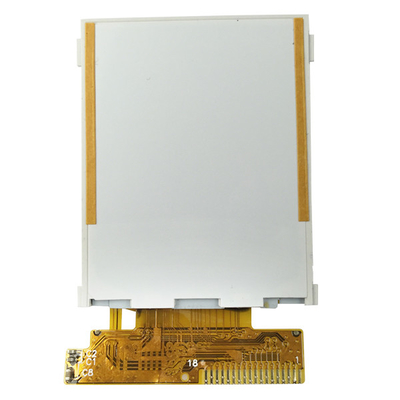

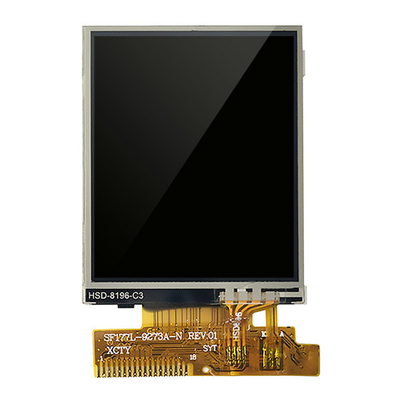

1.77" LCD οθόνη αφής οθόνης 128x160 TN Πίνακα για έξυπνες συσκευές Εικόνα προϊόντος
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Παρασκευαστής μονάδας οθόνης LCD TFT - περισσότερα από 300 τυποποιημένα προϊόντα TFT σε απευθείας σύνδεση
Η SAEF Technology είναι ένας παγκόσμιος κορυφαίος κατασκευαστής οθονών TFT LCD με έδρα την Κίνα.Γύρο 22 ιντσών, 1,28 ιντσών,1.44", 1.54", 1.77, 2", 2.1" στρογγυλο, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 ιντσών., 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" και 28" TFT (διαγώνιο μέγεθος της ενεργού περιοχής) κλπ. Υπάρχουν περισσότερα από 300 πρότυπα μοντέλα TFT που αναφέρονται σε αυτόν τον ιστότοπο.Επιπλέον, σχεδόν κάθε στοιχείο είναι αποδεκτό να προκύψει από τα τυποποιημένα στοιχεία για να ανταποκριθεί στις απαιτήσεις των πελατών.
Οι οθόνες SAEF TFT είναι εγκεκριμένες σύμφωνα με βιομηχανικό πρότυπο, συμπεριλαμβανομένων των τυπικών μονάδων TFT-LCD, IPS TFT, TFT LCD υψηλής φωτεινότητας (οθόνη αναγνώσιμης από το φως του ήλιου), των πάνελ TFT με πίνακες ελέγχου,Τύπος ράβδου TFT, Wide Temperature TFT LCD. Αυτές οι οθόνες περιλαμβάνουν λειτουργίες τοπίου ή πορτρέτου.Οι οθόνες LCD SAEF TFT είναι διαθέσιμες σε διάφορες ανάλυσεις, καθώς και οθόνες αφής προαιρετικές σε αντίσταση και προβλεπόμενη χωρητική τεχνολογία (PCAP touch screen)Πολλές από τις μονάδες οθόνης TFT μας έχουν περισσότερες από μία διαθέσιμες διεπαφές, συμπεριλαμβανομένων των MCU, RGB, TTL, LVDS και MIPI DSI.Οι μονάδες SAEF TFT είναι ιδανικές για μια σειρά εφαρμογών, συμπεριλαμβανομένου του βιομηχανικού ελέγχου, μηχανή καφέ, ιατρικός εξοπλισμός, σύστημα POS, αυτοματισμός, πλοηγός GPS, λευκά είδη, έλεγχος ενέργειας, τηλεπικοινωνίες, ιατρικός εξοπλισμός κλπ.
