Λεπτομέρειες:
|
| Προϊόν: | Επίδειξη 3,5 ίντσας TFT | Απόφαση: | 320x480 εικονοκύτταρα |
|---|---|---|---|
| Αριθμός πιν: | 45 καρφίτσες | Διασύνδεση: | MCU + RGB διεπαφή |
| Σχεδιασμός Dim.: | 54.9x82.94x2.1 (mm) | Κατεύθυνση θέασης: | 12 η ώρα. |
| Εικόνα αφής: | χωρίς οθόνη αφής | Κύκλος ελέγχου οδηγού: | ST7796S |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη ενότητας 3,5 ίντσας TFT LCD,Επίδειξη ενότητας ST7796S TFT LCD |
||

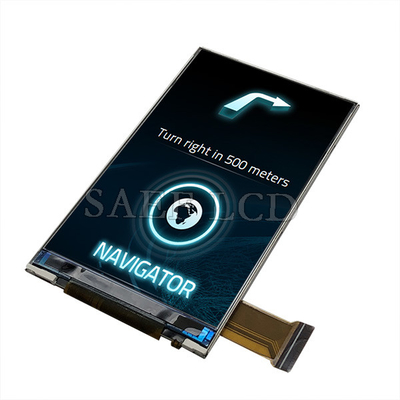

Σχετικά με αυτό το αντικείμενο SF-TC350H-8417A-N
3Η οθόνη TFT LCD μοδίου βιομηχανικής κλάσης 0,5 ιντσών με ανάλυση πινάκων 320x480, εξοπλισμένη με IC οδηγού ST7796S, είναι μια υψηλής ποιότητας λύση οθόνης σχεδιασμένη για μπροστινές οθόνες έξυπνων συσκευών.Τα χαρακτηριστικά αυτής της οθόνης είναι τα εξής::
Αντιδιαστολή: Οι οθόνες TFT LCD βιομηχανικής κλάσης έχουν συνήθως υψηλή αντίθεση για να εξασφαλίσουν την στρώση των εικόνων και τη ζωηρότητα των χρωμάτων.
Διασύνδεση: Μπορεί να παρέχονται πολλαπλές επιλογές διασύνδεσης, όπως διασύνδεση RGB, LVDS κλπ., για την κάλυψη των αναγκών διαφορετικών συστημάτων.
Προσαρμοσμένες υπηρεσίες: Με βάση τις ανάγκες των πελατών, μπορούν να παρέχονται προσαρμοσμένες υπηρεσίες, συμπεριλαμβανομένου του μεγέθους, της ανάλυσης, της διεπαφής και της λειτουργικότητας.
Δυνατότητα: Χρησιμοποιούνται συστατικά βιομηχανικής ποιότητας για να εξασφαλιστεί η μακροχρόνια σταθερότητα και αντοχή της οθόνης, κατάλληλα για συνεχή λειτουργία 24/7.
Αυτή η οθόνη είναι μια ιδανική λύση οθόνης για βιομηχανικές και εμπορικές εφαρμογές λόγω της υψηλής ανάλυσης, της υψηλής φωτεινότητας, της υψηλής αντίθεσης και της αντοχής βιομηχανικής ποιότητας.
Χαρακτηριστικά
| Προϊόν: | 3.5 ιντσών οθόνη TFT | Ψήφισμα: | 320x480 Pixels |
|---|---|---|---|
| Αριθμός πιν: | 45 πινάκια | Διασύνδεση: | MCU + RGB διεπαφή |
| Σχεδιασμός Dim.: | 54.9x82.94x2.1 χιλιοστά | Κατεύθυνση θέασης: | 12 η ώρα. |
| Εικόνα αφής: | Χωρίς οθόνη αφής | Διοικητικός παράγοντας | ST7796S |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Μηχανολογικό σχεδιασμό
Ορισμός καρφίτσης διεπαφής
|
- Όχι, όχι. |
Ονομασία PIN |
Εισαγωγή/Εξόδου |
Περιγραφή |
|
1-6 |
Κ1-Κ6 |
Ο |
Καθοδικός LED |
|
7 |
Α |
Ο |
Άνωση LED |
|
8 |
Εθνική Τράπεζα |
Εγώ... |
Γη |
|
9-10 |
ΚΑΚ |
Εγώ... |
Ηλεκτρική τροφοδοσία |
|
11 |
Εθνική Κεντρική Αρχή |
- |
Άνοιξε |
|
12 |
ΚΑ |
Εγώ... |
Πινή εισόδου για το σήμα επιλογής τσιπ |
|
13 |
RS |
Εγώ... |
Εγγραφή σήματος επιλογής |
|
14 |
WR |
Εγώ... |
Γράψτε το σήμα στροβοειδούς |
|
15 |
ΕΠ και ΕΤ |
Εγώ... |
Διαβάστε το στροβοσκοπικό σήμα |
|
16 |
ΣΔΑ |
Εγώ... |
Πιν εισόδου διεπαφής SPI |
|
17 |
ΔΕΠ |
Εγώ... |
SPI Πιν εξόδου διεπαφής |
|
18-35 ετών |
DB0-DB17 |
Εισαγωγή/Εξόδου |
Εμφάνιση δεδομένων I/O |
|
36 |
DE |
Εγώ... |
Ενεργοποίηση ελέγχου δεδομένων εισόδου |
|
37 |
DCLK |
Εγώ... |
Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
|
38 |
HSYNC |
Εγώ... |
Οριζόντιο σήμα συγχρονισμού |
|
39 |
Εθνική Τράπεζα |
Εγώ... |
Γη |
|
40 |
VSYNC |
Εγώ... |
Βιόμετρο σήματος συγχρονισμού |
|
41 |
Επαναφορά |
Εγώ... |
Σημείο εισόδου LCM Reset |
|
42-44 |
IM2-IM0 |
Εγώ... |
Επιλέξτε τη λειτουργία διεπαφής MCU. |
|
45 |
Εθνική Τράπεζα |
Εγώ... |
Γη |
Μέγιστο απόλυτο όριο
|
Άρθρο |
Σύμβολο |
Αξία |
Μονάδα |
|
Πρόσθετη τάση τροφοδοσίας για λογική |
ΔΕΔ |
0.3~4.6 |
V |
|
Τεχνική ένταση |
Βίνι |
VDD+0.3 |
V |
|
Θερμοκρασία λειτουργίας |
Τοπ |
-20 έως 70 |
°C |
|
Θέρμανση αποθήκευσης |
Tstg |
-30 έως 80 |
°C |
Χαρακτηριστικά DC
|
Άρθρο |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
Προϋπόθεση δοκιμής |
|
Δραστηριακή τάση |
ΔΕΔ |
2.6 |
2.8 |
3.3 |
V |
- |
|
ρεύμα τροφοδοσίας |
ΔΕΔ |
- |
- |
5 |
mA |
ΔΕΔ = 2,8V, Ta = 25°C |
|
Τεχνική ένταση |
ΧΙΒ |
0.8VDD |
- |
ΔΕΔ |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
ρεύμα διαρροής εισόδου |
ΙΙΙ |
- Ένα.0 |
- |
1.0 |
mA |
Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
|
Άρθρο |
Σύμβολο |
ΜΙΝ |
Τύπος |
Επικαιροποίηση |
ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
|
Πρόσθετη τάση |
Vf |
- |
3.2 |
3.4 |
V |
Αν= 140mA |
|
Τρόπος τροφοδοσίας |
Αν |
- |
140 |
- |
mA |
- |
|
Αντίστροφη τάση |
Βρ |
- |
- |
5 |
V |
- |
|
Απορρόφηση ισχύος |
Pd |
- |
- |
- |
mW |
- |
|
Φωτεινή ένταση για LCM |
- |
|
300 |
- |
Cd/m2 |
Αν= 140 mA |
|
Ομοιομορφία για το LCM |
- |
- |
- |
- |
% |
Αν=140 mA |
|
Χρώμα φωτισμού πίσω |
Λευκό |
|||||

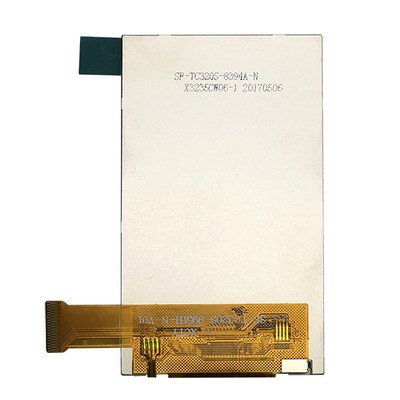

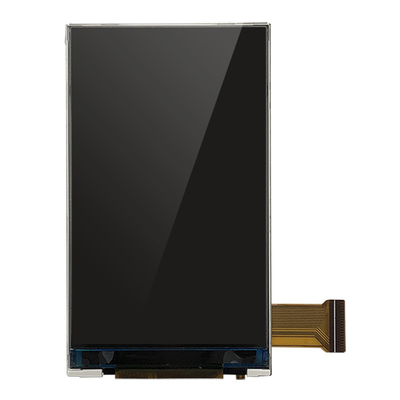

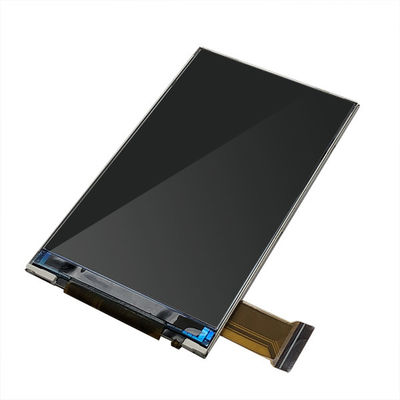

Εικόνα προϊόντος
