Λεπτομέρειες:
|
| προϊόν: | 4 ιντσών IPS TFT LCD | Απόφαση: | 540x1080 εικονοστοιχίες |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Εικόνα αφής: | Χωρίς, αντίσταση και PCAP Προαιρετικό |
| Φακός κάλυψης: | Μπορεί να προσαρμοστεί | Φωτεινότητα επιφάνειας: | 350 cd/m2 (προσαρμόσιμο) |
| Διασύνδεση: | MIPI (προσαρμόσιμη) | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου (προσαρμόσιμος) | Κύκλος ελέγχου οδηγού: | ST7703 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Οθόνη αφής 30 καρφιτσών LCD,4 οθόνη αφής ίντσας LCD,Επίδειξη ίντσας TFT MIPI 4 |
||
Υψηλή PPI 4 "ΤΦΤ, 4 ιντσών MIPI TFT LCD 540*1080 Dots εισαγωγή προϊόντος
Η SAEF TECHNOLOGY SF-TO400AS-8986A-N είναι μια πλήρης οθόνη TFT-LCD 4 ιντσών με 540 (RGB) X 1080 κουκίδες (540 οριζόντια με 1080 κάθετα pixels array).Η τάση τροφοδοσίας (VCC) του οδήγησης LCD πίνακα είναι από είναι 2Μπορεί να χρησιμοποιηθεί σε ενσωματωμένα συστήματα, αυτοματοποίηση, GPS, ιατρικό εξοπλισμό, βιομηχανική συσκευή, έξυπνο σπίτι,εξοπλισμός ασφαλείας που απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
Το SF-TO400AS-8986A-N είναι ένα TFT τύπου IPS-LCD (IPS σημαίνει In-plane Switching) με φωτεινότητα 350 cd/m2 (τυπική τιμή). η φωτεινότητα μπορεί να προσαρμοστεί επιτυγχάνοντας 1000 νιτ.Επικοινωνήστε με τις πωλήσεις μας για περισσότερες λεπτομέρειες.Μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C· οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.
| Προϊόν: | 4 ιντσών IPS TFT LCD | Ψήφισμα: | 540x1080 Pixels |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης | Εικόνα αφής: | Χωρίς αντίσταση και PCAP προαιρετικά |
| Κάλυψη φακού: | Μπορεί να Προσαρμοστεί | Φωτεινότητα επιφάνειας: | 350 Cd/m2 (προσαρμόσιμο) |
| Διασύνδεση: | MIPI (προσαρμόσιμο) | Αριθμός πιν: | 30 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου (προσαρμόσιμος) | Διοικητικός παράγοντας | ΣΤ7703 |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Υψηλό PPI TFT 4", 4 ιντσών MIPI TFT LCD 540*1080 Dots Σχέδιο προϊόντος
| ΟΧΙ | ΣΥΜΒΟΛΟ | ΕΠΙΧΡΗΜΑ |
| 1 | RST_LCM | Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχίσει σωστά το τσιπ. |
| 2 | Επικεφαλής | Το σήμα εφέ δακρύματος χρησιμοποιείται για να συγχρονίσει το MCU με τη γραφή μνήμης. |
| 3 | Εθνική Τράπεζα | Σημείο ισχύος |
| 4 | TDP0 | Δρόμο δεδομένων MIPI |
| 5 | ΤΔΝ0 | Δρόμο δεδομένων MIPI |
| 6 | Εθνική Τράπεζα | Σημείο ισχύος |
| 7 | TDP1 | Δρόμο δεδομένων MIPI |
| 8 | TDN1 | Δρόμο δεδομένων MIPI |
| 9 | Εθνική Τράπεζα | Σημείο ισχύος |
| 10 | TDP2 | Δρόμο δεδομένων MIPI |
| 11 | TDN2 | Δρόμο δεδομένων MIPI |
| 12 | Εθνική Τράπεζα | Σημείο ισχύος |
| 13 | TDP3 | Δρόμο δεδομένων MIPI |
| 14 | TDN3 | Δρόμο δεδομένων MIPI |
| 15 | Εθνική Τράπεζα | Σημείο ισχύος |
| 16 | TCP | MIPI Clk |
| 17 | ΤCN | MIPI Clk |
| 18 | Εθνική Τράπεζα | Σημείο ισχύος |
| 19 | ΙΟVCC1.8V | Η παροχή ενέργειας για το σύστημα I/O. IOVCC = 1,65V ~ 3,3V. |
| 20 | LEDA | Άνωση LED |
| 21 | LEDK | Καθοδικός LED |
| 22 | ID1 | Ταυτότητα |
| 23 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 24 | Επικαιρότητα: | Ηλεκτρική τροφοδοσία για αναλογικό, VDD=2,5V~3,3V. |
| 25 | Εθνική Κεντρική Αρχή | Εθνική Κεντρική Αρχή |
| 26 | SDA_CTP | Σήμα δεδομένων I2C του πίνακα αφής. Εάν δεν χρησιμοποιείται, αφήστε αυτή την καρφίτσα ανοιχτή. |
| 27 | SCL_CTP | Σήμα ρολογιού I2C του πίνακα αφής. |
| 28 | EINT_CTP | Διακόψτε το σήμα στον κύριο επεξεργαστή του πίνακα αφής. |
| 29 | RST_CTP | Επαναφορά του συστήματος του πίνακα αφής. Εάν δεν χρησιμοποιείται, αφήστε αυτή την καρφίτσα ανοιχτή. |
| 30 | Δελτίο ΕΚΑΧ | Ηλεκτρική τροφοδοσία για αναλογικό, VDD=2.4V~3.3V. |
| Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα | |
| Πρόσθετη τάση | Ηλεκτρική τροφοδοσία | ΔΕΔ | -Ούτε ένα.3 | +4.6 | V |
| Ανάλογο | Επικεφαλής | Επικεφαλής | Επικεφαλής | V | |
| ΙΟ | ΔΕΔΔΑ | -Ούτε ένα.3 | +4.6 | V | |
| Τεχνολογία | Vi | -Ούτε ένα.3 | IOVDD+0.3 | V | |
| Θέρμανση αποθήκευσης | Tstg | - 30 | +70 | oC | |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | +60 | oC | |
| Ενυδάτωση αποθήκευσης | Hstg | 10 | Σημείωση 1 | % RH | |
| Υγρασία λειτουργίας | Πήδα. | 10 | Σημείωση 1 | % RH | |
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | |
| Πρόσθετη τάση | Ηλεκτρική τροφοδοσία | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ανάλογο | ΚΑΠ | 2.4 | 2.8 | 3.3 | V | |
| ΙΟ | ΔΕΔΔΑ | 1.65 | 1.8/2.8 | 3.3 | V | |
| Λογική Χαμηλή τάση εισόδου | VIL | -0.3IOVDD | Επικεφαλής | 0.3IOVDD | V | |
| Λογική Υψηλή τάση εισόδου | ΧΙΒ | 0.7IOVDD | Επικεφαλής | ΔΕΔΔΑ | V | |
| Λογική Χαμηλή τάση εξόδου | Αερομεταφορές | Επικεφαλής | Επικεφαλής | 0.2IOVDD | V | |
| Λογική Υψηλή τάση εξόδου | VOH | 0.8IOVDD | Επικεφαλής | Επικεφαλής | V | |
| Τρέχουσα κατανάλωση | Κανονική εμφάνιση | Επενδύσεις | Επικεφαλής | 50 | Επικεφαλής | mA |
| Κατάσταση αναμονής | Επενδύσεις | Επικεφαλής | 30 | Επικεφαλής | UA | |
| Συχνότητα καρέ | fFR | Επικεφαλής | 60 | Επικεφαλής | Hz | |

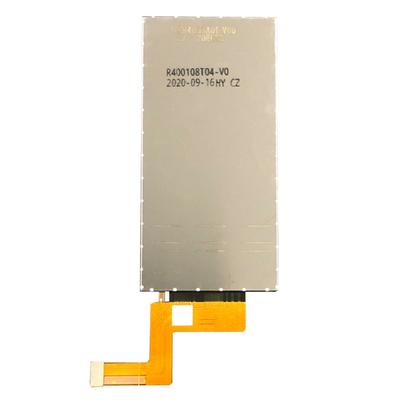

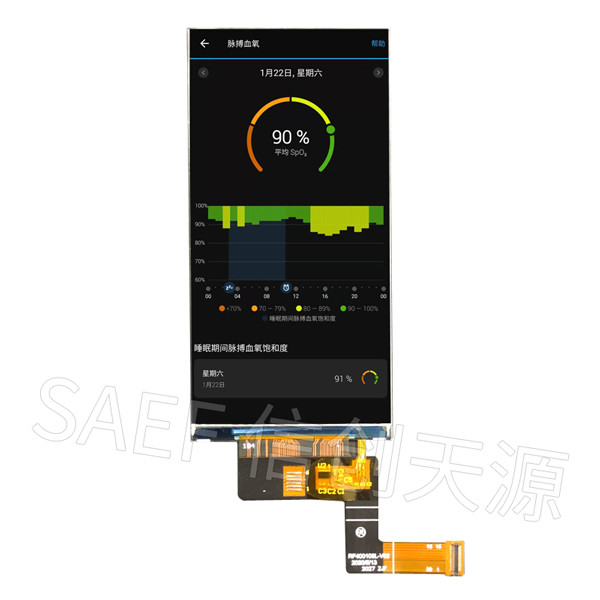

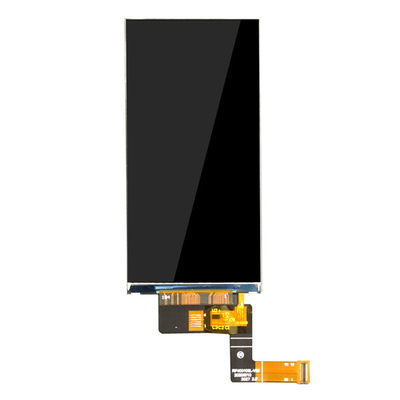

Υψηλό PPI TFT 4", 4 ιντσών MIPI TFT LCD 540*1080 Dots Εικόνα προϊόντος
Κλειστή λέξη αναζήτησης: tft 4", 4 tft lcd, 4" tft lcd, 4 inch tft lcd, tft lcd 4, 4 tft display, 4" tft display, 4 inch tft display, tft display 4 inch, tft display 4", 4 inch tft lcd display, 4" tft screen,4 ιντσών οθόνη TFT, tft οθόνη 4 ίντσες, tft οθόνη 4 ίντσες, 4 ίντσες tft οθόνη lcd, 540x1080 IPS TFT, 4 ίντσες IPS, 4 ίντσες 540x1080, High PPI LCD
