Λεπτομέρειες:
|
| Προϊόν: | TFT 2,3 ιντσών QVGA | Απόφαση: | 320x240 κουκκίδες |
|---|---|---|---|
| Διασύνδεση: | MCU 16 bit | οθόνη αφής: | χωρίς άγγιγμα (αντίσταση και PCAP Touch προαιρετικά) |
| Διάσταση του σχεδίου: | 500,80x45,6x2,35 mm | Κατεύθυνση θέασης: | 12 η ώρα. |
| Αριθμός πιν: | 36 πινάκια | Σύνδεση: | Επικαιροποιήσιμη |
| Φωτεινότητα επιφάνειας: | 250 cd/m2 (προσαρμόσιμο) | Εργασιακή θερμοκρασία.: | -20°C έως +70°C |
| Ζωή: | 40000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 3.2V βιομηχανική επίδειξη TFT,Βιομηχανική TFT επίδειξη 36 καρφιτσών,2.3» ILI9342C |
||
SF-TC230T-8088A-N ΕΠΙΠΕΔΗΣΗ 2014-10-20.pdf
2.3" ILI9342C Βιομηχανική οθόνη TFT 320x240 MCU Διασύνδεση 36 πινών 3.2V 12 ωρών εισαγωγή προϊόντος
SAEF TECHNOLOGY SF-TC230T-8088A-N TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceΗ μονάδα αυτή αποτελείται από μια μονάδα TFT LCD, ένα κύκλωμα οδηγού και μια μονάδα φώτισης.Το 3 ′′ περιέχει 320 (RGB) X 240 κουκίδες (320 οριζόντια με 240 κατακόρυφα pixels array)Το μοντέλο TFT LCD SF-TC230T-8088A-N υποστηρίζει διεπαφή MCU. Η τάση τροφοδοσίας (VCC) του οδήγησης LCD πάνελ είναι από είναι 2.6V έως 3.4V. Τυπική τιμή είναι 3.2V.
Το SF-TC230T-8088A-N μπορεί να λειτουργεί σε θερμοκρασίες από -20°C έως +70°C. Οι θερμοκρασίες αποθήκευσης κυμαίνονται από -30°C έως +80°C.εξοπλισμός ασφαλείας λευκά προϊόντα, εφαρμογές έξυπνου σπιτιού, σύστημα IoT, εξοπλισμός αυτοκινήτου, πίνακα ελέγχου αυτοκινήτου, ήχο αυτοκινήτου, ρολόι αυτοκινήτου, σύστημα εμφάνισης πόρτας αυτοκινήτου, ιόντα νερού, το οποίο απαιτεί οθόνη TFT υψηλής ποιότητας και πολύχρωμης εικόνας.
| Προϊόν: | TFT 2,3 ιντσών QVGA |
| Ψήφισμα: | 320X240 κουκίδες |
| Διασύνδεση: | MCU 16 bits |
| Διάσταση περίγραμμα: | 50.80x45.6x2.35 χιλιοστά |
| Αριθμός πιν: | 36 πινάκια |
| Φωτεινότητα επιφάνειας: | 250 Cd/m2 (προσαρμόσιμο) |
| Διάρκεια ζωής: | 40000 ώρες |
| Εικόνα αφής: | Χωρίς άγγιγμα (αντίσταση και PCAP Touch προαιρετικά) |
| Κατεύθυνση θέασης: | 12 η ώρα. |
| Σύνδεση: | Επικαιροποιήσιμη |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
2.3" ILI9342C Βιομηχανική οθόνη TFT 320x240 MCU Διασύνδεση 36 πινών 3.2V 12 ωρών Σχέδιο προϊόντος

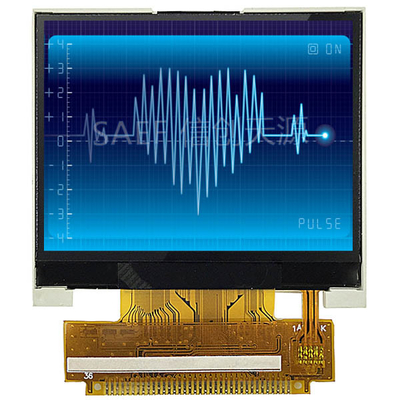

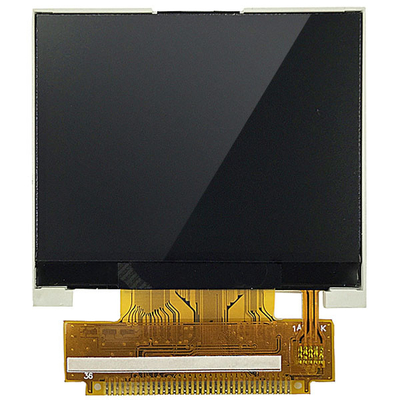

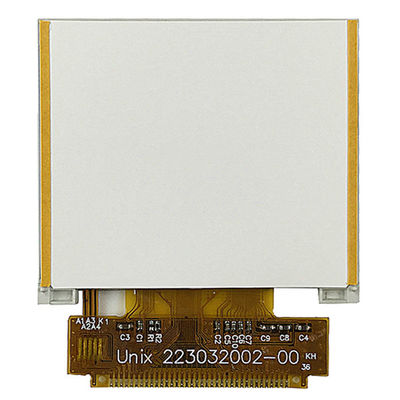

2.3" ILI9342C Βιομηχανική οθόνη TFT 320x240 MCU Διασύνδεση 36 πινών 3.2V 12 ωρών Εικόνα προϊόντος
Εγκαταστάσεις εργοστασίου και πιστοποιητικά
Προβλεπόμενη χωρητική οθόνη αφής (PCAP)
Η τεχνολογία αφής με προγραμματισμένη χωρητικότητα (PCAP) προσφέρει ταχεία και ευαίσθητη ανταπόκριση και επαγγελματική αξιοπιστία σε συνδυασμό.
Η τεχνολογία προγραμματισμένης χωρητικής οθόνης αφής έχει σχεδιαστεί για αυστηρές βιομηχανικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές.που είναι μια ολοκληρωμένη ενσωματωμένη λύση που βοηθά στην απλούστευση της αλυσίδας εφοδιασμού και της συναρμολόγησης.
Κάλυψη γυαλιού:
1Σχήμα: μεγέθη, σχήματα, επεξεργασίες άκρων, τρύπες και διακοπές
2Χρώμα: Τύπο μετάξι, λογότυπο
3Υλικό γυαλιού: γυαλί γορίλα, υαλί θέρμανσης, PMMA
4Επεξεργασίες: Mirror, AG, AR, AF
Αισθητήρας:
1Υλικό αισθητήρα: γυαλί, ταινία, ταινία + ταινία
2- FPC: Προαιρετικό σχέδιο σχήματος
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix κλπ.
4Διασύνδεση: I2C, USB, RS232
Γενικά ερωτήματα:
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαραγωγή δειγμάτων. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Παίρνει 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας. Μετά την έγκριση δείγματος, η μαζική παραγωγή θα ακολουθήσει τα εγκεκριμένα δείγματα.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
