Λεπτομέρειες:
|
| Κλειδιά: | 7 ιντσών TFT | οθόνη αφής: | CTP ((Διαχωρητική οθόνη αφής) |
|---|---|---|---|
| Απόφαση: | 1024x600 σημεία | Διάσταση γυαλιού κάλυψης: | Μπορεί να προσαρμοστεί |
| Διασύνδεση LCM: | Μίπι | Φωτεινότητα επιφάνειας: | 300 cd/m2 |
| Ζωή των LED: | 40,000 ώρες | Καρφίτσες: | 30 πινάκια |
| Κατεύθυνση θέασης: | Όλη η γωνία θέασης ((80/80/80/80) | Διεπαφή CTP: | I2C |
| Εργασιακή θερμοκρασία: | – 20℃ σε +70℃ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Οθόνη αφής ίντσας TFT LCD MIPI 7,ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ 7 οθόνη αφής ίντσας TFT LCD,ΚΠΜ (Κοινή Πολιτική Μεταφορών) αφή tft LCD 7 ίντσας |
||
TFT LCD Module 7 ιντσών 1024x600 MIPI διεπαφή IPS με CTP Σχεδίαση προϊόντος εισαγωγή προϊόντος
Σύντομες λεπτομέρειες για το προϊόν:
1. LCD Μέγεθος: 7 ′′ TFT
2Ανάλυση: 1024x600
3Γωνία θέασης: ελεύθερη
4Διάσταση του περίγραμμα: 164x97x2.6mm
5. Τύπος διεπαφής LCM: MIPI
6Τύπος διεπαφής CTP: I2C
7Θερμοκρασία: από -20°C έως +70°C, από -30°C έως +80°C
8Πίνακας αφής: Ηλιακή οθόνη αφής (CTP)
Η SAEF Technology SF-TO700B-8857A-CT είναι οθόνη LCD TFT πλήρους γωνίας 7 ιντσών τύπου IPS με ανάλυση QVGA 1024x600 pixels.και το γυαλί κάλυψης είναι προσαρμόσιμο.
Η ενότητα LCD έχει διαστάσεις 164*97*2.6 mm και μέγεθος AA 154.21x85.92 mm. Η ενότητα LCD TFT 7" είναι με PCAP (Capacitive Touch Screen).SF-TO700B-8857A-CT LCM διεπαφή είναι με MIPI διεπαφήΗ διεπαφή CTP είναι I2C. Το SF-TO700B-8857A-CT είναι με φωτεινότητα επιφάνειας 300cd / m2 (nits), αυτή η μονάδα οθόνης LCD μπορεί να λειτουργεί σε θερμοκρασίες από 20 ° C έως +70 ° C.
Η ενότητα LCD 7 ′′ TFT χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης, ιατρική συσκευή, οικιακή αυτοματοποίηση, σύστημα ασφαλείας πρόσβασης, τιμολόγιο σούπερ μάρκετ και οικιακές συσκευές, συσκευή GPS κλπ.
| Κλειδιά: | 7 ιντσών TFT | Εικόνα αφής: | CTP ((Διαχωρητική οθόνη αφής) |
|---|---|---|---|
| Ψήφισμα: | 1024x600 κουκίδες | Μέγεθος γυαλιού κάλυψης: | Μπορεί να Προσαρμοστεί |
| Διασύνδεση LCM: | ΜΙΠΙ | Φωτεινότητα επιφάνειας: | 300 Cd/m2 |
| Διάρκεια ζωής LED: | 40,000 ώρες | Σφραγίδες: | 30 πινάκια |
| Κατεύθυνση θέασης: | Όλη η γωνία θέασης ((80/80/80/80) | Διασύνδεση CTP: | Ι2C |
| Εργασιακή θερμοκρασία: | 20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Διασφάλιση ποιότητας
1Για κάθε κομμάτι, έχουμε 3 φορές 100% δοκιμή για να διασφαλίσουμε την καλή ποιότητα.
2Οι βασικοί κατασκευαστές και οι υπεύθυνοι ελέγχου ποιότητας δραστηριοποιούνται στον κλάδο της LCD για περισσότερα από 7-8 χρόνια.Η ομάδα μας είναι όλοι πολύ επαγγελματίες και έμπειροι στο LCD κατατέθηκε για να εξασφαλίσει την ποιότητα για τους πελάτες.
Γενικές ερωτήσεις
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.
Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α: Για προϊόντα εκτός αποθεματικού, δείγματα στο απόθεμα αμέσως. 1-1.5 εβδομάδες για την επαναπαρασκευή δείγματος. 4-6 εβδομάδες για μαζική παραγωγή. Για προϊόντα σχεδιασμού, 2-3 ημέρες για πρόταση σχεδιασμού;2 ώρες για τη δειγματοληψία κατά την έγκριση σχεδίου· 5-6 ώρες για δοκιμαστική εκτέλεση/μαζική παραγωγή κατά την έγκριση του δείγματος.
Ε. Έχετε κάποιο όριο MOQ για παραγγελία δειγμάτων και παραγωγής;
Α: Χαμηλή MOQ. 3-5pcs για έλεγχο δειγμάτων είναι διαθέσιμα. Η MOQ μαζικής παραγωγής είναι συνήθως 1K / παρτίδα. Υποστηρίζουμε qty χαμηλότερο από το MP MOQ για παραγγελία trail-run / PP-run.
Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Α: Αποστολή με DHL, UPS, FedEx ή TNT. Παίρνει 5-7 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.
Ε. Πώς προχωράω σε παραγγελία για μονάδα LCD;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
Ε6: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν LCD;
Α: Ναι. Παρακαλούμε ενημερώστε μας επίσημα στο στάδιο του σχεδιασμού, και θα κάνουμε δείγματα με το λογότυπό σας για τη δοκιμή δείγματος και την έγκριση σας.
Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 1 έτος εγγύηση στα προϊόντα μας.
Ε8: Πώς να αντιμετωπίσετε το ελαττωματικό;
Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.
Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα LCD με νέα παραγγελία για μικρές ποσότητες.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..
Μονάδα TFT LCD 7 ιντσών 1024x600 MIPI διεπαφή IPS με CTP Σχέδιο προϊόντος
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
| 1 | Επικαιροποίηση | Άνωση LED |
| 2 | Επικαιροποίηση | Άνωση LED |
| 3 | VGH | Θετική ισχύς για TFT |
| 4 | VGL | Αρνητική ισχύς για TFT |
| 5 | ΕΠΔΝ | Πύλη προς τα πάνω ή προς τα κάτω έλεγχο σάρωσης. UPDN = ∆L, STV2 έξοδος κατακόρυφο παλμό εκκίνησης και UD πιν έξοδος λογική ∆L ∆οκιμαστή πύλης. (προεπιλεγμένο) UPDN = ′H′, STV1 έξοδος κατακόρυφος παλμός εκκίνησης και UD πιν έξοδος λογική ′H′ στον οδηγό πύλης |
| 6 | ΣΕΠΣ | Πηγή δεξιά ή αριστερή ακολουθία ελέγχου. SHLR = L, μετατόπιση αριστερά: τελευταία δεδομένα = S1←S2←S3..........←S1536 = πρώτα δεδομένα. SHLR = H, μετατόπιση προς τα δεξιά: πρώτα δεδομένα = S1→S2→S3........→S1536 = τελευταία δεδομένα. |
| 7 | VLED- | Καθοδικός LED |
| 8 | VLED- | Καθοδικός LED |
| 9 | ΑVDD | Δύναμη για αναλογικό κύκλωμα |
| 10 | Εθνική Τράπεζα | Γη |
| 11 | D3P | Εισαγωγή δεδομένων MIPI. |
| 12 | D3N | Εισαγωγή δεδομένων MIPI. |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | Δ2Π | Εισαγωγή δεδομένων MIPI. |
| 15 | D2N | Εισαγωγή δεδομένων MIPI. |
| 16 | Εθνική Τράπεζα | Γη |
| 17 | CLKP | Εισαγωγή ρολογιού MIPI |
| 18 | ΚΛΚΝ | Εισαγωγή ρολογιού MIPI |
| 19 | Εθνική Τράπεζα | Γη |
| 20 | D1P | Εισαγωγή δεδομένων MIPI. |
| 21 | D1N | Εισαγωγή δεδομένων MIPI. |
| 22 | Εθνική Τράπεζα | Γη |
| 23 | Δ0Π | Εισαγωγή δεδομένων MIPI. |
| 24 | Δ0Ν | Εισαγωγή δεδομένων MIPI. |
| 25 | Εθνική Τράπεζα | Γη |
| 26 | STBYB | Σε κατάσταση αναμονής. STBYB = HH, κανονική λειτουργία (προεπιλεγμένη) STBYB = L, ρυθμιστής χρόνου, ο οδηγός πηγής θα απενεργοποιηθεί, όλες οι εξόδους είναι GND. |
| 27 | Επαναφορά | Παγκόσμια πένα επαναφοράς. Ενεργός χαμηλός για να εισέλθει στην κατάσταση επαναφοράς. |
| 28 | ΔΕΔ (ΔΕΔ) | Ψηφιακό κύκλωμα |
| 29 | ΔΕΔ (ΔΕΔ) | Ψηφιακό κύκλωμα |
| 30 | VCOMIN | Κοινή τάση |

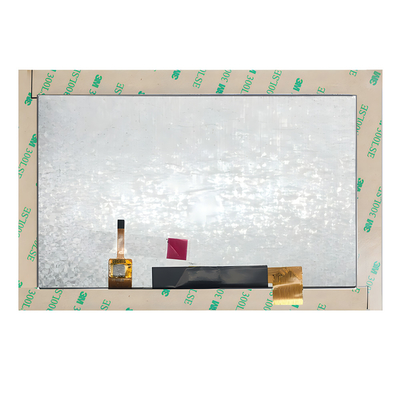

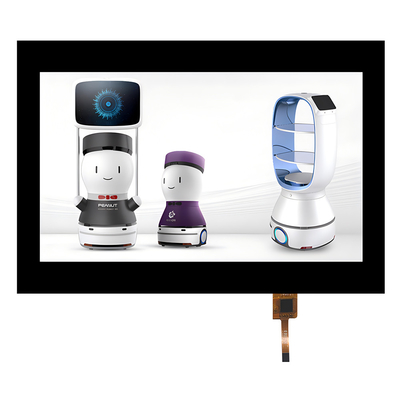

Μονάδα TFT LCD 7 ιντσών 1024x600 MIPI διεπαφή IPS με εικόνα προϊόντος CTP
ΑΠΟΛΙΚΕΣ ΕΠΙΤΡΟΠΟΙ
|
Μέγεθος |
Πληροφορίες |
ΕΠΙΣΤΡΟΠΟΣ |
|
7 ίντσες |
800x480Τύπος τοπίουμε πίνακα ελέγχου |
SF-TC700I-9239C-T |
|
7 ίντσες |
1024x600 Τύπος τοπίου, με ή χωρίς CTP, διεπαφή RGB |
SF-TC700B-8619A-N/CT |
|
7 ίντσες |
1024x600 Τύπος τοπίου, με ή χωρίς CTP, διεπαφή MIPI |
Σημείωση: |
|
7 ίντσες |
1024x600 Τύπος τοπίου, με ή χωρίς CTP, διεπαφή RGB |
Σημείωση: |
ΦΑΜΒΙΚΑ ΚΑΙ ΕΠΙΣΤΑΣΗΣ
Κλειστή λέξη αναζήτησης: tft 7", 7" tft lcd, 7" tft lcd, 7" tft lcd, tft lcd 7, 7" tft display, 7" tft display, 7" tft display, tft display 7", 7" tft lcd display,7 ιντσών TFT αφής, 7 ιντσών οθόνη LCD με άγγιγμα, TFT 7 ιντσών με CTP, 7 ιντσών CTP touch TFT, 7 ιντσών TFT CTP touch LCD.
