Λεπτομέρειες:
|
| Λέξεις-κλειδιά: | HDMI 7 ιντσών για οθόνη Raspberry PI | Ανάλυση: | 1024x600 |
|---|---|---|---|
| Διεπαφή CTP: | USB | Επιφανειακή Φωτεινότητα: | 500 cd/m2 - 1000 cd/m2 |
| Οθόνη αφής: | CTP (Χωρητική οθόνη αφής) | καρφίτσες: | 19 |
| Κατεύθυνση προβολής: | IPS Όλη η γωνία θέασης (80/80/80/80) | Διάρκεια ζωής LED: | 40.000 ώρες |
| Θερμοκρασία λειτουργίας.: | –20℃ έως +70℃ | Συμμόρφωση: | Συμβατό με REACH & RoHS |
| Επισημαίνω: | Χωρητική επίδειξη HDMI TFT,Επίδειξη σμέουρων pi HDMI TFT,Βιομηχανική TFT επίδειξη σμέουρων pi |
||

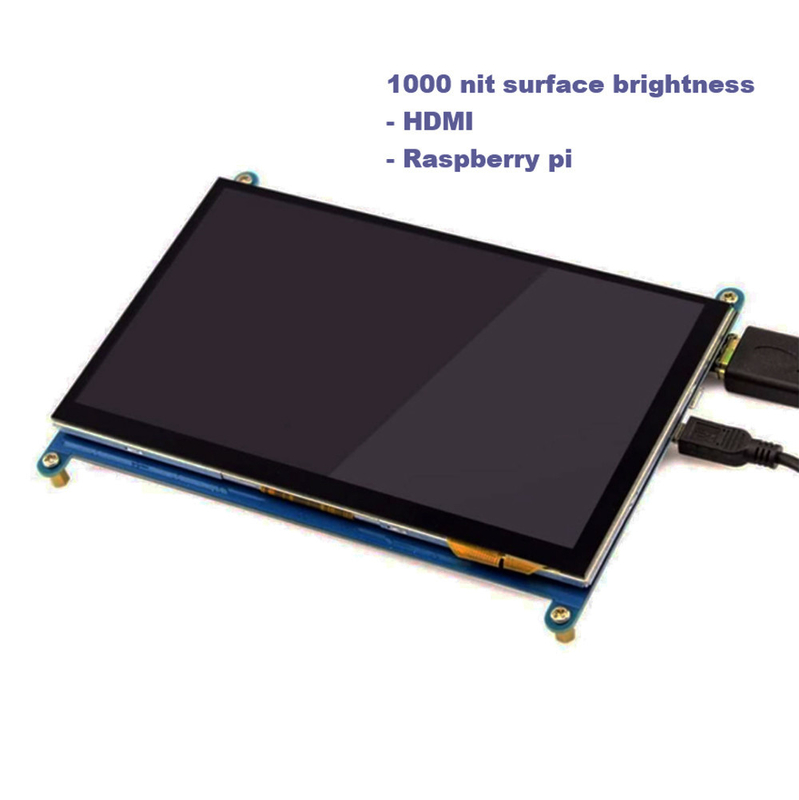

Οθόνη HDMI 7 ιντσών, Οθόνη PCAP TFT 7 ιντσών
Το SFRA700H-1024600ACT-01 είναι μια μονάδα HDMI TFT LCD που ενσωματώνει TFT LCD, PCAP touch και πλακέτα οδήγησης.
1- Η μονάδα παρουσιάζει τέλεια την έξοδο ψηφιακού σήματος HDMI από τον υπολογιστή στην οθόνη LCD 1024*600.
2- Υποστήριξη προτύπων HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Η πηγή σήματος HDMI είναι συμβατή με mainstream mini PC όπως Raspberry Pi, BB Black, Banana Pi κ.λπ.
3- Το TOUCH είναι από USB σε I2C, δεν χρειάζεται να εγκαταστήσετε προγράμματα οδήγησης.
4- Ο σχεδιασμός χρησιμοποιείται κυρίως στην οθόνη Raspberry Pi και μπορεί επίσης να χρησιμοποιηθεί σε άλλες συσκευές αφής μικρής οθόνης βιομηχανικού ελέγχου HDMI.Όταν χρησιμοποιείται ως οθόνη Raspberry Pi, υποστηρίζει συστήματα Raspbian, Ubuntu, WIN10 IOT και άλλα συστήματα, με ένα πάτημα.
5- όταν χρησιμοποιείται ως οθόνη υπολογιστή, υποστηρίζει Windows 7/8/10, αφής πέντε σημείων, χωρίς προγράμματα οδήγησης.
| Εκδοχή | 01 | ||
| Υποστηρίζεται σήμα | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| ΑΦΗ | Πρότυπο USB | ||
| VGA | Δεν υποστηρίζεται | ||
| Διεπαφή στο mainboard | εισαγωγή | HDMI | Ένα θηλυκό patch τύπου HDMI 19Pin (οριζόντια) |
| USB | MICRO 5P USB θηλυκό Β τύπου 5,9mm (οριζόντια) | ||
| Διεπαφή ακουστικών | NC | ||
| Διασύνδεση αφής | 6 pin | FPC-0,5-6PIN (οριζόντια) | |
| Διεπαφή οθόνης | RGB 50 pin | FPC-0,5-50 PIN (οριζόντια) | |
| Ήχος | Εξοδος ήχου | 8Ω1,5W | 4PIN-1.25 H1.8 Εξαιρετικά λεπτό θηλυκό κάθισμα (οριζόντια) |
| Παροχή ηλεκτρικού ρεύματος | Είσοδος ισχύος | Είσοδος USB 5V (+/-0,5V) | |
| Εμφάνιση Vop | 3,3V | ||
| Λειτουργία με ρεύμα | Ενεργοποίηση οθόνης | ||
| Κατανάλωση ρεύματος σε αναμονή της κεντρικής πλακέτας | ＜0,25W | ||
| Μενού OSD | Μενού (κράτηση) | Φωτεινότητα, Αντίθεση, Αυτόματη Διόρθωση, Φάση, Ρολόι, Θέση Πεδίου, Ρύθμιση λειτουργίας, Επαναφορά κ.λπ. | |
| Γλώσσα (επιφύλαξη) | Κινέζικα, Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά, Ρώσικα, Κορεάτικα, Ιαπωνικά κ.λπ. | ||
| κουμπί (δέσμευση) | ΙΣΧΥΣ, ΜΕΝΟΥ, ΠΑΝΩ, ΚΑΤΩ, ΕΞΟΔΟΣ | ||

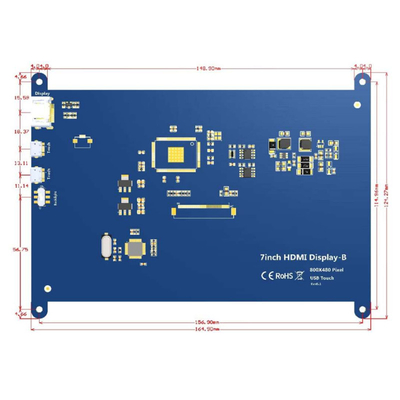

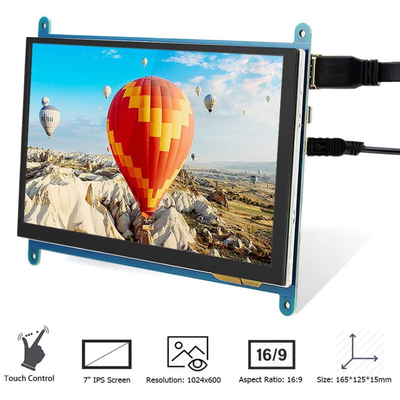

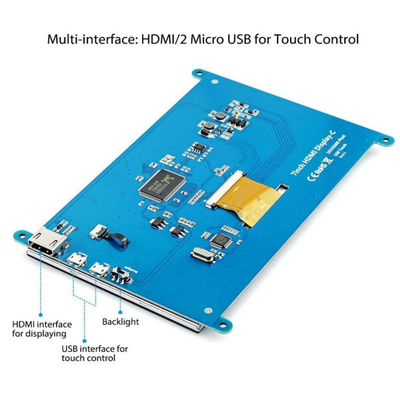

Οθόνη HDMI 7 ιντσών, Οθόνη PCAP TFT 7 ιντσώνΕικόνα προϊόντος
Ορισμός ακροδεκτών διασύνδεσης HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Θωρακισμένα |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Θωρακισμένα |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | Θωρακισμένα TMDS DATA0 |
| 9 | TMDS DATA0- |
| 10 | TMDS DATA CLOCK+ |
| 11 | TMDS DATA CLOCK Θωρακισμένο |
| 12 | ΡΟΛΟΙ ΔΕΔΟΜΕΝΩΝ TMDS- |
| 13 | CEC (Προαιρετικός έλεγχος ηλεκτρονικών καταναλωτών) |
| 14 | Με κράτηση (σε καλώδιο αλλά NC στη συσκευή) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | Γείωση DDC/CEC |
| 18 | +5V (τροφοδοτικό) |
| 19 | Καλώδιο ανιχνευτή Hot swap |
Ορισμός ακίδας USB ( 5V ).
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Ορισμός USB TP Pin
| 1 | VCC |
| 2 | ΡΕ- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Ορισμός καρφίτσας διεπαφής ηχείου
| 1 | ROUT+ |
| 2 | ΗΤΤΑ- |
| 3 | ΑΞΕΣΤΟΣ- |
| 4 | LOUT+ |
6,Ορισμός pin LCD
| 1 |
VLED+
|
Ισχύς για οπίσθιο φωτισμό LED (Anode)
|
| 2 |
VLED+
|
Ισχύς για οπίσθιο φωτισμό LED (Anode)
|
| 3 |
VLED-
|
Ισχύς για οπίσθιο φωτισμό LED (Κάθοδος)
|
| 4 |
VLED-
|
Ισχύς για οπίσθιο φωτισμό LED (Κάθοδος)
|
| 5 |
GND
|
Γείωση ισχύος
|
| 6 |
VCOM
|
Κοινή τάση
|
| 7 |
DVDD
|
Power for Digital Circuit
|
| 8 |
ΤΡΟΠΟΣ
|
Επιλογή λειτουργίας DE/SYNC
|
| 9 |
DE
|
Ενεργοποίηση εισαγωγής δεδομένων
|
| 10 |
VS
|
Κατακόρυφη είσοδος συγχρονισμού
|
| 11 |
HS
|
Είσοδος οριζόντιας συγχρονισμού
|
| 12 |
Β7
|
Μπλε δεδομένα (MSB)
|
| 13 |
Β6
|
Μπλε δεδομένα
|
| 14 |
Β5
|
Μπλε δεδομένα
|
| 15 |
Β4
|
Μπλε δεδομένα
|
| 16 |
Β3
|
Μπλε δεδομένα
|
| 17 |
Β2
|
Μπλε δεδομένα
|
| 18 |
Β1
|
Μπλε δεδομένα
|
| 19 |
Β0
|
Μπλε δεδομένα (LSB)
|
| 20 |
G7
|
Πράσινα δεδομένα (MSB)
|
| 21 |
G6
|
Πράσινα δεδομένα
|
| 22 |
G5
|
Πράσινα δεδομένα
|
| 23 |
G4
|
Πράσινα δεδομένα
|
| 24 |
G3
|
Πράσινα δεδομένα
|
| 25 |
G2
|
Πράσινα δεδομένα
|
| 26 |
G1
|
Πράσινα δεδομένα
|
| 27 |
G0
|
Πράσινα δεδομένα (LSB)
|
| 28 |
R7
|
Κόκκινα δεδομένα (MSB)
|
| 29 |
R6
|
Κόκκινα δεδομένα
|
| 30 |
R5
|
Κόκκινα δεδομένα
|
| 31 |
R4
|
Κόκκινα δεδομένα
|
| 32 |
R3
|
Κόκκινα δεδομένα
|
| 33 |
R2
|
Κόκκινα δεδομένα
|
| 34 |
R1
|
Κόκκινα δεδομένα
|
| 35 |
R0
|
Κόκκινα δεδομένα (LSB) |
| 36 |
GND
|
Power Ground
|
| 37 |
DCLK
|
Δείγμα ρολογιού
|
| 38 |
GND
|
Power Ground
|
| 39 |
L/R
|
Επιλογή αριστερά / δεξιά
|
| 40 |
U/D
|
Επιλογή πάνω/κάτω
|
| 41 |
VGH
|
Πύλη ΟΝ Τάση
|
| 42 |
VGL
|
Gate OFF Τάση
|
| 43 |
AVDD
|
Ισχύς για αναλογικό κύκλωμα
|
| 44 |
ΕΠΑΝΑΦΟΡΑ
|
Καθολική καρφίτσα επαναφοράς.
|
| 45 |
NC
|
Χωρίς σύνδεση
|
| 46 |
VCOM
|
Κοινή Τάση
|
| 47 |
ΔΙΘΒ
|
Λειτουργία διέγερσης
|
| 48 |
GND
|
Power Ground
|
| 49 |
NC
|
Χωρίς σύνδεση
|
| 50 |
NC
|
Χωρίς σύνδεση
|
Ορισμός καρφίτσας πίνακα αφής
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
