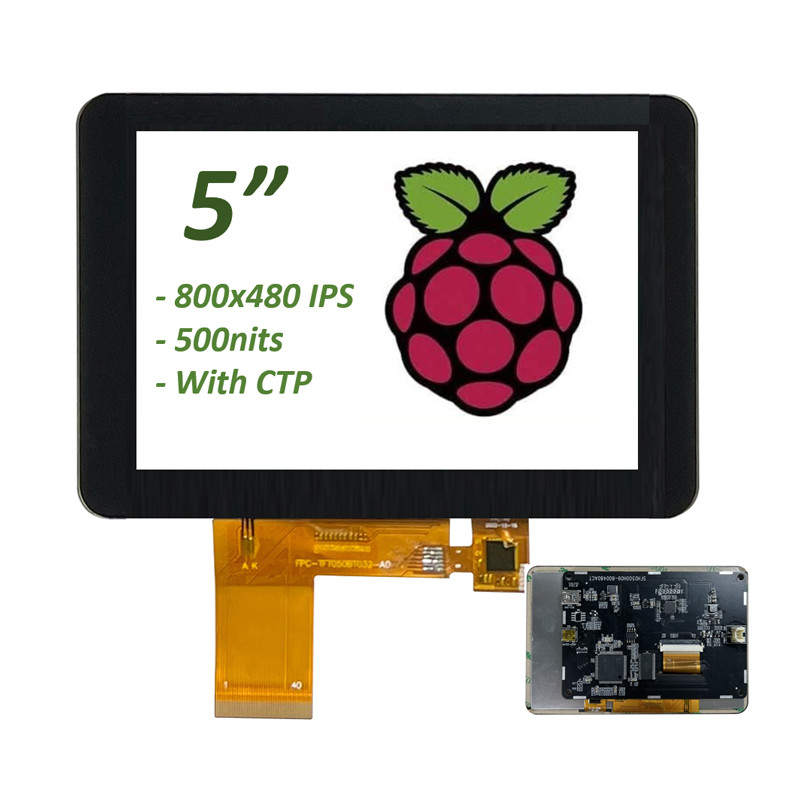

5" Raspberry Pi συμβατή HDMI TFT οθόνη αφής 800x480 IPS εισαγωγή προϊόντος

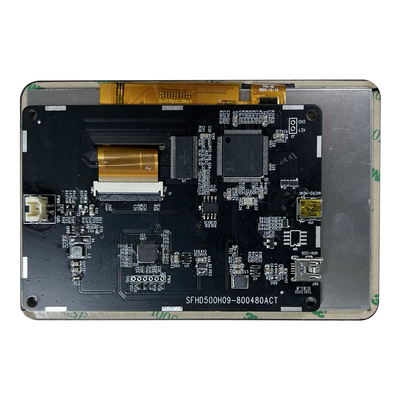

Το SFHD500H09-800480A-CT είναι ένα HDMI TFT LCD module που ενσωματώνει TFT LCD, PCAP touch και drive board.
Αυτή η οθόνη TFT 5 ιντσών είναι ο τέλειος σύντροφος για ένα Raspberry Pi.Αυτή η σύνδεση παρέχει όλα όσα χρειάζεται η οθόνη - πληροφορίες οθόνηςΑυτό σημαίνει ότι όλα τα GPIO του RPi είναι διαθέσιμα για σύνδεση με άλλες περιφερειακές συσκευές*.
Επιπλέον, σε αντίθεση με πολλές οθόνες RPi, αυτή η οθόνη είναι έτοιμη για χρήση και δεν απαιτεί τροποποιήσεις στο αρχείο config.txt στο RPi σας πριν από την ενεργοποίηση*.
Χαρακτηριστικά:
> 5" πλήρης χρωματικής οθόνης TFT 500 νιτ
>Κατασκευαστική οθόνη αφής
>υποστήριξη: έξοδος σήματος RGB διεπαφής.
>Υποστήριξη: γλώσσα OSD ((Κινέζικη/Αγγλική).
>Αναγκαία μονάδα σύνδεσης 15-pin για την εμφάνιση, το άγγιγμα του καπακιού και την παροχή ενέργειας
>Συνδέεται με ντόπιους DSI στο RPi Χρησιμοποιεί κανένα GPIO
>Ετοιμασία αρχείου διαμόρφωσης
>Υποστήριξη: I2C προς USB Δυνατότητα ενός άγγιγματος και λειτουργία πολλαπλών άγγιξης.
>Υποστήριξη:πηγή σήματος HDMI από Windows/Raspberry Pi/ATK/STB/DVD.
>Υποστήριξη: DC-5V USB-5V2A είσοδος.
>Αουστικό:Δεν υποστηρίζει, αν χρειαστεί, μπορεί να προσαρμοστεί.
>Το λογισμικό της μητρικής πλακέτας υποστηρίζει τις ενημερώσεις μέσω διαδικτύου.
|
Εισαγωγή βίντεο
|
HDMI |
1080p |
| Έκδοση HDCP |
2.0 |
| Δύναμη λειτουργίας |
Συνεχή 5V2A |
| Κατανάλωση ισχύος σε κατάσταση αναμονής |
< 0,25W |
|
Εικονική οθόνη
|
Εμφάνιση |
Εικονική οθόνη LCD |
| Διασύνδεση οθόνης |
RGB |
| Απόφαση |
800*480@60HZ |
| Πρόταση οθόνης κίνησης |
3.3V |
| Έξοδος ακουστικών |
Όχι υποστήριξη |
| Έξοδος ομιλητή |
Όχι υποστήριξη |
| LED |
Τρόπος ρύθμισης φωτεινότητας |
ΠΟΜ |
| Πλακέτο |
Όχι υποστήριξη |
| Γλώσσα OSD |
Κινέζικα/Αγγλικά |
5" Raspberry Pi συμβατό HDMI TFT οθόνη αφής 800x480 IPS Σχέδιο προϊόντος

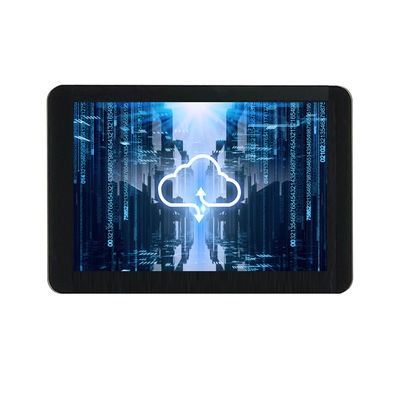

5" Raspberry Pi συμβατή HDMI TFT οθόνη αφής 800x480 IPS Εικόνα προϊόντος
Ορισμός πιν HDMI
| 1 |
Τ.Μ.Δ.Σ. DATA2+ |
| 2 |
T.M.D.S DATA2 προστατευμένο屏蔽 |
| 3 |
Τ.Μ.Δ.Σ. DATA2- |
| 4 |
Τ.Μ.Δ.Σ. DATA1+ |
| 5 |
T.M.D.S DATA1 προστατευμένο屏蔽 |
| 6 |
Τ.Μ.Δ.Σ. DATA1- |
| 7 |
Τ.Μ.Δ.Σ. DATA0+ |
| 8 |
T.M.D.S. DATA0 προστατευμένο屏蔽 |
| 9 |
ΔΕΤΑ Τ.Μ.Δ.Σ. |
| 10 |
Τ.Μ.Δ.Σ. DATA CLOCK+ |
| 11 |
Τ.Μ.Δ.Σ. DATA CLOCK προστατευμένο屏蔽 |
| 12 |
Το ρολόι δεδομένων του Τ.Μ.Δ.Σ. |
| 13 |
CEC (Ελέγχος καταναλωτικών ηλεκτρονικών συσκευών, Προαιρετικά ηλεκτρονικά
Ελέγχος καταναλωτή (επιλέξιμος ηλεκτρονικός έλεγχος καταναλωτή)
|
| 14 |
Αποθηκευμένο (στο καλώδιο αλλά με N.C. στην συσκευή) |
| 15 |
SCL(DDC ρολόι) |
| 16 |
Πληροφορίες SDA ((DDC) |
| 17 |
Επικεφαλής του DDC/CEC |
| 18 |
Δύναμη +5V |
| 19 |
Καλωδίων ανίχνευσης θερμής ανταλλαγής |
Κατασκευαστικές εγκαταστάσεις και πιστοποιητικά
Τεχνολογία SAEF Μίνι / Μικρό HDMI σήμα TFT LCD οθόνη
Οι οθόνες SAEF έχουν σχεδιαστεί για να λειτουργούν με το Raspberry Pi ή το ενσωματωμένο σύστημα, υπολογιστές μίας πλακέτας (ή επιτραπέζιους υπολογιστές / φορητούς υπολογιστές) που υποστηρίζουν την έξοδο σήματος HDMI.Αυτή η σειρά οθόνης μονάδες έρχονται με μια πίνακα ελέγχου με μια έξοδος διεπαφής σήματος HDMIΗ SAEF προσφέρει μια ευρεία γκάμα προϊόντων μικρών και μεσαίων μεγεθών HDMI TFT οθόνων σε μεγέθη που κυμαίνονται από 1,28 ίντσες HDMI TFT Round Display,2,8 ιντσών HDMI TFT Round Display, 3,4 ιντσών HDMI TFT Display, 3,6 ιντσών HDMI TFT Round Display, 5 ιντσών HDMI TFT Round Display, 4,3 ιντσών HDMI TFT Display, 5 ιντσών HDMI TFT Display,7 ιντσών οθόνη HDMI TFT, 10,1 ιντσών οθόνη HDMI TFT, 11,6 ιντσών οθόνη HDMI TFT, 12,3 ιντσών οθόνη HDMI TFT, 13,3 ιντσών οθόνη HDMI TFT, 14 ιντσών οθόνη HDMI TFT, 15 ιντσών οθόνη HDMI TFT, 15,6 ιντσών οθόνη HDMI TFT,17 ιντσών οθόνη HDMI TFT, 18,5 ιντσών οθόνη HDMI TFT, 21,5 ιντσών οθόνη HDMI TFT, 23,8 ιντσών οθόνη HDMI TFT, 24 ιντσών οθόνη HDMI TFT, 25 ιντσών οθόνη HDMI TFT, 27 ιντσών οθόνη HDMI TFT και 28 ιντσών οθόνη HDMI TFT.Οι εν λόγω οθόνες παρουσιάζονται παρακάτω πλεονεκτήματα:
> Σχεδιασμένο για να κάνει τη χρήση Raspberry Pi γίνεται εύκολη (υποστήριξη χρήσης Rasberry Pi)
> Υποστήριξη HDMI
> Καλή απάντηση στην αφή
> Γρήγορος χρόνος απόκρισης
> Υποστήριξη Raspberry Pi GPIO
> Υποστήριξη μικρών υπολογιστών, μπορεί να λειτουργήσει ως οθόνη υπολογιστή
> Υποστήριξη RTP με διεπαφή USB
> Υποστήριξη της επιλογής PCAP
> Χωρίς επιλογή πίνακα αφής
Κλειστή λέξη αναζήτησης: 1.28 ιντσών HDMI TFT Round Display, 2.8 ιντσών HDMI TFT Round Display, 3.4 ιντσών HDMI TFT Display, 3.6 ιντσών HDMI TFT Round Display, 5 ιντσών HDMI TFT Round Display, 4.3 ιντσών HDMI TFT Display,5 ιντσών οθόνη HDMI TFT, 7 ιντσών οθόνη HDMI TFT, 10,1 ιντσών οθόνη HDMI TFT, 11,6 ιντσών οθόνη HDMI TFT, 12,3 ιντσών οθόνη HDMI TFT, 13,3 ιντσών οθόνη HDMI TFT, 14 ιντσών οθόνη HDMI TFT,15 ιντσών οθόνη HDMI TFT, 15,6 ιντσών οθόνη HDMI TFT, 17 ιντσών οθόνη HDMI TFT, 18,5 ιντσών οθόνη HDMI TFT, 21,5 ιντσών οθόνη HDMI TFT, 23,8 ιντσών οθόνη HDMI TFT, 24 ιντσών οθόνη HDMI TFT, 25 ιντσών οθόνη HDMI TFT,27 ιντσών οθόνη HDMI TFT, 28 ιντσών HDMI TFT οθόνη
