Λεπτομέρειες:
|
| Κλειδιά: | Εικονική οθόνη HDMI 13,3 ιντσών | Απόφαση: | 1920*1080 |
|---|---|---|---|
| Διεπαφή CTP: | ΙΙΚ σε USB | Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 |
| οθόνη αφής: | χωρητική οθόνη αφής | Κατεύθυνση θέασης: | IPS Όλες οι οπτικές γωνίες (85/85/85/85) |
| Ζωή των LED: | 40,000 ώρες | Εργασιακή θερμοκρασία: | – 20℃ σε +70℃ |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | υποστήριξη: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Επισημαίνω: | Επίδειξη αφής 13,3 ίντσας LCD,Επίδειξη αφής RoHS LCD |
||
HDMI 13,3 ιντσών οθόνη, Raspberry Pi 13,3" LCD αφής
Το SFHDMI133H-19201080A-CT είναι μια πλατφόρμα οδήγησης οθόνης FHD 13,3 ιντσών με μέγιστη ανάλυση 1920x1080 @ 60HZ για έναν ενιαίο λειτουργικό σκοπό εισόδου σήματος HDMI.
* αυτή η οθόνη HDMI 13,3 ιντσών υποστηρίζει την έξοδο σήματος EDP οθόνης διεπαφής.
* αυτό το HDMI 13,3 ιντσών TFT οθόνη OSD κλειδί μπορεί να υποστηρίξει μια ποικιλία από γλώσσες OSD για να επιλέξετε.
* αυτό το λογισμικό οθόνης HMDI TFT 13,3 ιντσών υποστηρίζει την ενημέρωση online.
* αυτή η οθόνη HDMI 13,3 ιντσών TFT υποστηρίζει PCAP χωρητική οθόνη αφής.
* αυτή η οθόνη αφής Raspberry Pi 13,3" υποστηρίζει 2-οδική HDMI 1.4 και HDCP έκδοση 2.0.
* αυτή η Raspberry Pi 13.3" οθόνη LCD με άγγιγμα υποστηρίζει τη λειτουργία USB HUB, εξωτερική διεπαφή USB2.0, μπορεί να συνδεθεί με εξωτερική οθόνη USB με άγγιγμα.
* αυτή η οθόνη TFT του Raspberry Pi 13,3" υποστηρίζει είσοδο 12-20V.
* αυτό το Raspberry Pi 13.3" TFT υποστηρίζει 1.5W * 2 έξοδος ενίσχυσης και έξοδος ακουστικών.
Χαρακτηριστικά
|
Εισαγωγή βίντεο
|
HDMI | 1080p | ||
| Έκδοση HDCP | 2.0 | |||
| Ενεργειακή τροφοδοσία | Συνεχή 5~20V | |||
| Κατανάλωση ισχύος σε κατάσταση αναμονής | < 0,25W | |||
|
Εικονική οθόνη |
LCD | Εικονική οθόνη LCD | ||
| Διασύνδεση | ΕΠΠ | |||
| Μέγιστη ανάλυση | Δελτίο ΕΚΑΧ | |||
| Τετάρτη | 3.3V(R33),5V(R5) | |||
| Έξοδος ακουστικών | > 150MW (32Ω/0dB σήμα) | |||
| Έξοδος ομιλητή | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | ΠΟΜ | ||
| Κλειδί | Δύναμη, κλειδί1, κλειδί2, αυτόματο, μενού, προαιρετικό | |||
| Γλώσσα OSD | Κινέζικα/Αγγλικά/Γερμανικά/Κορεατικά/Γαλλικά/Ισπανά/Ιαπωνικά και άλλα | |||

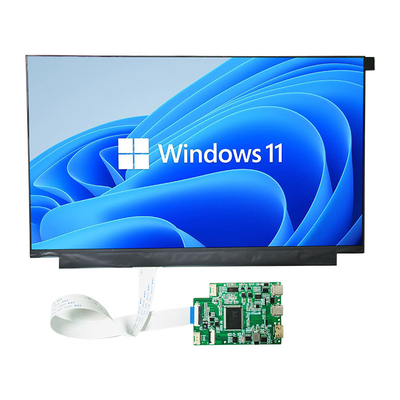

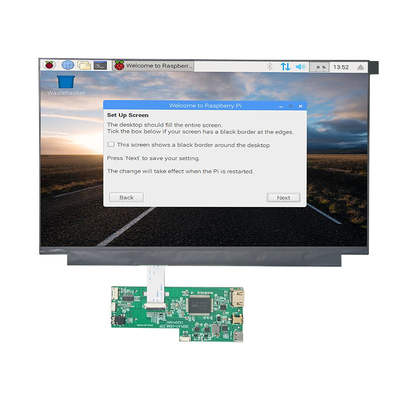

HDMI 13,3 ιντσών οθόνη, Raspberry Pi 13,3" Touch LCD Εικόνα προϊόντος
HDMI 13,3 ιντσών οθόνη, Raspberry Pi 13,3" ακτινοβολία LCD με άγγιγμα
| Κλειδιά: | Δείκτης HDMI 13,3 ιντσών | Ψήφισμα: | 1920*1080 |
|---|---|---|---|
| Διασύνδεση CTP: | IIC σε USB | Φωτεινότητα επιφάνειας: | 300 Cd/m2 - 1000 Cd/m2 |
| Εικόνα αφής: | Συγκινητική οθόνη αφή | Κατεύθυνση θέασης: | IPS Όλες οι οπτικές γωνίες (85/85/85/85) |
| Διάρκεια ζωής LED: | 40,000 ώρες | Εργασιακή θερμοκρασία: | 20°C έως +70°C |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Υποστήριξη: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Ορισμός πιν HDMI
| 1 | Τ.Μ.Δ.Σ. DATA2+ |
| 2 | T.M.D.S DATA2 προστατευμένο屏蔽 |
| 3 | Τ.Μ.Δ.Σ. DATA2- |
| 4 | Τ.Μ.Δ.Σ. DATA1+ |
| 5 | T.M.D.S DATA1 προστατευμένο屏蔽 |
| 6 | Τ.Μ.Δ.Σ. DATA1- |
| 7 | Τ.Μ.Δ.Σ. DATA0+ |
| 8 | T.M.D.S. DATA0 προστατευμένο屏蔽 |
| 9 | ΔΕΤΑ Τ.Μ.Δ.Σ. |
| 10 | Τ.Μ.Δ.Σ. DATA CLOCK+ |
| 11 | Τ.Μ.Δ.Σ. DATA CLOCK προστατευμένο屏蔽 |
| 12 | Το ρολόι δεδομένων του Τ.Μ.Δ.Σ. |
| 13 |
CEC (Ελέγχος καταναλωτικών ηλεκτρονικών συσκευών, Προαιρετικά ηλεκτρονικά Ελέγχος καταναλωτή (επιλέξιμος ηλεκτρονικός έλεγχος καταναλωτή) |
| 14 | Αποθηκευμένο (στο καλώδιο αλλά με N.C. στην συσκευή) |
| 15 | SCL(DDC ρολόι) |
| 16 | Πληροφορίες SDA ((DDC) |
| 17 | Επικεφαλής του DDC/CEC |
| 18 | Δύναμη +5V |
| 19 | Καλωδίων ανίχνευσης θερμής ανταλλαγής |

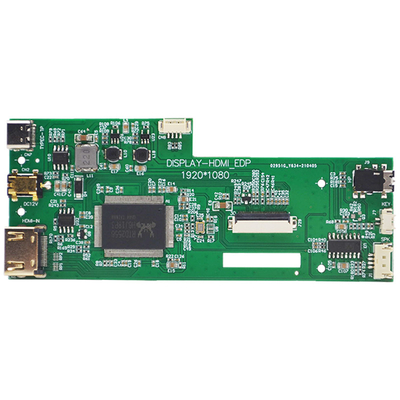

Διαστάσεις και προδιαγραφές που σχετίζονται με το PCB της πλακέτας ελέγχου.
1Δάχος PCB + μέγιστο ύψος του υψηλότερου στοιχείου ≤ 7,8 mm
2, μήκος PCB = 120mm
3, πλάτος PCB=50mm
4, πάχος PCB = 1,0 mm
Προδιαγραφές τρύπας βίδας: διάμετρος 2,0 mm Το μέγεθος και οι συντεταγμένες των τρυπών βίδας εμφανίζονται στο διάγραμμα δομής
