Λεπτομέρειες:
|
| Προϊόν: | 1.54 ίντσες EPD | Απόφαση: | Ανάλυση σημείων 152x152 |
|---|---|---|---|
| Τρόπος εμφάνισης: | Ενεργή ηλεκτροφορετική οθόνη μήτρας (AM EPD) | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 31.80 (H) × 37.32 ((V) × 1.14 ((D) mm | Ενεργός χώρος: | 27.512 (H) × 27.512 (V) mm |
| Πιξέλες: | 0.181 ((H) × 0,181 ((V) mm | Αριθμός πιν: | 24 καρφίτσες |
| Διασύνδεση: | MCU | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη μελανιού 1,5 ίντσας Ε,152x152 επίδειξη μελανιού σημείων Ε |
||
Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Περιγραφή οθόνης
Η τεχνολογία SAEF SFEPD154H-7003A01 είναι μια ενεργητική ηλεκτροφορετική οθόνη μήτρας (AM EPD), με διεπαφή και σχεδιασμό συστήματος αναφοράς.και έχει δυνατότητες πλήρους εμφάνισης 2 bitΗ ενότητα είναι μια ηλεκτροφορετική οθόνη TFT-array, με ολοκληρωμένα κυκλώματα, συμπεριλαμβανομένου του θολωτή πύλης, του θολωτή πηγής, της διεπαφής MCU, της λογικής ελέγχου χρόνου, του ταλαντωτή, DC-DC, SRAM, LUT, VCOM.Η ενότητα μπορεί να χρησιμοποιηθεί σε φορητές ηλεκτρονικές συσκευές, όπως το σύστημα ηλεκτρονικών ετικετών (ESL).
Χαρακτηριστικά
◆ οθόνη 152×152 pixel
◆ Αντανάκλαση λευκού άνω του 30%
◆ Αναλογία αντίθεσης άνω των 10:1
◆ Υπερ-ευρεία γωνία θέασης
◆ Υπερ-χαμηλή κατανάλωση ενέργειας
◆ Καθαρή ανακλαστική λειτουργία
◆ Διορθωτική οθόνη
◆ Διακόπτης βαθύ ύπνου με υπερχαμηλό ρεύμα
◆ RAM στην οθόνη τσιπ
◆ Φόρμα κύματος αποθηκευμένη στο OTP στο τσιπ
◆ Διαθέσιμη ομαλή εξωτερική διεπαφή
◆ Οσκιλητής στο τσιπ
◆ Ελέγχος ενσωματωμένου ενισχυτή και ρυθμιστή για την παραγωγή τάσης κίνησης VCOM, πύλης και πηγής
◆ Διασύνδεση I 2C για την ανάγνωση του εξωτερικού αισθητήρα θερμοκρασίας
| Τμήμα γενικών πληροφοριών | Περιεχόμενο |
| Μέγεθος οθόνης | 1.54 ίντσες |
| Τρόπος εμφάνισης | Ενεργός Μητρός EPD |
| Ανάλυση οθόνης | 152 ((H) × 152 ((V) Πιξέλια |
| Ενεργός χώρος | 27.512 (H) × 27.512 (V) mm |
| Πιξέλες | 0.181 ((H) × 0,181 ((V) |
| Διαμόρφωση pixel | Ορθογώνιο |
| Διάσταση του σχεδίου | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Βάρος | 20,7 g |
| Τεχνική τάση τροφοδοσίας | 3.0V τυπικό |
| Θερμοκρασία λειτουργίας | 0°C έως +35°C |
| Θέρμανση αποθήκευσης | -25°C έως +60°C |
| Διασύνδεση | ΜΚΟ |
| Συμμόρφωση | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εφαρμογή
Ηλεκτρονικό σύστημα ετικέτας σε ράφι
Ορισμός πιν
Pin1, NC Μην συνδέεται με άλλες καρφίτσες NC
Πιν2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Current Sensor Input για τον κύκλο ελέγχου
Pin4, NC Μην συνδέεται με άλλες καρφίτσες NC
Pin5, VDHR / C / θετική πηγή τάση κίνησης 1
Πιν6, TSCL / O / I2C Διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας Πιν ρολογιού
Πιν7, TSDA / I/O / I2C Διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας Πιν δεδομένων
Πιν8, BS / I / Bus Πιν επιλογής διεπαφής
Πιν9, BUSYN / O / Busy state πιν εξόδου
Πιν 10, RSTN / I / Επαναφορά εισόδου σήματος.
Πιν11, D/C/I/Data/Command και χειριστικό πιν
Πιν12, CSB / I / Chip επιλέξτε πιν εισόδου
Πιν13, SCL / I / Serial Clock pin (SPI)
Πιν14, SDA / I / Πιν σειριακών δεδομένων (SPI)
Πιν15, VDD / P / Δυναμική παροχή για λογικές πινές διεπαφής
Pin16, VDD / P / Δυναμική παροχή για το τσιπ
Πιν17, VSS / P / Γη
Πιν18, VDDD / C / Core logic power pin VDDD μπορεί να ρυθμιστεί εσωτερικά από το VDD. Ένας πυκνωτής πρέπει να συνδέεται μεταξύ VDDD και VSS σε όλες τις περιστάσεις
Pin19, VPP / P / Εξέλιξη ισχύος για προγραμματισμό OTP
Pin20, VSH / C / θετική πηγή τάσης κίνησης 2
Pin21, VGH / C / θετική τάση κίνησης πύλης
Pin22, VSL / C / αρνητική τάση κίνησης πηγής
Pin23, VGL / C / αρνητική τάση κίνησης πύλης
Pin24, τάση κίνησης VCOM / C / VCOM
I = Πιν εισόδου, O = Πιν εξόδου, I/O = Πιν αμφίδρομης κατεύθυνσης (Εισόδου/Εξόδου), P = Πιν ισχύος, C = Πιν συμπυκνωτή
Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Σχέδιο προϊόντος

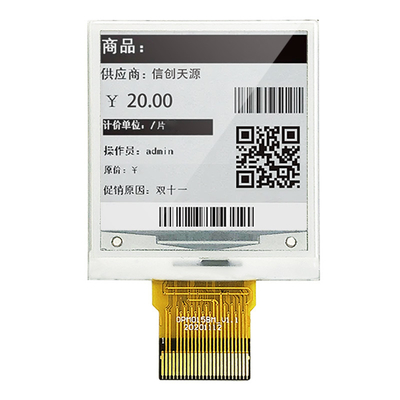

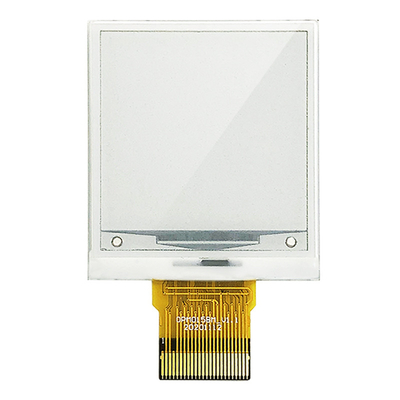

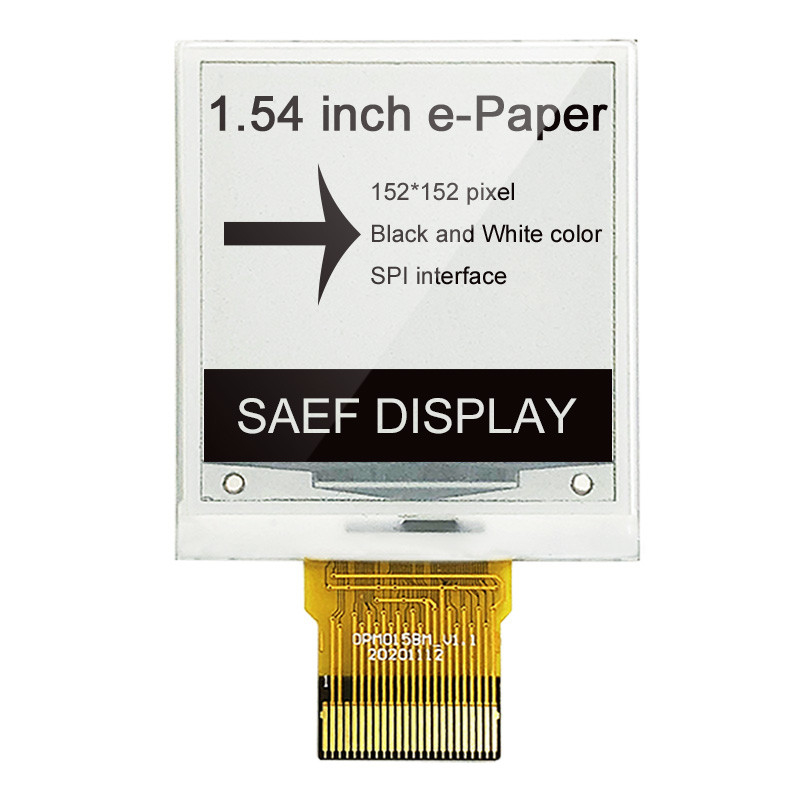

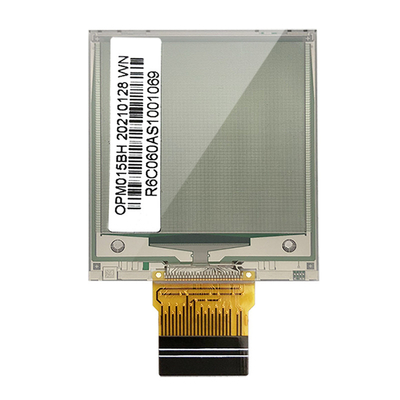

Ηλεκτρονική μελάνη οθόνη 1,54 ιντσών, EPD 1,54 ιντσών Εικόνα προϊόντος
