Λεπτομέρειες:
|
| Προϊόν: | Δείκτης ESL 2.66 | Τρόπος εμφάνισης: | Ενεργή ηλεκτροφορετική οθόνη μήτρας (AM EPD) |
|---|---|---|---|
| Χρώμα: | Μαύρο και άσπρο | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 36.3*71.8*1.14 mm | Ενεργός χώρος: | 300,704*60,08 mm |
| θερμοκρασία λειτουργίας: | 0°C σε +50°C | Θερμοκρασία αποθήκευσης.: | -25°C έως +60°C |
| Αριθμός πιν: | 24 καρφίτσες | Διασύνδεση: | ΠΕΠ |
| Επισημαίνω: | Επίδειξη του ESL τιμών,152x296 επίδειξη του ESL σημείων,Ηλεκτρονική επίδειξη ετικετών ραφιών 2 |
||
Εμφάνιση ESL 2,66 ιντσών, Ε-μελάνι 2,66 ιντσών Περιγραφή
Η τεχνολογία SAEF SFEPD266H-7005A01 είναι μια ενεργητική ηλεκτροφορετική οθόνη μήτρας (AM EPD), με διεπαφή και σχεδιασμό συστήματος αναφοράς.Η μονάδα είναι μια TFT- συστοιχία που οδηγεί ηλεκτροφορετική οθόνη, με ενσωματωμένα κυκλώματα, συμπεριλαμβανομένου του buffer πύλης, του buffer πηγής, της διεπαφής MCU, της λογικής ελέγχου χρόνου, του ταλαντωτή, DC-DC, SRAM, LUT, VCOM. Η μονάδα μπορεί να χρησιμοποιηθεί σε φορητές ηλεκτρονικές συσκευές,όπως το σύστημα ηλεκτρονικών ετικετών σε ράφια (ESL).
Χαρακτηριστικά
Δείκτης 152×296 pixels
Η αντανάκλαση του λευκού είναι άνω του 30%
∆ αναλογία αντίθεσης άνω των 8:1
️ Υπερευρεία γωνία θέασης
️ Υπερ-χαμηλή κατανάλωση ενέργειας
∆ καθαρή ανακλαστική λειτουργία
∆ι-σταθερή οθόνη
∆ Παρελθόν, πορτρέτο
️ Ultra Low current βαθιά κατάσταση ύπνου
️ RAM στην οθόνη τσιπ
Η μορφή κύματος αποθηκεύεται στο On-Chip OTP
Δικαιούται διασύνδεση περιφερειακών συσκευών κατά σειρά
∆οκιμαστικός εξοπλισμός
Ο έλεγχος του ενσωματωμένου ενισχυτή και του ρυθμιστή για την παραγωγή τάσης κίνησης VCOM, πύλης και πύλης
I 2C σήμα κύριο διεπαφή για την ανάγνωση εξωτερικού αισθητήρα θερμοκρασίας
| Τμήμα γενικών πληροφοριών | Περιεχόμενο |
| Μέγεθος οθόνης | 2.66 ίντσες |
| Τρόπος εμφάνισης | Ενεργός Μητρός EPD |
| Ανάλυση οθόνης | 152 ((H) × 296 ((V) Πιξέλια |
| Ενεργός χώρος | 300,704 (H) × 60,088 (V) mm |
| Πιξέλες | 0.203 ((H) × 0,203 ((V) |
| Διαμόρφωση pixel | Ορθογώνιο |
| Διάσταση του σχεδίου | 36.3(H) × 71,8(V) × 1,14(D) mm |
| Βάρος | 4.1 g |
| Τεχνική τάση τροφοδοσίας | 3.0V τυπικό |
| Θερμοκρασία λειτουργίας | 0°C έως +50°C |
| Θέρμανση αποθήκευσης | -25°C έως +60°C |
| Διασύνδεση | ΠΕΠ |
| Συμμόρφωση | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εφαρμογή
Ηλεκτρονικό σύστημα ετικέτας σε ράφι
Ορισμός πιν
Pin1, NC Μην συνδέεται με άλλες καρφίτσες NC
Πιν2, GDR / O / N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Current Sensor Input για τον κύκλο ελέγχου
Pin4, NC Μην συνδέεται με άλλες καρφίτσες NC
Pin5, VDHR / C / θετική τάση οδηγού πηγής για την πηγή
Πιν6, TSCL / O / I2C Διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας Πιν ρολογιού
Πιν7, TSDA / I/O / I2C Διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας Πιν δεδομένων
Πιν8, BS / I / Bus Πιν επιλογής διεπαφής (ΣΗΜΕΙΩΣΗ 5-4)
Pin9, BUSYN / O / Busy state output pin (ΣΗΜΕΙΩΣΗ 5-3)
Πιν 10, RSTN / I / Επαναφορά εισόδου σήματος.
Pin11, D/C/I/Data/Command control pin (ΣΗΜΕΙΩΣΗ 5-2)
Πιν12, CSB / I / Chip select input pin (ΣΗΜΕΙΩΣΗ 5-1)
Πιν13, SCL / I / Serial Clock pin (SPI)
Πιν14, SDA / I / Πιν σειριακών δεδομένων (SPI)
Πιν15, VDDIO / P / Συστοιχία τροφοδοσίας για λογικές καρφίτσες διεπαφής.
Pin16, VDD / P / Δυναμική παροχή για το τσιπ
Πιν17, GND / P / Ground
Πιν18, VDDD / C / Core logic power pin VDDD μπορεί να ρυθμιστεί εσωτερικά από το VDD. Ένας πυκνωτής πρέπει να συνδέεται μεταξύ VDDD και VSS σε όλες τις περιστάσεις
Pin19, VPP / P / Εξέλιξη ισχύος για προγραμματισμό OTP
Pin20, VSH / C / θετική πηγή τάσης κίνησης 2
Pin21, VGH / C / θετική τάση κίνησης πύλης
Pin22, VSL / C / αρνητική τάση κίνησης πηγής
Pin23, VGL / C / αρνητική τάση κίνησης πύλης
Pin24, τάση κίνησης VCOM / C / VCOM
I = Πιν εισόδου, O = Πιν εξόδου, I/O = Πιν αμφίδρομης κατεύθυνσης (Εισόδου/Εξόδου), P = Πιν ισχύος, C = Πιν συμπυκνωτή
Σημείωση 5-1: Αυτή η καρφίτσα είναι η είσοδος επιλογής τσιπ που συνδέεται με το MCU. Το τσιπ είναι ενεργοποιημένο για επικοινωνία MCU μόνο όταν το CSB είναι τραβηγμένο χαμηλά.
Σημείωση 5-2: Αυτή η καρφίτσα είναι η καρφίτσα ελέγχου δεδομένων / εντολών που συνδέεται με το MCU σε λειτουργία SPI 4 καλωδίων. Όταν η καρφίτσα τραβηχτεί HIGH, τα δεδομένα στο SDA θα ερμηνευθούν ως δεδομένα. Όταν η καρφίτσα τραβηχτεί LOW, η καρφίτσα θα μεταβληθεί σε SDA και η καρφίτσα θα μεταβληθεί σε SDA.τα δεδομένα στο SDA θα ερμηνευτούν ως εντολή.
Σημείωση 5-3: Αυτή η καρφίτσα είναι καρφίτσα εξόδου της κατάστασης απασχόλησης.Το τσιπ θα βάλει το Busy pin High όταν - Η έξοδος της μορφής κύματος εμφάνισης - Προγραμματισμός με OTP - Επικοινωνία με ψηφιακό αισθητήρα θερμοκρασίας
Σημείωση 5-4: Πιν επιλογής διεπαφής λεωφορείου
BS State MCU Interface (Σύνδεσμος MCU κατά κατάσταση BS)
L 4-γραμμή σειριακή περιφερειακή διεπαφή (SPI)
H 3-γραμμές σειριακή περιφερειακή διεπαφή (SPI) - 9 bits SP
Εμφάνιση ESL 2,66 ιντσών, Ε-μελάνη 2,66 ιντσών Σχέδιο προϊόντος

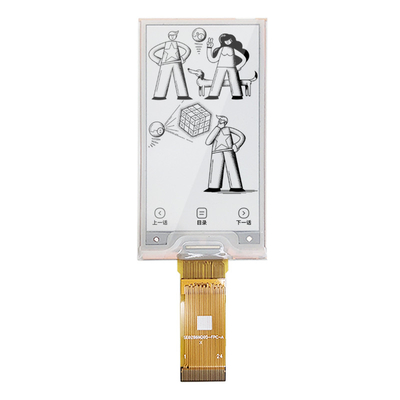

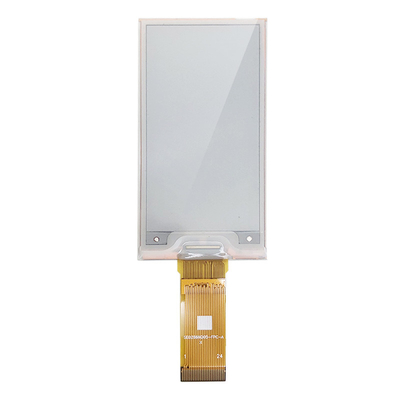

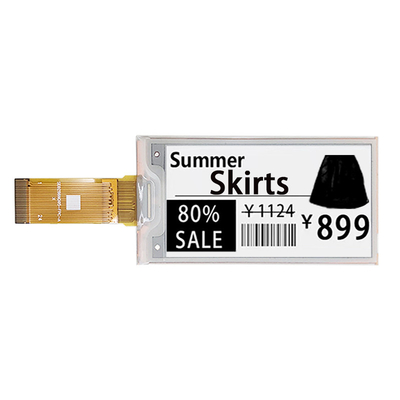

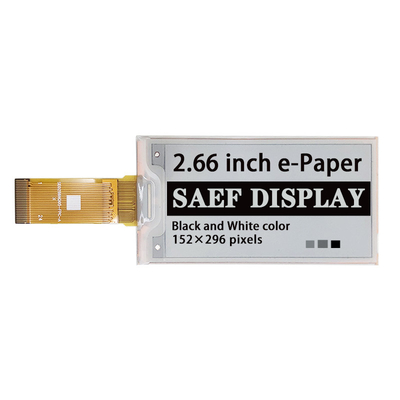

Εμφάνιση ESL 2,66 ιντσών, Εμφάνιση μελάνης 2,66 ιντσών Εικόνα προϊόντος
Σημειώσεις:
1Η τυπική ισχύς μετριέται με τη μετάβαση από το οριζόντιο μοτίβο 2 γκρι κλίμακας στο κατακόρυφο μοτίβο 2 γκρι κλίμακας (Σχήμα 6-2).
2Η ισχύς βαθύ ύπνου είναι η ισχύς που καταναλώνεται όταν ο ελεγκτής είναι σε κατάσταση βαθύ ύπνου.
3.Τα παραπάνω ηλεκτρικά/οπτικά χαρακτηριστικά εγγυώνται μόνο με τον ελεγκτή και τη μορφή κύματος που παρέχει το SAEF.
