Λεπτομέρειες:
|
| Προϊόν: | EPD 2.13" | Απόφαση: | Ψήφισμα 122x250 σημείων |
|---|---|---|---|
| Τρόπος εμφάνισης: | Ενεργή ηλεκτροφορετική οθόνη μήτρας (AM EPD) | Οπτική: | Όλες οι γωνίες εξέτασης |
| Σχεδιασμός Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Ενεργός χώρος: | 23.705 ((H) x48.55 ((V) mm |
| θερμοκρασία λειτουργίας: | 0°C σε +50°C | Θερμοκρασία αποθήκευσης.: | -25°C έως +60°C |
| Αριθμός πιν: | 24 καρφίτσες | Διασύνδεση: | ΠΕΠ |
| Επισημαίνω: | 122x250 ηλεκτρονική επίδειξη εγγράφου σημείων,Ηλεκτρονική επίδειξη εγγράφου 2,13 ίντσας |
||
3 χρώματα EPD 2,13 ιντσών οθόνη,2Περιγραφή οθόνης ESL με ηλεκτρονικό μελάνι.
Η τεχνολογία SAEF SFEPD213BWR-7018A01 είναι ένα 3-χρωματικό 2.13 HR a-Si, ενεργητική μήτρα TFT, ηλεκτρονική οθόνη χαρτιού (EPD).Το πάνελ έχει τόσο υψηλή ανάλυση (131dpi) που είναι σε θέση να εμφανίζει εύκολα λεπτά μοτίβαΛόγω της δι-σταθερότητας του, το πάνελ EPD απαιτεί πολύ λίγη ενέργεια για να ενημερωθεί και δεν χρειάζεται ενέργεια για να διατηρήσει μια εικόνα.
Χαρακτηριστικά
1. α-Si TFT ενεργός πίνακας Ηλεκτρονική οθόνη χαρτιού (EPD)
2. Τρία χρώματα υποστήριξη: Λευκό, Μαύρο, Κόκκινο
3Ανάλυση: 250 x 122
4. Υπερ-χαμηλή κατανάλωση ενέργειας
5. Υπερ-ευρεία γωνία θέασης - κοντά στους 180°
6- Πολύ λεπτή και ελαφριά.
7. Διεπαφή SPI
8. Συμμόρφωση με το RoHS
| Τμήμα γενικών πληροφοριών | Περιεχόμενο |
| Μέγεθος οθόνης |
2.13 ίντσες |
| Τρόπος εμφάνισης | Ενεργός Μητρός EPD |
| Ανάλυση οθόνης | 122 ((H) × 250 ((V) Πιξέλια |
| Ενεργός χώρος | 23.705 ((H) x48.55 ((V) mm |
| Πιξέλες | 0.194.3 x 0.194.2 ((131dpi) |
| FPL (πλακέτα εμπρόσθιου επιπέδου) | Σπέκτρα Κόκκινο 2.0 |
| Διάσταση του σχεδίου | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Βάρος | 4.1 g |
| Τεχνική τάση τροφοδοσίας | 3.0V τυπικό |
| Θερμοκρασία λειτουργίας | 0°C έως +50°C |
| Θέρμανση αποθήκευσης | -25°C έως +60°C |
| Διασύνδεση | ΠΕΠ |
| Συμμόρφωση | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Εφαρμογή
Ηλεκτρονικό σύστημα ετικέτας σε ράφι
Ορισμός πιν
Pin1, NC Δεν συνδέεται
Πιν 2, GDR / O / Power MOSFET Οδηγός ελέγχου, αυτή η καρφίτσα είναι η N-Channel MOSFET Gate Drive Control.
Πιν3, RESE/I/Booster Control Input, αυτή η πιν είναι η είσοδος σήμανσης ρεύματος για τον κυκλικό έλεγχο.
Pin4, NC Μην συνδέεται με άλλες καρφίτσες NC
Πιν 5, VDHR / C / Condenser. Αυτή η πιν είναι η τάση κίνησης θετικής πύλης και η πιν παροχής ενέργειας για VSH2 Ένας σταθεροποιητικός πυκνωτής πρέπει να συνδεθεί μεταξύ VSH2 και GND.
Πιν6, TSCL / O / I2C Διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας Πιν ρολογιού
Πιν7, TSDA / I/O / I2C Διασύνδεση με ψηφιακό αισθητήρα θερμοκρασίας Πιν δεδομένων
Pin8, BS/I/VSS, Αυτή η καρφίτσα ρυθμίζει τη διασύνδεση του πάνελ.
Πιν9, BUSYN / O / Σημάδι απασχόλησης συσκευής, Αυτή η πιν είναι η πιν εξόδου απασχολημένης κατάστασης. Όταν η απασχόληση είναι υψηλή, η λειτουργία του τσιπ δεν πρέπει να διακόπτεται και η εντολή δεν πρέπει να αποστέλλεται.
Pin10, RSTN / I / System Reset, Αυτή η καρφίτσα είναι η είσοδος σήματος επαναφοράς.
Pin11, D/C/I / Αυτή η καρφίτσα είναι Data/Command control
Πιν12, CSB / I / Αυτή η καρφίτσα είναι η επιλογή τσιπ.
Πιν13, SCL/I/Serial επικοινωνίας ρολόι εισόδου.
Πιν14, SDA / I / Serial data input/output.
Πιν15, VDDIO / P / Δύναμη για ίντερνετ λογικής πιν & I / O. Θα πρέπει να συνδεθεί με VCI.
Pin16, VCI / P / Δυναμική παροχή για το τσιπ
Πιν17, GND / P / Ground
Pin18, VDDD / C / Εσωτερική έξοδος ρυθμιστή Ένας πυκνωτής πρέπει να συνδεθεί μεταξύ VDD και GND.
Pin19, VPP / P / Εξέλιξη ισχύος για προγραμματισμό OTP
Pin20, VSH / C / Αυτή η καρφίτσα είναι η τάση κίνησης της θετικής πηγής.
Pin21, ο σταθεροποιητικός πυκνωτής VGH / C / A πρέπει να συνδέεται μεταξύ VGH και GND.
Pin22, VSL / C / Αυτή η καρφίτσα είναι η αρνητική τάση κίνησης της πηγής και η καρφίτσα τροφοδοσίας ενέργειας για VCOM.
Pin23, ο σταθεροποιητικός πυκνωτής VGL / C / A πρέπει να συνδέεται μεταξύ VGL και GND.
Pin24, VCOM / C / Αυτή η καρφίτσα είναι η τάση κίνησης VCOM Ένας σταθεροποιητικός πυκνωτής πρέπει να συνδεθεί μεταξύ VCOM και GND.

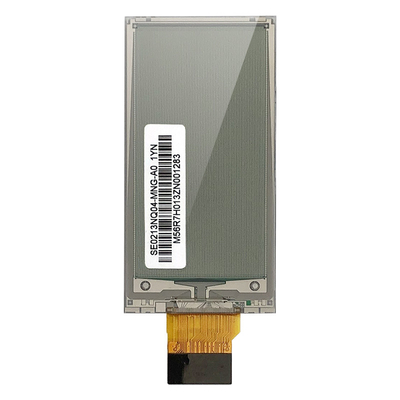

3 χρώματα EPD 2,13 ιντσών οθόνη,2.13" E-ink ESL οθόνηΣχεδίαση

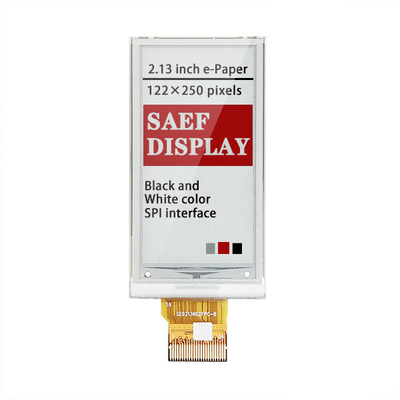

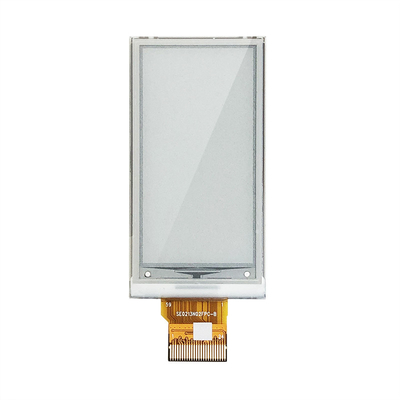

3 χρώματα EPD 2,13 ιντσών οθόνη,2.13" E-ink ESL οθόνηΕικόνα προϊόντος
