Λεπτομέρειες:
|
| Λέξεις κλειδιά: | επίδειξη 10,1 ίντσας HDMI | Ψήφισμα: | 1280x800 |
|---|---|---|---|
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | IIC σε USB | Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 |
| Οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ όλη η γωνία εξέτασης (80/80/80/80) |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Λειτουργούντα Temp.: | – 20℃ σε +70℃ |
| Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές | Υποστήριξη: | HDMI, σμέουρο pi, Raspbian, Ubuntu, WIN10 IOT |
| Επισημαίνω: | Επίδειξη αφής ISO14000 PCAP,Επίδειξη αφής σμέουρων pi PCAP,Οθόνη αφής 10 |
||
HDMI επίδειξη 10,1 ίντσας, επίδειξη 10,1 ίντσας PCAP TFT
Το sfra101h-1280800a-CT είναι μια ενότητα ελέγχου επίδειξης 10,1 ίντσας TFT LCD που ενσωμάτωσε με στην οθόνη LCD, τη χωρητικά οθόνη αφής και HDMI οδηγώντας πίνακας. Παρουσιάζει τέλεια την παραγωγή ψηφιακών σημάτων HDMI από το PC στην επίδειξη 1280*800 LCD.
υποστήριξη HDMI 1,3, HDMI 1,4, HDCP1.4, πρότυπα HDCP2.2.
οι πηγές HDMI είναι συμβατός με τα επικρατόντα μίνι PC όπως το σμέουρο pi, ο Μαύρος του BB, και η μπανάνα pi.
η ΑΦΗ είναι I2C σε USB, καμία ανάγκη να εγκατασταθεί ένας οδηγός.
το σχέδιο χρησιμοποιείται κυρίως στην επίδειξη σμέουρων pi σμέουρων pi, και μπορεί επίσης να χρησιμοποιηθεί για άλλες βιομηχανικές συσκευές αφής μικρών οθονών ελέγχου HDMI. Όταν χρησιμοποιείται ως επίδειξη σμέουρων pi, υποστηρίζει Raspbian, Ubuntu, WIN10 IOT και άλλα συστήματα, ενιαίος-αφή, και όταν χρησιμοποιείται ως όργανο ελέγχου υπολογιστών, αυτό υποστηρίζει τα παράθυρα 7/8/10, πέντε σημείων αφή, κίνηση-ελεύθερη.
Χαρακτηριστικά γνωρίσματα προϊόντων:
| Έκδοση: | 1 | ||
|
Σήμα που υποστηρίζεται
|
HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| ΑΦΗ | Πρότυπα USB | ||
| VGA | Όχι υποστήριξη | ||

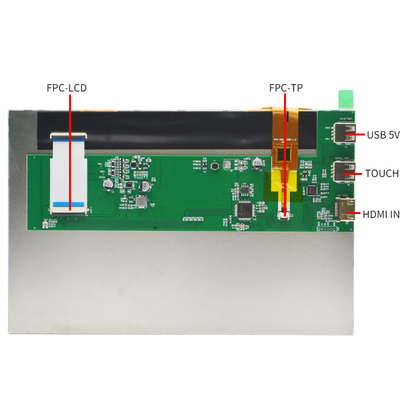

| Διεπαφή κύριων πινάκων |
εισαγωγή
|
HDMI | Ένας τύπος 型 HDMI 贴片母座 19Pin 贴片 (卧式) ένα θηλυκό μπάλωμα βάσεων 19Pin μπαλωμάτων HDMI (οριζόντιο) |
| USB | USB 插座 AF 母座 90 θηλυκή βάση ευθύ άπειρο ποδιών 90 βαθμού (οριζόντιο) υποδοχών AF 度直脚无边 (卧式) USB | ||
| Γρύλος ακουστικών | Όχι υποστήριξη | ||
| Διεπαφή οθόνης αφής | Καρφίτσες συνήθειας 6P | 后锁 (卧式) fpc-0,5-6PIN οπίσθια κλειδαριά fpc-0,5-6PIN (οριζόντια) | |
| Διεπαφή LCD | Τυποποιημένο LVDS 40P | Οπίσθια κλειδαριά fpc-0,5-40PIN 后锁 (卧式), fpc-0,5-40PIN (οριζόντια)) | |
| Διεπαφή επιτροπής αφής | I2C σε USB | Κίνηση USB ελεύθερη | 度直脚无边 90 USB 插座 AF 母座 (卧式), θηλυκή βάση ευθύ άπειρο ποδιών 90 βαθμού (οριζόντιο) υποδοχών AF USB |
| Δύναμη | Δύναμη εισαγωγής | USB 输入 5V (+/--0.5V), εισαγωγή 5V USB (+/--0.5V) | |
| Τάση οθόνης κίνησης | 3.3V | ||
| Λειτουργία δύναμης | Δύναμη-στη δύναμη στην επίδειξη | ||
| Εφεδρική κατανάλωση ισχύος μητρικών καρτών | <0.25W | ||
| Επιλογές OSD | Όχι υποστήριξη | ||
| Όχι υποστήριξη | |||
| Όχι υποστήριξη | |||

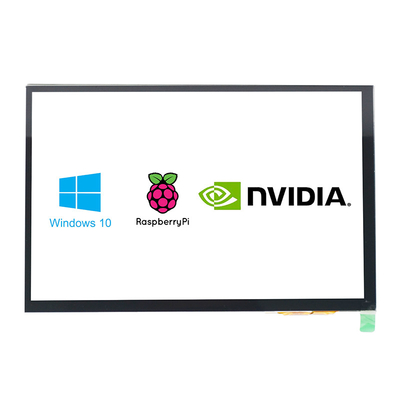

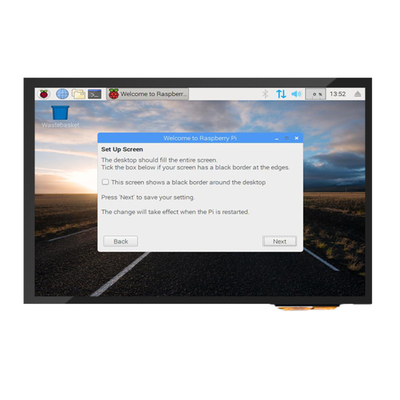

HDMI επίδειξη 10,1 ίντσας, εικόνα προϊόντων επίδειξης 10,1 ίντσας PCAP TFT

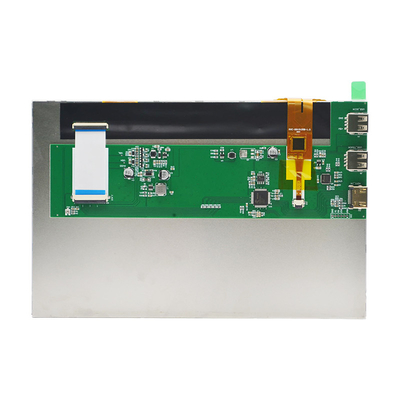

HDMI επίδειξη 10,1 ίντσας, κυριώτερο σημείο προϊόντων επίδειξης 10,1 ίντσας PCAP TFT
| Λέξεις κλειδιά: | Επίδειξη 10,1 ίντσας HDMI | Ψήφισμα: | 1280x800 |
|---|---|---|---|
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | IIC σε USB | Φωτεινότητα επιφάνειας: | 300 Cd/m2 - 1000 Cd/m2 |
| Οθόνη αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ όλη η γωνία εξέτασης (80/80/80/80) |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Λειτουργούντα Temp.: | – 20℃ σε +70℃ |
| Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές | Υποστήριξη: | HDMI, σμέουρο pi, Raspbian, Ubuntu, WIN10 IOT |
◆Σχετικές με το PCB διαστάσεις και προδιαγραφές πινάκων ελέγχου.
1, πάχος PCB + μέγιστο ύψος του υψηλότερου συστατικού ≤7.8mm
2, PCB length=216mm
3, PCB width=80mm
4, PCB thickness=1.6mm
◆Προδιαγραφές τρυπών βιδών: Οι τρύπες βιδών δεν σχεδιάζονται, βλέπουν το δομικό διάγραμμα
◆Διάσταση ενότητας επίδειξης χωρίς οδήγηση του πίνακα: (L*W*H)
120.7*76.3*2.8mm χωρίς αφή,
120.7*76.3*4.7mm χωρίς αφή PCAP.
