Λεπτομέρειες:
|
| Κλειδιά: | 4.3 " επίδειξη DSI HDMI | Απόφαση: | 800x480 εικονοκύτταρα |
|---|---|---|---|
| Υποστήριξη: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Συμβατό με:: | Μαύρη、 μπανάνα σμέουρων pi、 BB pi |
| Διεπαφή CTP: | USB σε IIC | Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 |
| Εικόνα αφής: | ΚΠΜ (Κοινή Πολιτική Μεταφορών) (χωρητική οθόνη αφής) | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | – 20℃ σε +70℃ | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 300cd/m2 επίδειξη σμέουρων pi Dsi,800x480 επίδειξη σμέουρων pi Dsi,Επίδειξη σμέουρων pi 4 Dsi ΚΠΜ (Κοινή Πολιτική Μεταφορών) |
||
4.3 ιντσών DSI, 4.3 ιντσών HDMI οθόνη Χαρακτηριστικά του προϊόντος
Το SFHDMI430H-800480A-CT είναι ένα HDMI TFT LCD module που ενσωματώνει TFT LCD, PCAP touch και drive board.
14,3 ιντσών οθόνη IPS, ανάλυση υλικού 800×480 μονάδες.
2- Κεφάλαιο 5.
3- Κεφαλοειδής συσσωρευτικός πίνακας επαφής, σκληρότητα >= 6H.
4. Υποστήριξη Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 απαιτεί τον προαιρετικό προσαρμογέα DSI-Cable-15cm.
5Οδηγήστε το LCD απευθείας μέσω της διεπαφής DSI του Raspberry Pi με ρυθμούς ανανέωσης έως και 60Hz.
6Όταν χρησιμοποιείται με το Raspberry Pi, υποστηρίζεται το Raspberry Pi OS / Ubuntu / Kali και το Retropie, χωρίς δίσκο.
7Υποστήριξη για τον έλεγχο της φωτεινότητας του φώτου μέσω λογισμικού.

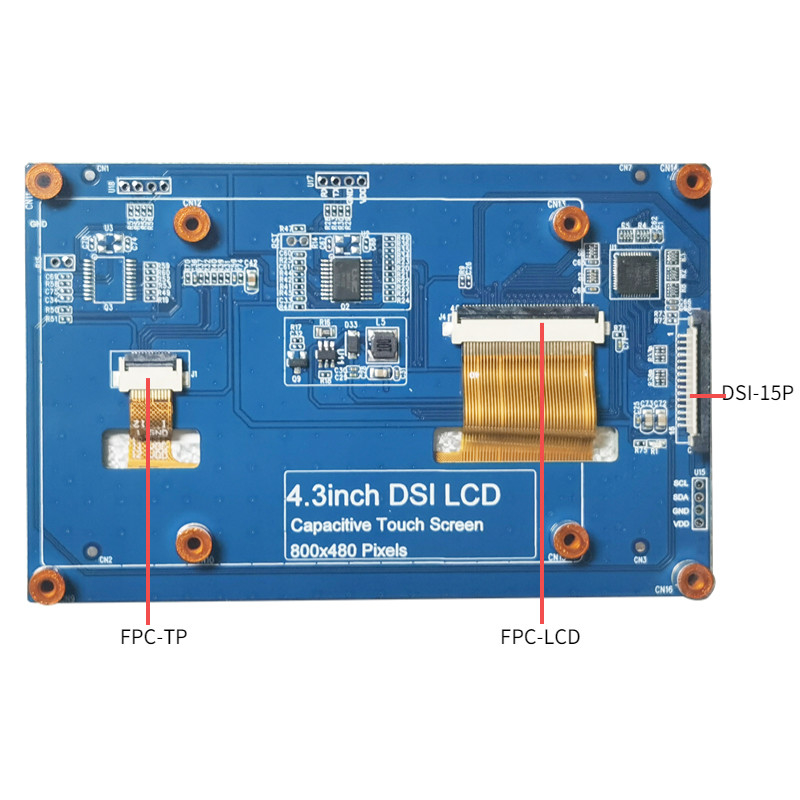

Συνδέσεις υλικού
Χρησιμοποιώντας ένα καλώδιο FFC, συνδέστε το LCD DSI 4,3 ιντσών με τον DSI συνδέτη του Raspberry Pi.
2Για ευκολία χρήσης, μπορείτε να βουτήξετε το πίσω μέρος του 4,3-ιντσών DSI LCD του Raspberry Pi και να συναρμολογήσετε τους χάλκινους πυλώνες.
Όπως φαίνεται στο ακόλουθο σχήμα:
Σύνδεση λογισμικού
Συστήματα Raspberry Pi OS / Ubuntu / Kali και Retropie για Raspberry Pi.
1Παρακαλούμε κατεβάστε την τελευταία έκδοση της εικόνας από την επίσημη ιστοσελίδα του Raspberry Pi. Κατεβάστε το συμπιεσμένο αρχείο στον υπολογιστή σας και εξαγάγετε το αρχείο.img.
2. Συνδέστε την κάρτα TF στον υπολογιστή και μορφοποιήστε την κάρτα TF χρησιμοποιώντας το λογισμικό SDFormatter.
3. Ανοίξτε το λογισμικό Win32DiskImager, επιλέξτε την εικόνα του συστήματος που προετοιμάστηκε στο βήμα 1, και κάντε κλικ στη γραμμή για να αναβοσβήσετε την εικόνα του συστήματος.
4Αφού αναβοσβήσετε, αποθηκεύστε και εκτοξεύστε με ασφάλεια την κάρτα TF και εισάγετε την κάρτα TF στο Raspberry Pi.
5. Η ενέργεια στο Raspberry Pi, περιμένετε κανονικά για μερικά δευτερόλεπτα για να εμφανιστεί κανονικά. Μετά την έναρξη του συστήματος, μπορεί να αγγίξει κανονικά.
Σημείωση: Στις 2 Δεκεμβρίου 2021, το λειτουργικό σύστημα Raspberry Pi του Raspberry Pi χωρίστηκε σε δύο κλάδους, το κλάδο Buster και το κλάδο Bullseye.
Ο κλάδος Buster είναι μια συνέχεια του παλιού συστήματος και είναι πιο σταθερός.Το σημερινό κλαδί του Bullseye μόλις απελευθερώθηκε και δεν είναι ακόμα σταθερό..
Αν είστε βιομηχανικός χρήστης, το υποκατάστημα Buster συνιστάται ιδιαίτερα.
Εάν χρησιμοποιείτε ένα σύστημα με ένα κλάδο Buster, η εικόνα θα λειτουργήσει χωρίς αλλαγές.
Παρατηρήστε την ακόλουθη δήλωση στο αρχείο config.txt (το αρχείο config βρίσκεται στον καταλόγο ρίζας της κάρτας TF, δηλαδή /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d
Προσθέστε την ακόλουθη δήλωση κάτω από [όλα]:
dtoverlay=vc4-fkms-v3d
start_x=1
Επανεκκίνηση του Raspberry Pi μετά την αποθήκευση
sudo επανεκκίνηση
Εάν χρειάζεστε να χρησιμοποιήσετε μια κάμερα CSI στο σύστημα του κλάδου Bullseye.
Έτσι, εκτός από τις παραπάνω τροποποιήσεις, θα πρέπει επίσης να εγκαταστήσετε τη βιβλιοθήκη φωτογραφικής μηχανής Rappicam.
Ορίστε πώς να το εγκαταστήσετε:
Εκτελέστε την ακόλουθη εντολή στο τερματικό:
cd ~
sudo apt να εγκαταστήσει cmake
Κλωνοποίηση githttps://github.com/raspberrypi/userland
cd userland
. / χτίστε με
sudo cp build/bin/* /bin/
Μετά από αυτό, εκτελέστε την ακόλουθη εντολή για να κλείσετε:
Ενεργοποίηση
Συνδέστε την κάμερα Raspberry Pi με την διεπαφή CSI του Raspberry Pi, ενεργοποιήστε ξανά το Raspberry Pi και μετά την εκκίνηση του συστήματος, εκτελέστε την ακόλουθη εντολή:
φωτογραφία
Ράσπιστιλ -ο image.jpg
Κάμερα
βίντεο.h264 -t 10000

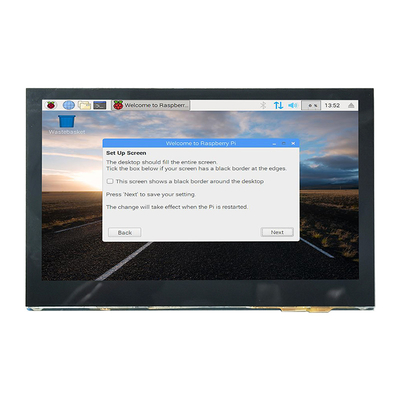

4.3 ιντσών DSI, 4.3 ιντσών HDMI οθόνηΕικόνα προϊόντος
Ορισμός πινών διεπαφής HDMI
| 1 | Τ.Μ.Δ.Σ. DATA2+ |
| 2 | Τ.Μ.Δ.Σ. DATA2 Προστατευμένο |
| 3 | Τ.Μ.Δ.Σ. DATA2- |
| 4 | Τ.Μ.Δ.Σ. DATA1+ |
| 5 | ΔΕΤΑ1 ΑΠΟΦΑΣΕΙΣ |
| 6 | Τ.Μ.Δ.Σ. DATA1- |
| 7 | Τ.Μ.Δ.Σ. DATA0+ |
| 8 | Τ.Μ.Δ.Σ. DATA0 Ασπίδα |
| 9 | ΔΕΤΑ Τ.Μ.Δ.Σ. |
| 10 | Τ.Μ.Δ.Σ. DATA CLOCK+ |
| 11 | Το ρολόι δεδομένων του Τ.Μ.Δ.Σ. προστατεύεται. |
| 12 | Το ρολόι δεδομένων του Τ.Μ.Δ.Σ. |
| 13 | ΚΕΣ (Επιλεξιμότητα ελέγχου ηλεκτρονικών συσκευών καταναλωτικού χρήστη) |
| 14 | Αποθηκευμένο (στο καλώδιο αλλά με N.C. στην συσκευή) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | Επικεφαλής του DDC/CEC |
| 18 | +5V (πηγή ενέργειας) |
| 19 | Καλώδιο ανίχνευσης θερμής ανταλλαγής |
