Λεπτομέρειες:
|
| Λέξεις κλειδιά: | Επίδειξη HDMI 15,6 ίντσα | Ψήφισμα: | 1920*1080 |
|---|---|---|---|
| Διεπαφή ΚΠΜ (Κοινή Πολιτική Μεταφορών): | IIC σε USB | Φωτεινότητα επιφάνειας: | 300 cd/m2 - 1000 cd/m2 |
| Οθόνη αφής: | Χωρητική οθόνη αφής | Κατεύθυνση εξέτασης: | ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ όλες οι γωνίες εξέτασης (85/85/85/85) |
| Διάρκεια ζωής οδηγήσεων: | 40.000 ώρες | Λειτουργούντα Temp.: | – 20℃ σε +70℃ |
| Συμμόρφωση: | ΠΡΟΣΙΤΟΤΗΤΑ & RoHS υποχωρητικές | Υποστήριξη: | Σμέουρο pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Επισημαίνω: | 300cd/m2 ενότητα ελέγχου επίδειξης,1920x1080 ενότητα ελέγχου επίδειξης,ενότητα 1000cd/m2 TFT LCD |
||
HDMI επίδειξη 15,6 ίντσας, σμέουρο pi 15,6» αφή LCD
Το sfhdmi156h-19201080a-CT είναι μια ενότητα ελέγχου επίδειξης 15,6 ίντσας TFT LCD που ενσωμάτωσε με στην οθόνη LCD, τη χωρητική οθόνη αφής και τον οδηγώντας πίνακα. Ο οδηγώντας πίνακας είναι για μια επίδειξη FHD με την ενσωματωμένη λειτουργία τύπος-γ, το μέγιστο ψήφισμα είναι 2560X1440 @60HZ.
* ΠΛΗΡΟΦΟΡΙΚΗ παραγωγή σημάτων διεπαφών οθόνης υποστήριξης.
* Ποικίλες γλώσσες OSD για να επιλέξει από.
* Το λογισμικό στη μητρική κάρτα υποστηρίζει τις σε απευθείας σύνδεση αναπροσαρμογές.
* Χωρητική οθόνη αφής υποστήριξης.
* Υποστηρίξεις 2 τρόπος HDMI 1,4, έκδοση υποστηρίξεων HDCP 2.0.
* Υποστηρίξτε τη λειτουργία ΠΛΗΜΝΏΝ USB, εξωτερικοί δύο λιμένες USB2.0, μπορεί να χρησιμοποιηθεί για τη σύνδεση ποντικιών και πληκτρολογίων.
* PD υποστηρίξεων αμφίδρομο πρωτόκολλο παροχής ηλεκτρικού ρεύματος.
* Παραγωγή ενισχυτών δύναμης υποστήριξης 1.5W*2
* Ο λιμένας TYPEC υποστηρίζει τον τρόπο DisplayPort ALT
Χαρακτηριστικά γνωρίσματα προϊόντων:
|
Τηλεοπτική εισαγωγή |
HDMI |
1080p | ||
| Έκδοση HDCP | 2.0 | |||
|
Τύπος-γ |
1080p | |||
| PD διαχείριση | ||||
| USB2.0 ΠΛΗΜΝΗ | ||||
| Λειτουργούσα παροχή ηλεκτρικού ρεύματος | Συνεχές ρεύμα 5~20V | |||
| Εφεδρική κατανάλωση ισχύος | <0.25W | |||
|
Επίδειξη LCD |
Επίδειξη | TFT LCD | ||
| Διεπαφή οθόνης | EDP | |||
| Μέγιστο ψήφισμα | 2560* το 1440@60HZ | |||
| Λειτουργούσα τάση | 3.3V (R33), 5V (R5) | |||
| Παραγωγή ακουστικών | >150MW (32Ω/0dB 信号) | |||
| Παραγωγή ομιλητών | 2X1.5W THD+N<10%@1KHZ | |||
| Οδηγήσεις | Ελαφριά μέθοδος ρύθμισης | PWM | ||
| Πληκτρολόγιο | ΔΥΝΑΜΗ, KEY1, KEY2, ΑΥΤΟΚΊΝΗΤΟ, ΕΠΙΛΟΓΈΣ, προαιρετικές | |||
| Γλώσσα OSD | Κινεζικά/αγγλικά/γερμανικά/κορεατικά/γαλλικά/ισπανικά/ιαπωνικά και άλλοι | |||
HDMI επίδειξη 15,6 ίντσας, εικόνα προϊόντων αφής LCD σμέουρων pi 15,6»
![]()

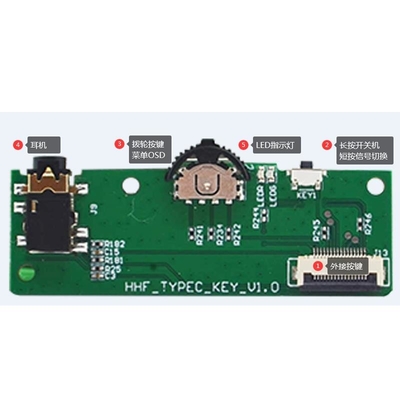

(1) ο εξωτερικός έλεγχος (2) πολύ πιέζει για να ανοίξει, κοντός Τύπος για να μεταστρέψει το σήμα
(3) δείκτες των οδηγήσεων ακουστικών επιλογών OSD κουμπιών πινάκων (4) (5)
![]()

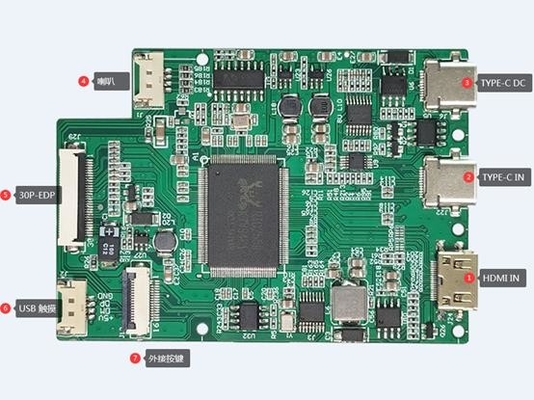

(1) HDMI (2) στο τύπος-γ (3) στο ΣΥΝΕΧΉ τύπος-γ (4) ομιλητή
(5) εξωτερικός έλεγχος οθόνης αφής 30pin ΠΛΗΡΟΦΟΡΙΚΌΣ (6) USB (7)
Καθορισμός καρφιτσών HDMI:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 που προστατεύεται 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 που προστατεύεται 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 που προστατεύεται 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S ΣΤΟΙΧΕΙΑ CLOCK+ |
| 11 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ που προστατεύεται 屏蔽 |
| 12 | T.M.D.S ΡΟΛΟΙ ΣΤΟΙΧΕΙΩΝ |
| 13 |
ΕΕΚ (έλεγχος καταναλωτικών ηλεκτρονικά, προαιρετικός ηλεκτρονικός καταναλωτικός ελεγκτής 可选择的电子消费控制器) |
| 14 | Διατηρημένος (στο καλώδιο αλλά το N.C. στη συσκευή) |
| 15 | SCL (ρολόι DDC) |
| 16 | SDA (στοιχεία DDC) |
| 17 | DDC/CEC έδαφος |
| 18 | +5V δύναμη |
| 19 | Καυτός-Swappable καλώδια ελέγχων 热插拔探测线 |
Διεπαφή εισαγωγής τύπος-γ USB
| Καρφίτσα | Καθορισμός | Περιγραφή |
| 1 | Typec-DTE | 连接侦测口 συνδέστε το λιμένα ανίχνευσης |
| 2 |
TX P1 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 3 |
TX N1 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 4 | VBUS | 电源输出口 παραγωγή παροχής ηλεκτρικού ρεύματος |
| 5 | Typec-CC1 | 正反接侦测口 μπροστινοί και αντίστροφοι λιμένες ανίχνευσης |
| 6 | Typec-DP | 数据信号接口 διεπαφή σημάτων στοιχείων |
| 7 | Typec-DM | 数据信号接口 διεπαφή σημάτων στοιχείων |
| 8 | Typec-BU1 | 辅助数据信号接口 βοηθητική διεπαφή σημάτων στοιχείων |
| 9 | VBUS | 电源输出口 παραγωγή παροχής ηλεκτρικού ρεύματος |
| 10 |
RX Ν2 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 11 |
RX P2 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 12 | GND | 接地 συνδέστε με το έδαφος |
| 13 | GND | 接地 συνδέστε με το έδαφος |
| 14 |
TX P2 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 15 |
TX Ν2 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 16 | VBUS | 电源输出口 παραγωγή παροχής ηλεκτρικού ρεύματος |
| 17 | Typec-CC2 | 正反接侦测口 μπροστινοί και αντίστροφοι λιμένες ανίχνευσης |
| 18 | Typec-DP | 数据信号接口 διεπαφή σημάτων στοιχείων |
| 19 | Typec-DM | 数据信号接口 διεπαφή σημάτων στοιχείων |
| 20 | VBUS | 电源输出口 παραγωγή παροχής ηλεκτρικού ρεύματος |
| 21 | Typec-BU2 | 辅助数据信号接口 βοηθητική διεπαφή σημάτων στοιχείων |
| 22 |
RX N1 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 23 |
RX P1 _ |
数据信号接口 διεπαφή σημάτων στοιχείων |
| 24 | GND | 接地 συνδέστε με το έδαφος |
